VLT® FC 100 LonWorks

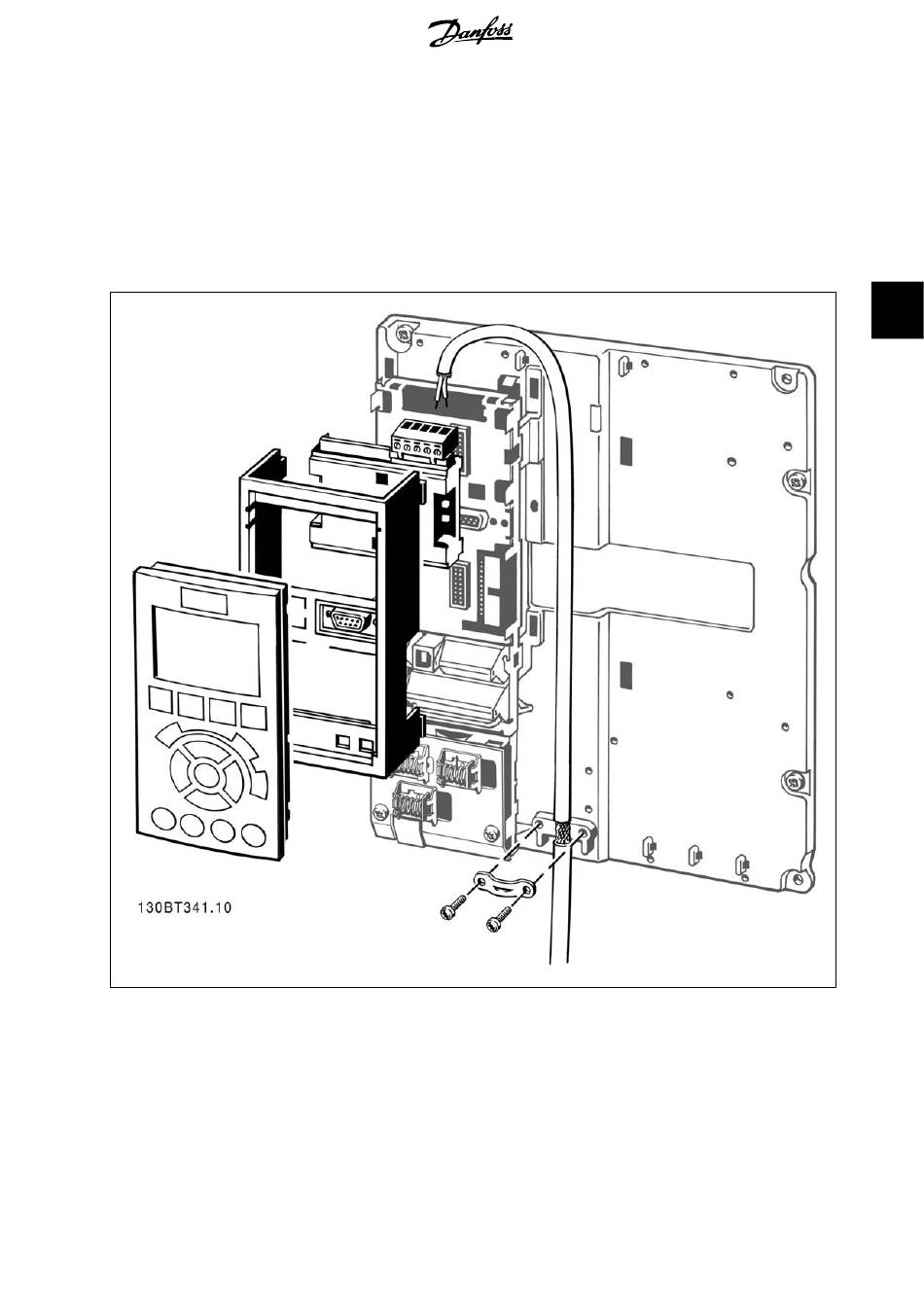

Anw eisungen:
-
LCP Bedieneinheit vom FC 100 entfernen.
-
Den Rahmen darunter entfernen und wegwerfen.
-
Die Option einschieben. Zwei Positionen sind möglich: Kabelklemme nach oben oder nach unten gerichtet.
-
Den Feldbus-Adapterrahmen für den FC 100 an seine Position drücken.
-
Die LCP Bedieneinheit wieder aufstecken und Kabel anschließen.
-
Bei A1- oder A2-Gehäusen mit Kabelklemme nach oben gerichtet: Kabel am Abschirmblech befestigen (auf der Oberfläche des FC 100 befinden
sich Gewindebohrungen zum Anbringen des Abschirmblechs).
MG.11.E1.03 - VLT® ist eine eingetragene Marke von Danfoss.
4. Installieren
4
17
