4. Installieren
4
4.1.3. Net zw er k t er m inier ung

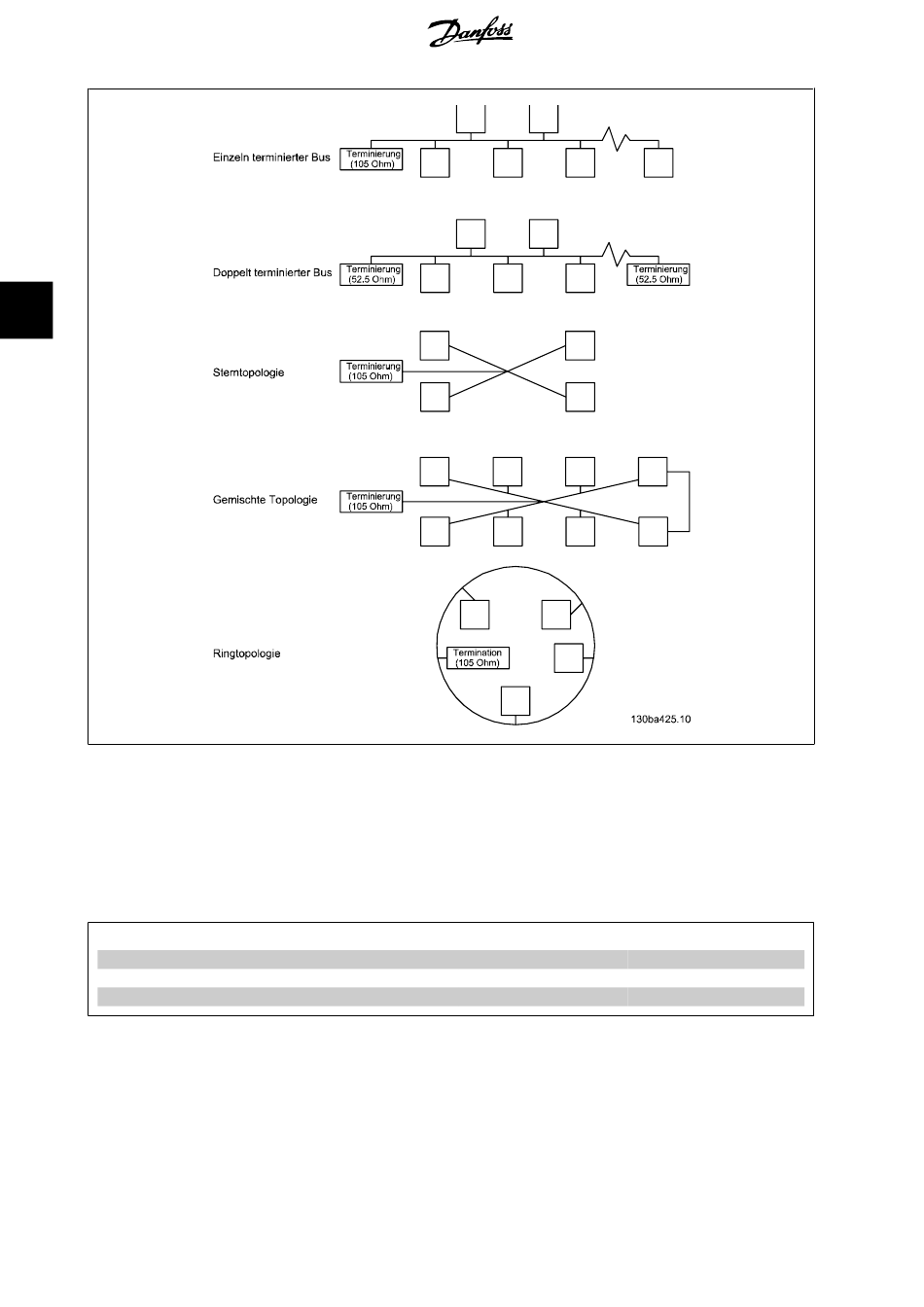

Abhängig von der Topologie muss mindestens einer der angeschlossenen Knoten terminiert werden (105 Ω). Die Option verfügt über zwei integrierte
Abschlussvorrichtungen, die über die Abschlussschalter S300 und S301 aktiviert werden.
Wenn an einer anderen Stelle im Netzwerk ein Abschlusswiderstand bereitgestellt wird, müssen die Abschlussschalter AUS sein. Wenn eine doppelt
abgeschlossene Bustopologie verwendet wird, müssen der erste und der letzte Knoten doppelt abgeschlossen werden (52,5 Ω).
Die Positionen der Abschlussschalter sind in der nachstehenden Tabelle aufgeführt.
Abschlussar t
Kein Abschluss (Werkseinstellung)
Einzelabschluss (105 Ω)
Doppelter Abschluss (52,5 Ω)
12
MG.11.E1.03 - VLT® ist eine eingetragene Marke von Danfoss.
VLT® FC 100 LonWorks
S 300 S 301
AUS
EIN
EIN
AUS
AUS
EIN
