Stromanschluss und -versorgung
Das NMEA 2000-Netzwerk muss an eine 12-V-Stromquelle (Gleichspannung) angeschlossen werden. Schließen Sie das NMEA 2000-Netzwerk niemals an andere
Stromquellen (z. B. eine 24-V-Stromquelle) an. Verwenden Sie ein NMEA 2000-Stromversorgungskabel zum Anschließen des NMEA 2000-Backbones an den
Zusatz-Netzschalter des Schiffs. Wenn kein Zusatz-Netzschalter vorhanden ist oder wenn der Anschluss daran elektrische Störungen verursacht, schließen Sie das
NMEA 2000-Stromversorgungskabel direkt an die Batterie an, und setzen Sie einen Schalter in die Leitung ein.
ACHtung: Wenn Sie das NMEA 2000-Netzwerk an die Batterie anschließen, ohne einen Schalter in die Leitung einzubauen, kann dies zum Entladen der Batterie führen.
Vergewissern Sie sich, dass das NMEA 2000-Stromversorgungskabel geerdet ist. Schließen Sie das freiliegende Abschirm-/Erdungskabel an die gleiche Masse wie
das (schwarze) Massekabel an.
Das Garmin NMEA 2000-Stromversorgungskabel wird wie andere Stichleitungen an ein T-Stück angeschlossen. Achten Sie darauf, dass das NMEA 2000-
Stromversorgungskabel an das kurze (obere) Ende eines T-Stücks angeschlossen ist. Schließen Sie das NMEA 2000-Stromversorgungskabel niemals an einen
seitlichen Anschluss eines T-Stücks an. Der Anschluss der Stromversorgung kann entweder an einem Ende oder in der Mitte des NMEA 2000-Netzwerks erfolgen.
Wenn Sie die Anordnung des Stromversorgungskabels und der T-Stücke innerhalb des NMEA 2000-Netzwerks planen, müssen Sie zuerst den Stromverbrauch der
NMEA 2000-Geräte feststellen. Das NMEA 2000-Netzwerk funktioniert ordnungsgemäß, wenn der Spannungsabfall der Stromversorgung zwischen der Stromquelle
und dem am weitesten davon entfernt installierten NMEA 2000-Gerät maximal 3 V beträgt. Mit dieser Gleichung können Sie den Spannungsabfall im NMEA 2000-
Netzwerk bestimmen:
Spannungsabfall = Kabelwiderstand (Ohm/m)* × Entfernung (von Batterie zum am weitesten entfernten Gerät, in Metern) × Netzbelastung** × 0,1
* Widerstandswert des Garmin-Kabels = 0,053
** Netzbelastung = die Summe der Load Equivalency Numbers (LENs) der Geräte zwischen der Batterie und dem äußeren Ende des Netzwerks. Die LEN ist normalerweise auf jedem Gerät
oder in der entsprechenden Produktdokumentation angegeben.
• Wenn Ihre Berechnung einen Spannungsabfall von 3 V oder weniger ergibt, können Sie die Stromversorgung wahlweise an einem Ende oder in der Mitte des
NMEA 2000-Netzwerks anschließen.
• Wenn Ihre Berechnung einen Spannungsabfall von mehr als 3 V ergibt, müssen Sie die Stromversorgung in der Mitte des Netzwerks anschließen. Der
Anschlussort der Stromversorgung hängt von der Netzbelastung und dem Abstand von der Batterie ab. Versuchen Sie, den Spannungsabfall auf beiden Seiten des
Stromanschlusses in etwa ausgeglichen zu halten.
• Wenn es nicht möglich ist, den Spannungsabfall im NMEA 2000-Netzwerk unter 3 V zu halten, wenden Sie sich bitte an eine Installationsfirma.
Beispiele
Die folgenden Beispiele zeigen ein korrekt konzipiertes NMEA 2000-Netzwerk mit am äußeren Ende angeschlossener Stromquelle, ein fehlerhaft konzipiertes
NMEA 2000-Netzwerk und das entsprechend korrigierte NMEA 2000-Netzwerk mit ausgeglichener Stromversorgung.

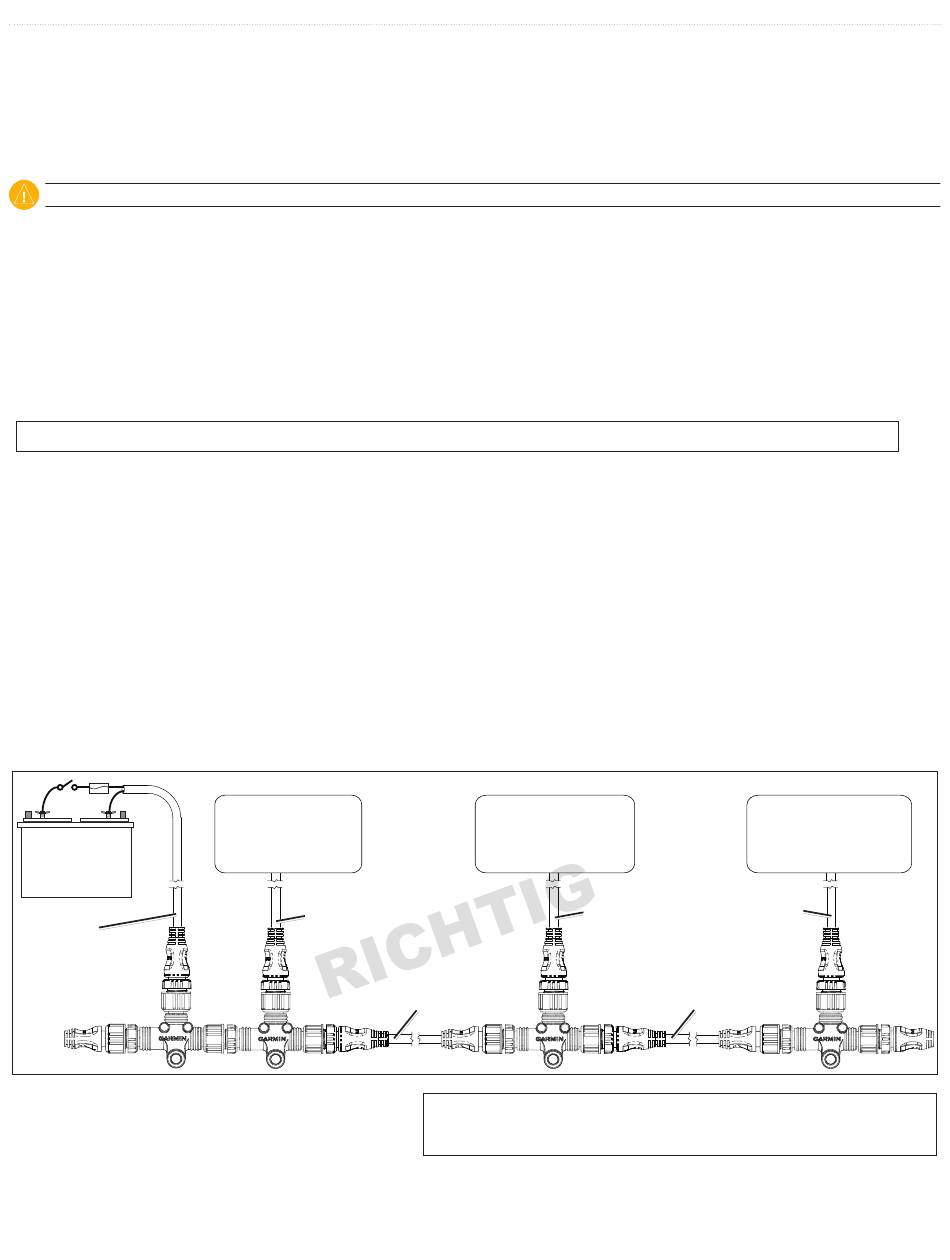

Korrekt konzipiertes NMEA 2000-Netzwerk mit außen angeschlossener Stromquelle:
-
+
Stromversorgungskabel
Länge = 2 m
Wenn die Formel zur Berechnung des Spannungsabfalls für dieses
Beispiel angewendet wird, ergibt sich ein Spannungsabfall von
weniger als 3,0 V Gleichspannung. Dieses NMEA 2000-Netzwerk wird
also bei außen angeschlossener Stromquelle korrekt funktionieren.
Technische Informationen für Garmin NMEA 2000-Produkte
NMEA 2000-
kompatibles Gerät
LEN = 4
Stichleitung
Länge = 2 m
Backbone-Kabel
Länge = 10 m
NMEA 2000-
kompatibles Gerät
LEN = 5
Stichleitung
Länge = 6 m
Spannungsabfall = 0,053 × (2 + 10 + 10 + 6) × (4 + 5 + 7) × 0,1 = 2,37 V Gleichspannung
Kabelwiderstand
NMEA 2000 – Grundlagen
NMEA 2000-
kompatibles Gerät
LEN = 7
Stichleitung
Länge = 6 m
Backbone-Kabel
Länge = 10 m
Entfernung Netzbelastung
