NMEA 2000 – Grundlagen
Lineare Backbone-Konstruktion
Verwenden Sie zum Aufbau des NMEA 2000-Backbones die NMEA 2000-T-Stücke. Den Backbone verlängern Sie bei Bedarf mit Backbone-Kabeln der jeweils
angebrachten Länge. Verwenden Sie ein T-Stück pro Gerät. Die der Länge nach aneinandergereihten T-Stücke bilden den Backbone des NMEA 2000-Netzwerks. Die
oben liegenden Verbindungsstücke dienen zum Anschließen der NMEA 2000-Geräte. Durch diese längs aneinandergereihten T-Stücke ermöglichen Sie die lineare
Konstruktion des NMEA 2000-Netzwerks. Die einzelnen T-Stücke können entweder direkt oder über Backbone-Kabel miteinander verbunden werden.
Obwohl die Eingangs- und Ausgangsanschlüsse der T-Stücke und der Backbone-Kabel mit allen Anschlüssen eines anderen T-Stücks verbunden werden könnten,
ist unbedingt zu beachten, dass an das kurze (obere) Ende des T-Stücks ausschließlich NMEA 2000-Geräte und keinesfalls andere T-Stücke oder Backbone-Kabel
angeschlossen werden dürfen.

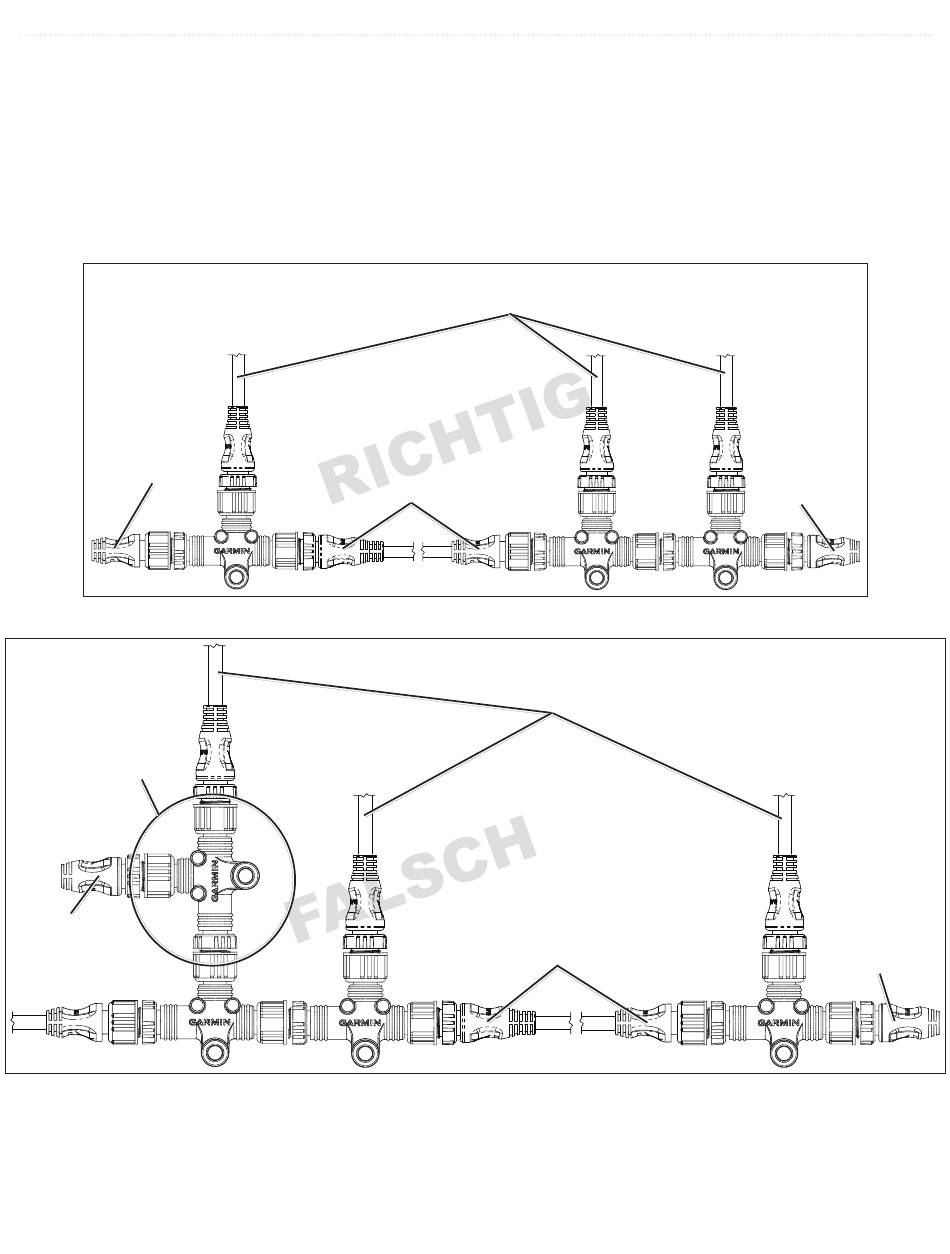

Zu NMEA 2000-Geräten und
Stromversorgung
Abschlusswiderstand
(Buchse)
Abschlusswiderstand
Backbone-Verlängerungskabel
(Stecker)
Korrekte lineare Backbone-Konstruktion
Zu NMEA 2000-Geräten und
Stromversorgung
Falsch installiertes
T-Stück
Abschlusswiderstand
(Stecker)
Abschlusswiderstand
Backbone-Verlängerungskabel
(ebenfalls falsch
(Stecker)
installiert)
Fehlerhafte lineare Backbone-Konstruktion
4 Technische Informationen für Garmin NMEA 2000-Produkte
