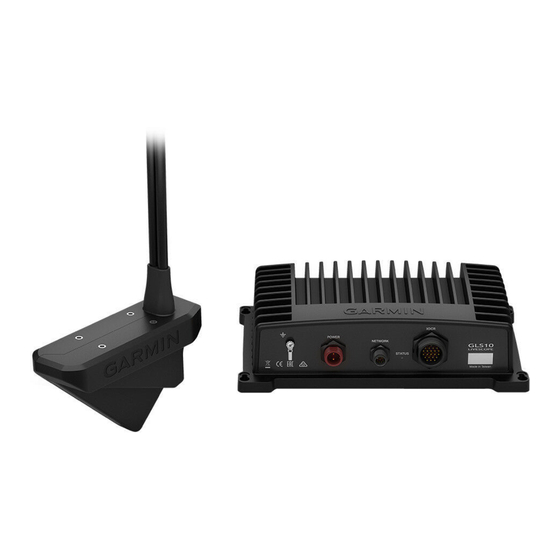

Garmin PANOPTIX LIVESCOPE Installationsanweisungen

PANOPTIX
HALTERUNG FÜR DEN
PERSPEKTIVENMODUS
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen in der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Kartenplotter beiliegt.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit einem Echolot erhalten Sie eine bessere
Übersicht über die Situation im Wasser unter dem Boot. Es
befreit Sie nicht von der Verantwortung, das Wasser um das
Boot bei der Navigation zu beobachten.
Wenn die Installation und Wartung des Geräts nicht
entsprechend diesen Anweisungen vorgenommen wird, könnte
es zu Schäden oder Verletzungen kommen.
Sie müssen sich beim Einbau des Garmin
Anweisungen halten, um die bestmögliche Leistung zu erzielen
und eine Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, finden Sie unter
Informationen.
Software-Update
Sie müssen die Software des Garmin Kartenplotters und des
LiveScope Systems aktualisieren, wenn Sie dieses Gerät
installieren.
Wenn der Kartenplotter die Wi‑Fi
sollten Sie die Software mit der ActiveCaptain
kompatiblen Android ™ oder Apple
Wenn der Kartenplotter die Wi‑Fi Technologie nicht unterstützt,
sollten Sie die Software mittels einer Speicherkarte und eines
Windows oder Mac Computers aktualisieren.
® ®
Weitere Informationen finden Sie im Benutzerhandbuch des
Kartenplotters.
Erforderliches Werkzeug
• Isolierband (bevorzugt) oder Kabelbinder
• Im Lieferumfang enthaltener Inbusschlüssel
Hinweise zur Montage
Damit das Produkt nicht beschädigt wird und ordnungsgemäß
funktioniert, müssen Sie ausschließlich die im Lieferumfang des
Montagesatzes enthaltenen Befestigungsteile verwenden. Die
mitgelieferte Passschraube ist 2 mm (1/16 Zoll) länger als die
Schraube aus dem Lieferumfang des LiveScope-Gebers. Falls
August 2020
LIVESCOPE
™
WARNUNG
ACHTUNG
Geräts an diese
®
support.garmin.com weitere
Technologie unterstützt,
®
App auf einem
®
Gerät aktualisieren.
®
HINWEIS
die Schrauben verwechselt werden, kann es zu einem
Produktversagen kommen.
™
• Montieren Sie den Geber an einem Montageort, an dem er
das Einholen des Elektromotors nicht behindert.
• Montieren Sie den Geber so, dass das mittlere
Schraubenloch an der Halterung auf die Vorderseite des
Elektromotors ausgerichtet ist.
• Verwenden Sie die mitgelieferte Gummiunterlage an einem
25-mm-Schaft (1 Zoll) des Elektro-Bootsmotors.
• Sie können den Geber auf der Steuerbordseite oder der
Backbordseite des Elektromotorschafts montieren.
• Basieren Sie die Auswahl des Verlängerungsarms und
Etiketts darauf, wie Sie den Elektromotor einholen. Wenn Sie
den Elektromotor mit dem Propeller auf der Steuerbordseite
einholen, verwenden Sie den Verlängerungsarm mit der
Bezeichnung "S" und das Etikett mit der Bezeichnung
STARBOARD SIDE. Wenn Sie den Elektromotor mit dem
Propeller auf der Backbordseite einholen, verwenden Sie den
Verlängerungsarm mit der Bezeichnung "P" und das Etikett
mit der Bezeichnung PORT SIDE.
• Nach der Installation können Sie den gewünschten
Anzeigemodus des Gebers einrichten
Anzeigemodus, Seite
Weitere Informationen zur Montage und Befestigung des
Geberkabels nach der Installation finden Sie in den
Anweisungen des Gebers.
Installieren des Gebers am Schaft eines
Elektro-Bootsmotors
Anbringen des Geberetiketts
1
Wählen Sie ein Etikett aus dem Lieferumfang
Montage, Seite
• Wenn Sie den Elektromotor mit dem Propeller auf der
Backbordseite einholen, verwenden Sie das Etikett mit der
Bezeichnung PORT SIDE.
• Wenn Sie den Elektromotor mit dem Propeller auf der
Steuerbordseite einholen, verwenden Sie das Etikett mit
der Bezeichnung STARBOARD SIDE.
2
Entfernen Sie das Schutzpapier vom Etikett.
3

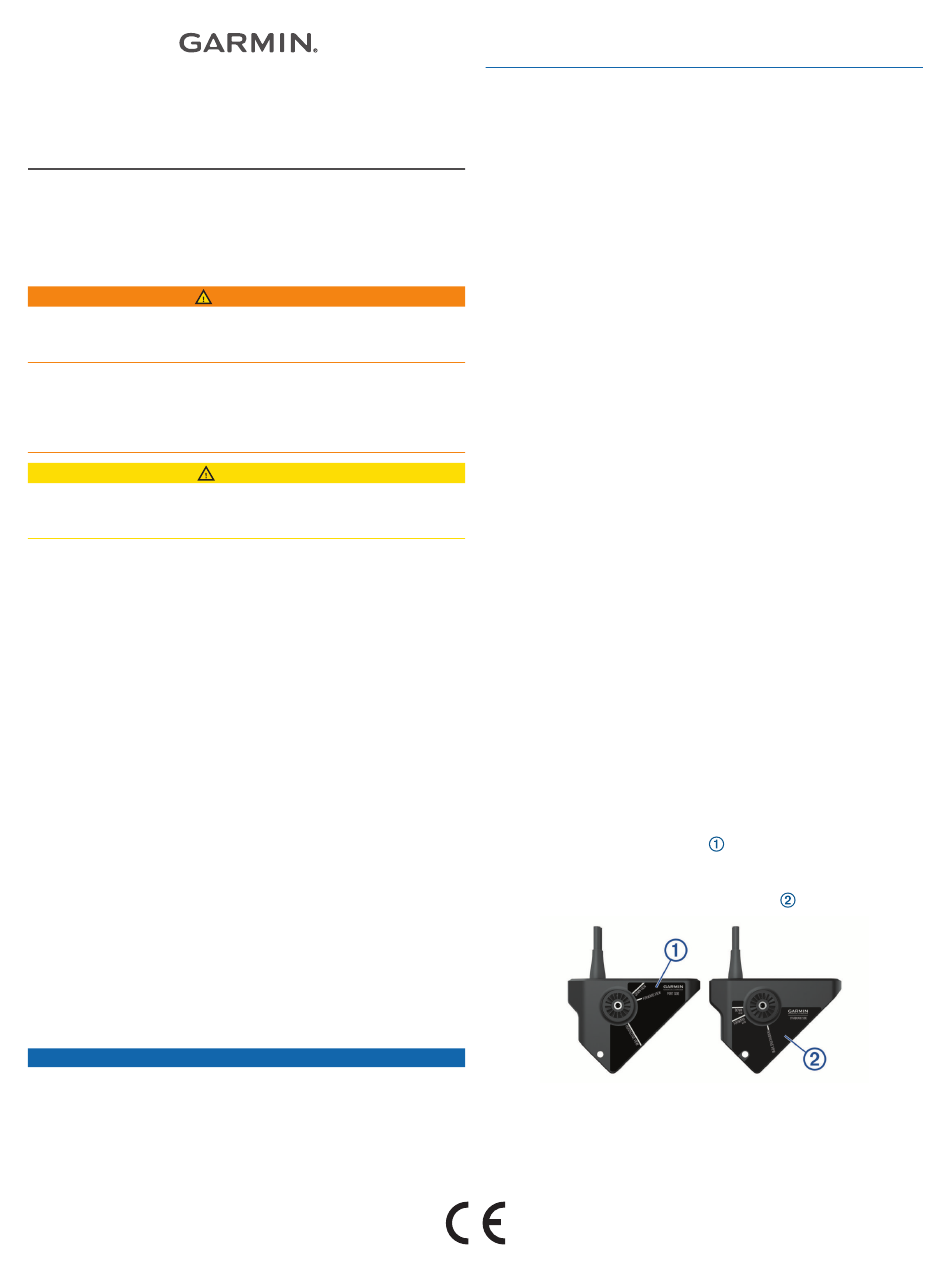

Bringen Sie das Etikett am Geber an:
• Wenn Sie das Etikett mit der Bezeichnung PORT SIDE
anbringen, richten Sie die Oberseite des Etiketts auf die
Oberseite des Gebers aus
• Wenn Sie das Etikett mit der Bezeichnung STARBOARD
SIDE anbringen, richten Sie die untere Kante des Etiketts
auf die untere Kante des Gebers aus
Installieren der Schafthalterung am Elektromotor-
schaft
1
Falls der Elektromotorschaft einen Durchmesser von 25 mm
(1 Zoll) hat, verwenden Sie die mitgelieferte Gummiunterlage.
GUID-D266C85F-3E49-4DA5-9CFD-D8EF110C9C3A v3
(Einrichten des
2).
1):
.
(Hinweise zur
.
