Garmin NMEA 2000 Technische Informationen Seite 7

Aufbau eines NMEA 2000-Netzwerks
Der wichtigste Kommunikationskanal des NMEA 2000-Netzwerks ist ein Backbone (Zentralleitung), an den die NMEA 2000-Geräte angeschlossen werden. Jedes
NMEA 2000-Gerät wird über ein T-Stück mit dem Backbone verbunden. Um einen korrekten Betrieb zu gewährleisten, muss der Backbone des NMEA 2000 an eine
Stromquelle angeschlossen sein. Außerdem müssen an beiden Enden Abschlusswiderstände installiert werden.
Erstellen Sie vor dem Aufbau eines NMEA 2000-Netzwerks zunächst ein Diagramm des Netzwerks. Die Angaben in diesem Diagramm sollten so genau wie
möglich sein:
• Tragen Sie alle Geräte ein, die Sie an das Netzwerk anschließen möchten.
• Notieren Sie den ungefähren Installationsort des Backbones und der Geräte auf dem Schiff.
• Messen Sie die Abstände zwischen den Geräten und dem Backbone sowie die Backbone-Gesamtlänge.
• Notieren Sie den Energieverbrauch jedes Geräts (Load Equivalency Number).
Intelligenter Schwinger
Abschlusswiderstand
(Buchse)
Hinweis: Diese Abbildung zeigt die NMEA 2000-Datenverbindungen zu den einzelnen Geräten und Sensoren. Bei einigen Geräten oder Sensoren kann die Stromversorgung
über das NMEA 2000-Netzwerk erfolgen, in manchen Fällen ist dagegen ein separater Stromanschluss erforderlich. Überprüfen Sie anhand der Installationsanweisungen bei
jedem neu an das NMEA 2000-Netzwerk angeschlossenen Gerät, ob die Stromversorgung für dieses Gerät über die geeignete Stromquelle erfolgt.
Beim Aufbau des NMEA 2000-Netzwerks müssen einige Regeln beachtet werden, um ein korrektes Funktionieren des Netzwerks zu gewährleisten. Machen Sie sich
mit folgenden Grundlagen vertraut:
• Lineare Backbone-Konstruktion
• Stromanschluss und -versorgung
• Ordnungsgemäßes Anbringen der Abschlusswiderstände
• Maximale Kabellängen und Geräteanzahl
Technische Informationen für Garmin NMEA 2000-Produkte
Kraftstoffsensor
Zündschalter bzw.
leitungsinterner Schalter
+
Batterie: 12 V
Gleichspannung
Abschlusswiderstand (Buchse)
Backbone-Verlängerungskabel

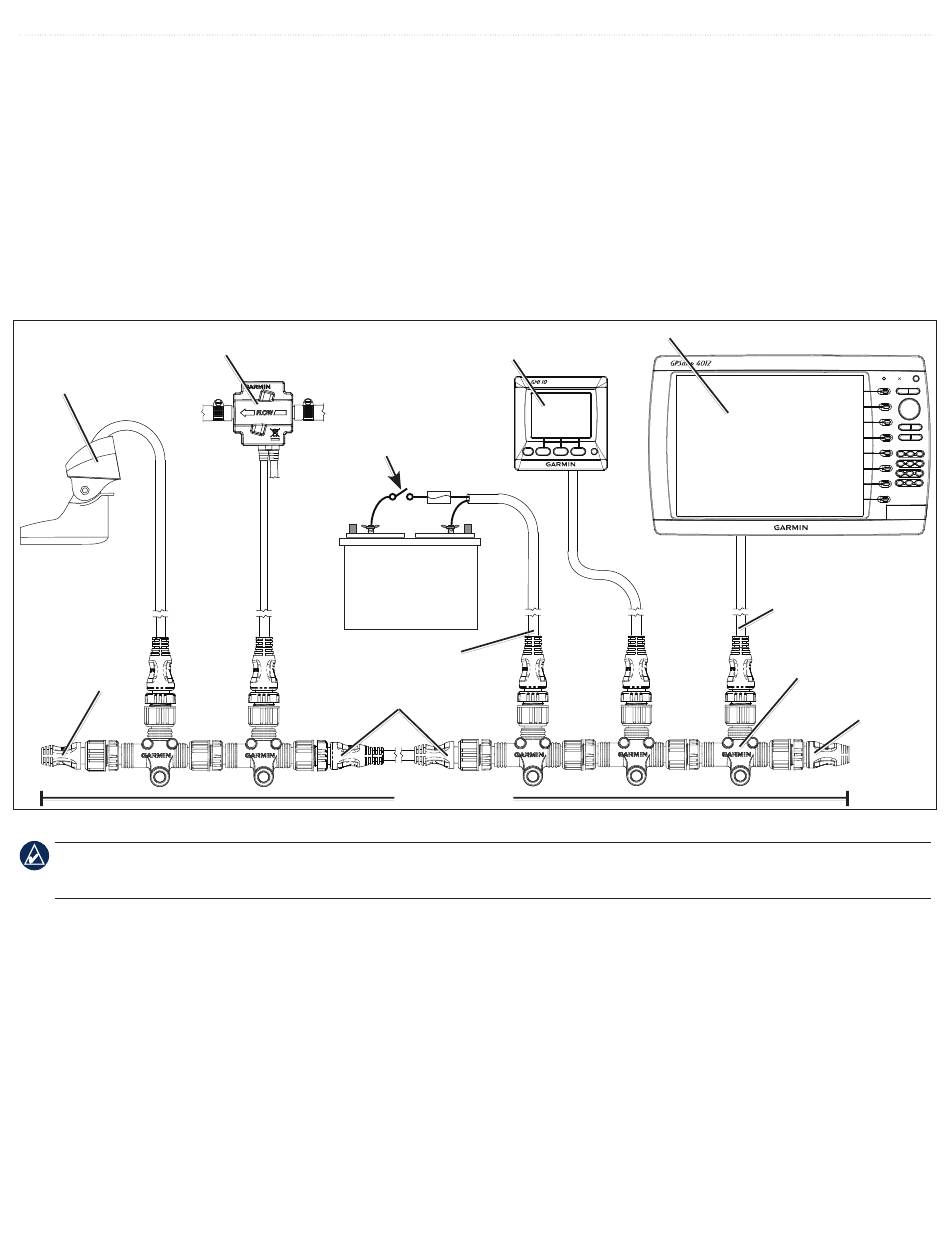

Beispiel für ein NMEA 2000-Netzwerk
(Seite 4)
(Seite 5)
(Seite
(Seite 8)
Marineinstrument
Sicherung
-
NMEA 2000-Backbone
7)
NMEA 2000 – Grundlagen
Plotter
Stichleitung
T-Stück
Abschlusswiderstand
(Stecker)
3
