Ordnungsgemäßes Anbringen der Abschlusswiderstände
Um ein korrektes Funktionieren des Netzwerks zu gewährleisten, müssen an beiden Enden des NMEA 2000-Backbones Abschlusswiderstände angebracht werden.
Es gibt zwei Möglichkeiten zur Installation von Abschlusswiderständen im NMEA 2000-Netzwerk.
1. Normale Abschlusswiderstände
Bei einem korrekt aufgebauten NMEA 2000-Netzwerk mit linearer Backbone-Konstruktion wird jeweils ein Abschlusswiderstand als Buchse und ein
Abschlusswiderstand als Stecker verwendet. Die Abschlusswiderstände werden an den gegenüberliegenden Enden des NMEA 2000-Netzwerks installiert.
Abschlusswiderstand
(Buchse)
2. Inline-Abschlusswiderstände
Wenn eines oder beide der NMEA 2000-Geräte an den Enden des Netzwerks weiter als eine Backbone-Kabellänge vom übrigen Netzwerk entfernt sind und
eine übliche Kombination aus T-Stück, Stichleitung und Abschlusswiderstand nicht konstruiert werden kann oder wenn nicht ausreichend Platz dafür vorhanden
ist, verwenden Sie anstelle des letzten T-Stücks im Backbone einen Inline-Abschlusswiderstand. Verbinden Sie das letzte Gerät über eine angemessen lange
Stichleitung mit dem Inline-Abschlusswiderstand, oder verbinden Sie das letzte Gerät direkt mit dem Inline-Abschlusswiderstand (ohne Stichleitung).
Standard-Abschluss
Zum NMEA 2000-
Gerät
Abschlusswiderstand
(Buchse)
ACHtung: Verwenden Sie maximal zwei Abschlusswiderstände in einem NMEA 2000-Netzwerk.
Hinweis: Der Inline-Abschlusswiderstand wird über einen Steckeranschluss mit dem NMEA 2000-Backbone und über einen Buchsenanschluss mit dem letzten NMEA 2000-
Gerät verbunden. Aus diesem Grund kann nur ein Inline-Abschlusswiderstand innerhalb eines NMEA 2000-Netzwerks verwendet werden.
Technische Informationen für Garmin NMEA 2000-Produkte
Zu NMEA 2000-Geräten und
Stromversorgung
Backbone-Verlängerungskabel

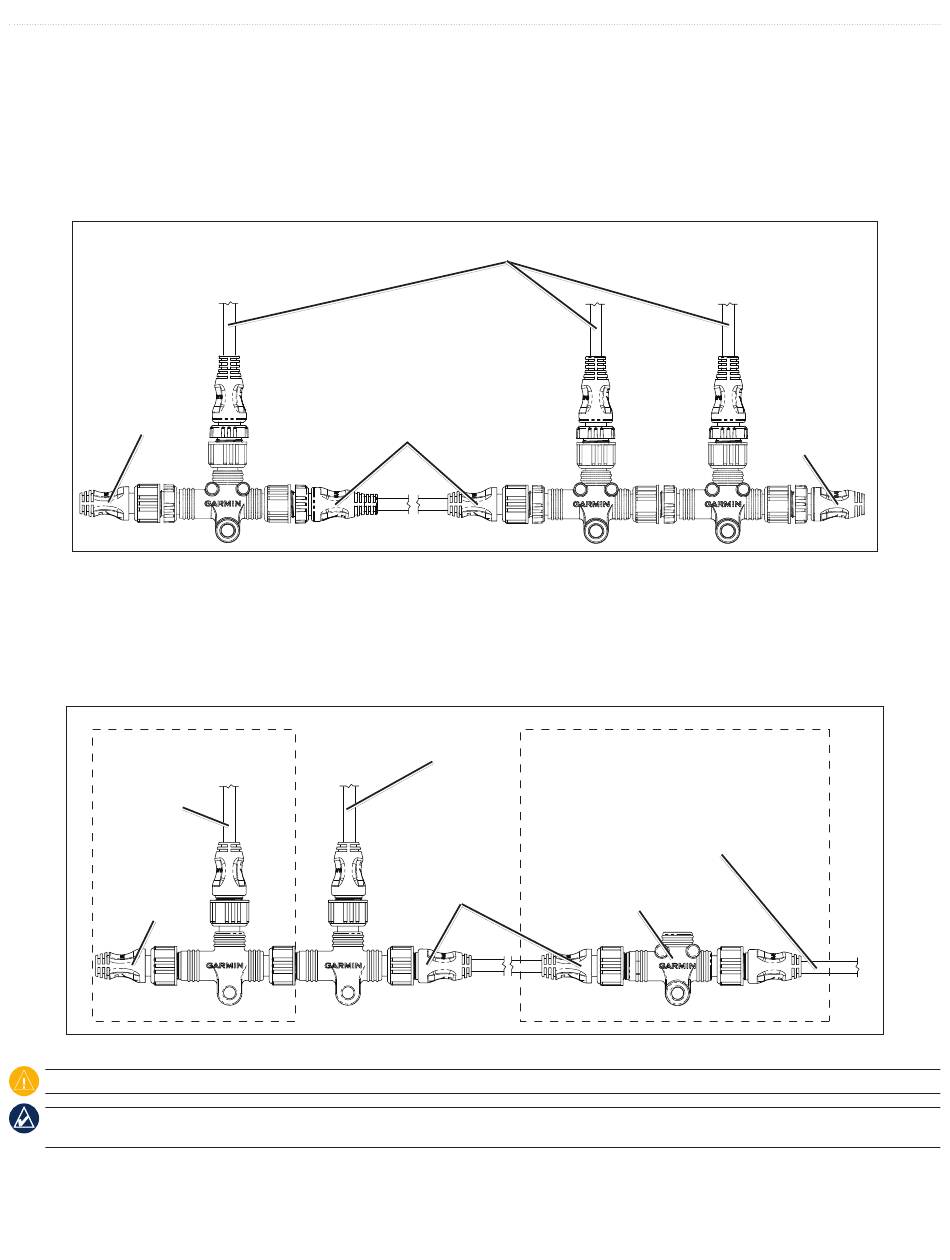

Verwendung von Standard-Abschlusswiderständen
Zur Stromversorgung
Backbone-
Verlängerungskabel
Verwendung von Inline-Abschlusswiderständen
Inline-Abschluss
Zum letzten NMEA 2000-Gerät des Backbones
auf dieser Seite. Schließen Sie den
Inline-Abschlusswiderstand direkt an ein
NMEA 2000-Gerät an, oder verwenden
Sie eine bis zu 6 m (20 Fuß) lange Stichleitung.
Inline-
Abschlusswiderstand
NMEA 2000 – Grundlagen
Abschlusswiderstand
(Stecker)
