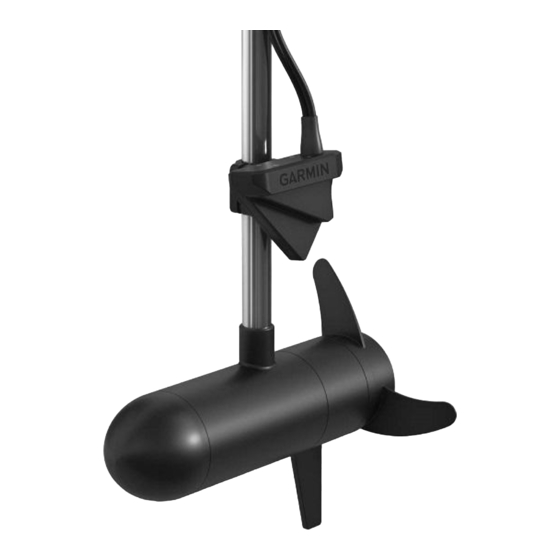

Garmin Panoptix LiveScope Installationsanweisungen
  1. Anleitungen
  2. Marken
  3. Garmin Anleitungen
  4. Bootsausrüstung
  5. PANOPTIX LIVESCOPE
  6. Installationsanweisungen

Garmin Panoptix LiveScope Installationsanweisungen

Vorschau ausblenden Andere Handbücher für Panoptix LiveScope:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PANOPTIX
LIVESCOPE
™
™
INSTALLATIONSANWEISUNGEN
Wichtige Sicherheitsinformationen
