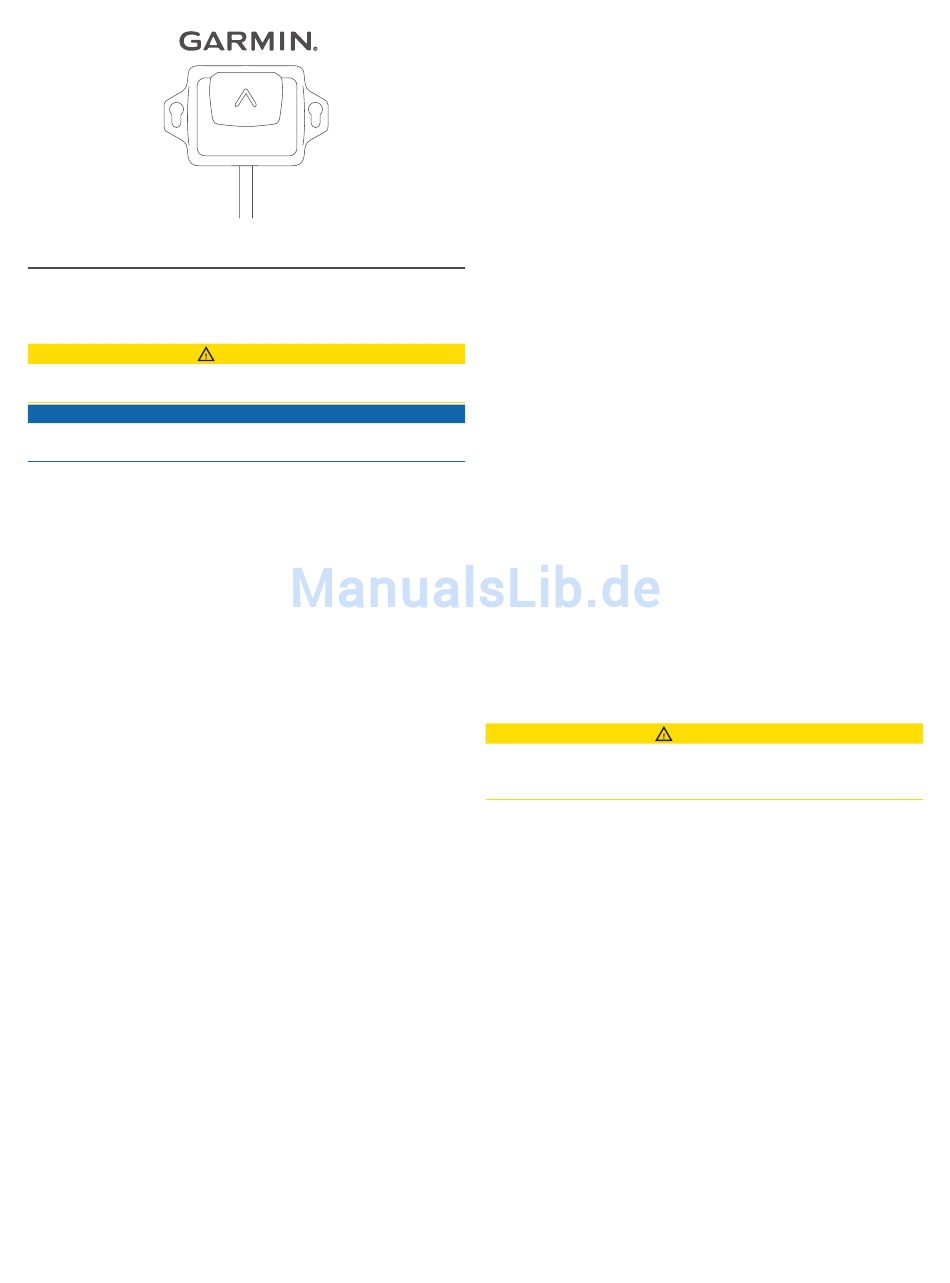

Garmin STEADYCAST NMEA 2000 Installationsanweisungen

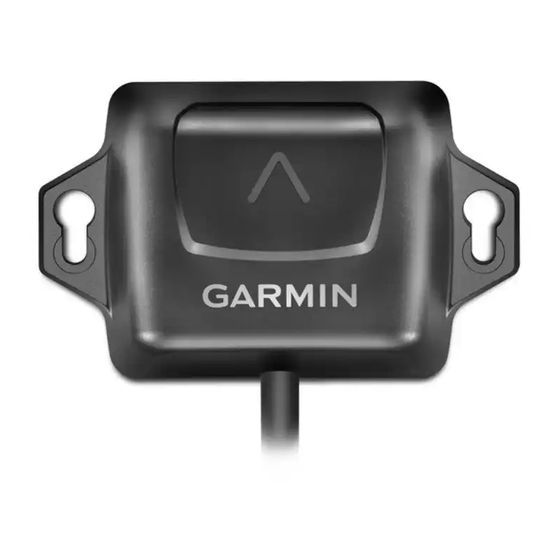

STEADYCAST™ STEUERKURSSENSOR
Installationsanweisungen
Wichtige Sicherheitsinformationen
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Registrieren des Geräts
Helfen Sie uns, unseren Service weiter zu verbessern, und
füllen Sie die Online-Registrierung noch heute aus.
• Rufen Sie die Website my.garmin.com
• Bewahren Sie die Originalquittung oder eine Kopie an einem
sicheren Ort auf.
Erforderliches Werkzeug
• Schutzbrille
• Bohrmaschine
1
• 3,2-mm-Bohrer ( / Zoll) (für harte oder brüchige
8
Montageflächen ist u. U. ein größerer Bohrer für die
Vorbohrung erforderlich)
• 25-mm-Bohrer (1 Zoll) für ein Kabeldurchführungsloch
(optional)
• Kreuzschlitzschraubendreher
• Kabelbinder
• Tragbarer Kompass oder Handkompass (zum Prüfen auf
magnetische Störungen)
• Weitere für die Montagefläche geeignete Schrauben (bei
Bedarf)
Software-Update
Sie sollten die Software auf allen Garmin
wenn Sie dieses Gerät installieren.
Für das Software-Update ist ein als Zubehör erhältlicher Garmin
NMEA 2000 Network Updater oder ein über das NMEA 2000
®
Netzwerk verbundener Garmin Kartenplotter erforderlich
(separat erhältlich).
Garmin Geräte unterstützen als FAT32 formatierte
Speicherkarten mit bis zu 32 GB Speicherplatz.
Laden der neuen Software auf eine Speicherkarte
Sie müssen das Software-Update mit einem Windows
Computer auf einer Speicherkarte installieren.
HINWEIS: Wenden Sie sich an den Support von Garmin, um
eine vorinstallierte Software-Update-Karte zu erwerben, falls Sie
nicht über einen Windows Computer verfügen.
1
Legen Sie eine Speicherkarte in den Kartensteckplatz des
Computers ein.
2
Rufen Sie die Website www.garmin.com/support/software
/marine.html auf.
ACHTUNG
HINWEIS
auf.
Geräten aktualisieren,
®
®
3
Wählen Sie GPSMAP Serie mit SD-Speicherkarte.
4
Wählen Sie neben GPSMAP Serie mit SD-Speicherkarte
die Option Herunterladen.
5
Lesen Sie die Bedingungen, und stimmen Sie ihnen zu.
6 Wählen Sie Herunterladen.
7
Wählen Sie einen Speicherort und anschließend die Option
Speichern.
8
Doppelklicken Sie auf die heruntergeladene Datei.
9 Wählen Sie Weiter.
10
Wählen Sie das Laufwerk, das mit der Speicherkarte
verbunden ist, und wählen Sie Weiter > Fertigstellen.
Auf der Speicherkarte wird ein Garmin Ordner mit dem
Software-Update erstellt. Es kann mehrere Minuten dauern, das
Software-Update auf die Speicherkarte zu laden.
Aktualisieren der Gerätesoftware
Zum Aktualisieren der Software benötigen Sie eine
Speicherkarte für Software-Updates oder müssen die aktuelle
Software auf eine Speicherkarte übertragen.
1
Schalten Sie den Kartenplotter ein.
2
Wenn das Hauptmenü angezeigt wird, legen Sie die
Speicherkarte in den Kartensteckplatz ein.
HINWEIS: Damit die Anweisungen für das Software-Update
angezeigt werden, muss das Gerät vollständig hochgefahren
sein, bevor Sie die Karte einlegen.
3
Folgen Sie den Anweisungen auf dem Display.
4
Das Software-Update kann mehrere Minuten in Anspruch
nehmen.
5
Lassen Sie bei der Aufforderung die Speicherkarte eingelegt,
und starten Sie den Kartenplotter manuell neu.
6
Entfernen Sie die Speicherkarte.
HINWEIS: Falls die Speicherkarte vor dem vollständigen
Neustart des Geräts entnommen wird, kann das Software-
Update nicht abgeschlossen werden.
Hinweise zur Montage
Der Sensor darf nicht in der Nähe starker Magneten,
einschließlich Lautsprechern, montiert oder aufbewahrt werden.
Ein starkes Magnetfeld kann zu Schäden am Sensor führen.
Sie können den Sensor so installieren, dass das Kabel entweder
durch die Seite des Sensorgehäuses oder durch die
Montagefläche unter dem Sensor geführt wird.
Damit eine optimale Leistung gewährleistet ist, berücksichtigen
Sie bei der Auswahl eines Montageorts folgende Hinweise:
• Der Sensor sollte nicht in der Nähe von Objekten montiert
werden, die bekannterweise aus Eisen bestehen, z. B. eine
Werkzeugkiste oder ein Kompass.
• Der Sensor ist kein GPS-Gerät, und es ist keine freie Sicht
zum Himmel erforderlich.
• Prüfen Sie mit einem Handkompass auf magnetische
Störungen im Bereich des Montageorts des Sensors. Das
Boot, die Motoren und die Geräte müssen während des
Tests eingeschaltet sein.
Wenn sich die Nadel des Handkompasses am gewünschten
Montageort des Sensors bewegt, liegen magnetische
Störungen vor. Wählen Sie in einem solchen Fall einen
anderen Ort, und führen Sie den Test erneut durch.
• Befestigungsschrauben sind im Lieferumfang des Sensors
enthalten. Wenn Sie nicht die mitgelieferten Schrauben
verwenden, müssen die Befestigungsteile aus hochwertigem
rostfreien Stahl oder Messing gefertigt sein, damit es nicht zu
magnetischen Störungen mit dem Sensor kommt.
ACHTUNG
190-02192-72 _ 0A
März 2017
