Garmin NMEA 2000 Technische Informationen Seite 6

NMEA 2000 – Grundlagen

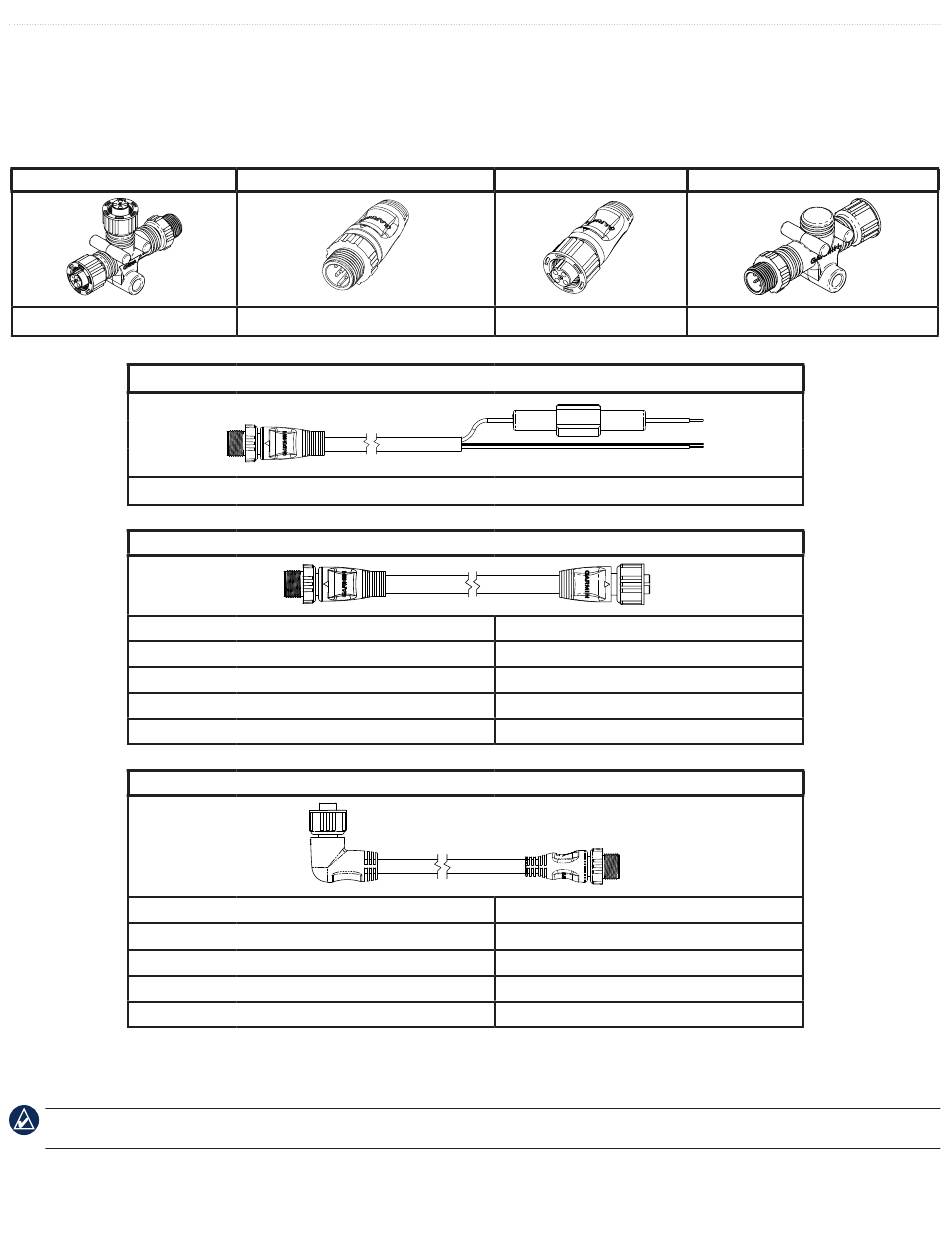

NMEA 2000 – Komponenten
Die Hauptkomponenten des NMEA 2000-Netzwerks sind T-Stücke, Abschlusswiderstände, Stichleitungen, Backbone-Kabel und ein Stromversorgungskabel. Die
folgenden Kabel, Anschlüsse und Abschlusswiderstände werden von Garmin angeboten und sind seit Januar 2009 für die Verwendung mit NMEA 2000 zugelassen.
NMEA 2000-kompatible Kabel von Garmin können Sie daran erkennen, dass auf dem Schild mit der Teilenummer auch das NMEA 2000-Logo abgedruckt ist.
T-Stück
010-11078-00 (Garmin-Teilenummer)
Stromversorgungskabel
010-11079-00 (2 Meter (6,5 Fuß), inklusive 3 A-Sicherung)
Backbone-Kabel/Stichleitung
305 Millimeter (1 Fuß)
2 Meter (6,5 Fuß)
6 Meter (20 Fuß)
10 Meter (33 Fuß) (nur Backbone-Kabel)
30 Meter auf einer Rolle (98,5 Fuß) (nur Backbone-Kabel)
Spezielle Kabel/Anschlüsse
Rechtwinklige Stichleitung, 2 Meter (6,5 Fuß) (siehe Abbildung)
Nachträglich installierbarer Steckverbinder, Stecker* (ohne Abbildung)
Nachträglich installierbarer Steckverbinder, Buchse* (ohne Abbildung)
Netzschalter für das NMEA 2000-Netzwerk (ohne Abbildung)
NMEA 2000-Überspannungsableiter, leitungsintern** (ohne Abbildung)
* Mit den vor Ort installierbaren Anschlüssen kann die Länge der Stichleitungen und Backbone-Verlängerungskabel bedarfsgerecht festgelegt werden. Mit den vor Ort installierbaren Anschlüssen können alle
Stichleitungen und Backbone-Kabel für das NMEA 2000 gekürzt werden.
** Der graue, leitungsinterne Überspannungsableiter soll vor Schäden durch Blitzeinschläge in der Nähe schützen, bietet jedoch keinen Schutz vor direkten Blitzeinschlägen. Garmin haftet nicht für durch
Blitzeinschlag verursachte Schäden.
Hinweis: Eingangs- und Ausgangsanschlüsse können wahlweise angebracht werden. Achten Sie beim Aufbau des NMEA 2000-Netzwerks darauf, dass die T-Stücke korrekt
verwendet werden. Siehe Seite
2
Abschlusswiderstand (Stecker)
010-11080-00
4.
Abschlusswiderstand (Buchse)
010-11081-00
010-11076-03
010-11076-00
010-11076-01
010-11076-02
010-11171-01
010-11089-00
010-11094-00
010-11095-00
K00-00368-00
010-11171-02
Technische Informationen für Garmin NMEA 2000-Produkte
Inline-Abschlusswiderstand
010-11096-00
