NMEA 2000 – Grundlagen

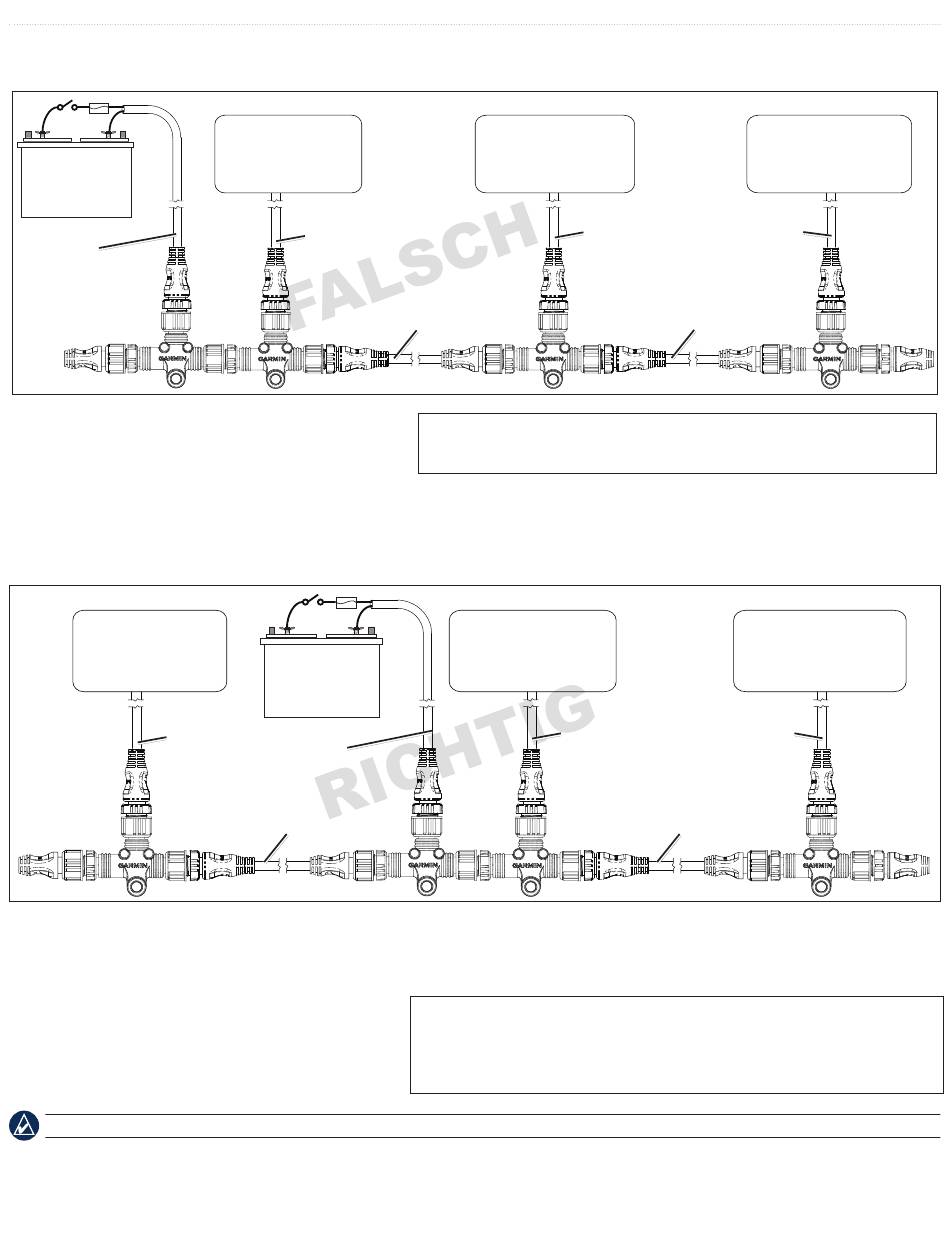

Fehlerhaft konzipiertes NMEA 2000-Netzwerk mit außen angeschlossener Stromquelle:
-
+
Stromversorgungskabel
Länge = 2 m
Wenn die Formel zur Berechnung des Spannungsabfalls für dieses
Beispiel angewendet wird, ergibt sich ein Spannungsabfall von über
3,0 V Gleichspannung. Dieses NMEA 2000-Netzwerk wird also bei
außen angeschlossener Stromquelle nicht korrekt funktionieren.
Um ein korrektes Funktionieren zu gewährleisten, muss dieses NMEA 2000-Netzwerk dahin gehend neu konzipiert werden, dass die Stromquelle in der Mitte des
Netzwerks angeschlossen wird.
Korrekt konzipiertes NMEA 2000-Netzwerk mit zentral angeschlossener Stromquelle:
NMEA 2000-
kompatibles Gerät
LEN = 4
Stichleitung
Länge = 2 m
Nach der Neukonzeption des Netzwerks mit nunmehr zentral angeschlossener Stromversorgung berechnen Sie den Spannungsabfall für beide Richtungen neu. Wenn
das T-Stück, an das Sie die Stromquelle angeschlossen haben, direkt (so wie in diesem Beispiel) mit einem anderen T-Stück verbunden wird, muss die LEN dieses
Geräts bei der Berechnung für den Spannungsabfall in beiden Richtungen einbezogen werden.
Wenn die Formel zur Berechnung des Spannungsabfalls hier
sowohl für den Abschnitt rechts als auch links von der Stromquelle
angewendet wird, ergibt sich für beide Seiten ein Spannungsverlust
von weniger als 3 V Gleichspannung. Dieses NMEA 2000-Netzwerk
wird also korrekt funktionieren.
Hinweis: Diese Gleichung und die Beispiele enthalten vorsichtige Schätzungen für die Berechnung des Spannungsabfalls.
6
NMEA 2000-
kompatibles Gerät
LEN = 4
Stichleitung
Länge = 2 m
Backbone-Kabel
Länge = 20 m
-
+
Stromversorgungskabel
Länge = 2 m
Backbone-Kabel
Länge = 20 m
NMEA 2000-
kompatibles Gerät
LEN = 5
Stichleitung
Länge = 6 m
Spannungsabfall = 0,053 × (2 + 20 + 10 + 6) × (4 + 5 + 7) × 0,1 = 3,22 V Gleichspannung
Kabelwiderstand
NMEA 2000-
kompatibles Gerät
LEN = 5
Stichleitung
Länge = 6 m
Spannungsabfall links = 0,053 × (2 + 20 + 2) × (4 + 5) × 0,1 = 1,145 V Gleichspannung
Kabelwiderstand
Spannungsabfall rechts = 0,053 × (2 + 10 + 6) × (5 + 7) × 0,1 = 1,145 V Gleichspannung
Technische Informationen für Garmin NMEA 2000-Produkte
NMEA 2000-
kompatibles Gerät
LEN = 7
Stichleitung
Länge = 6 m
Backbone-Kabel
Länge = 10 m
Entfernung Netzbelastung
NMEA 2000-
kompatibles Gerät
LEN = 7
Stichleitung
Länge = 6 m
Backbone-Kabel
Länge = 10 m
Entfernung Netzbelastung
