NMEA 2000 – Grundlagen
NMEA 2000 – Grundlagen
Ein NMEA 2000-Netzwerk besteht aus miteinander verbundenen NMEA 2000-Geräten, die über einfaches Plug & Play miteinander kommunizieren können.
Informationen zum Erweitern eines bereits mit einem NMEA 2000-Netzwerk ausgerüsteten Schiffs um weitere Garmin NMEA 2000-Komponenten finden
Sie auf Seite 8.
Ein Glossar zu häufig im Zusammenhang mit NMEA 2000 auftretenden Begriffen finden Sie auf Seite 8.
Verwenden Sie nach der Installation des NMEA 2000-Netzwerks die Checkliste auf Seite 38, um zu überprüfen, ob das Netzwerk ordnungsgemäß installiert ist.
Garmin NMEA 2000-Geräte – Übersicht
Garmin verwendet NMEA 2000-Mikroanschlüsse an Geräten, Sensoren und T-Stücken. Diese Anschlüsse sind mit anderen NMEA 2000-Mikroanschlüssen,
Kabeln und NMEA 2000-kompatiblen Geräten verwendbar. Im Lieferumfang von Garmin-Sensoren können eine Stichleitung und ein T-Stück enthalten sein. Bei
Garmin-Displays können zusätzliche NMEA 2000-Komponenten enthalten sein, z. B. ein Stromversorgungskabel. Die gemeinsam mit einem Garmin-Sensor oder
-Display gelieferten NMEA 2000-Komponenten sind in der Produktdokumentation aufgeführt. Auf der Produktverpackung finden Sie eine Abbildung mit den im
Lieferumfang enthaltenen NMEA 2000-Komponenten.
-
+

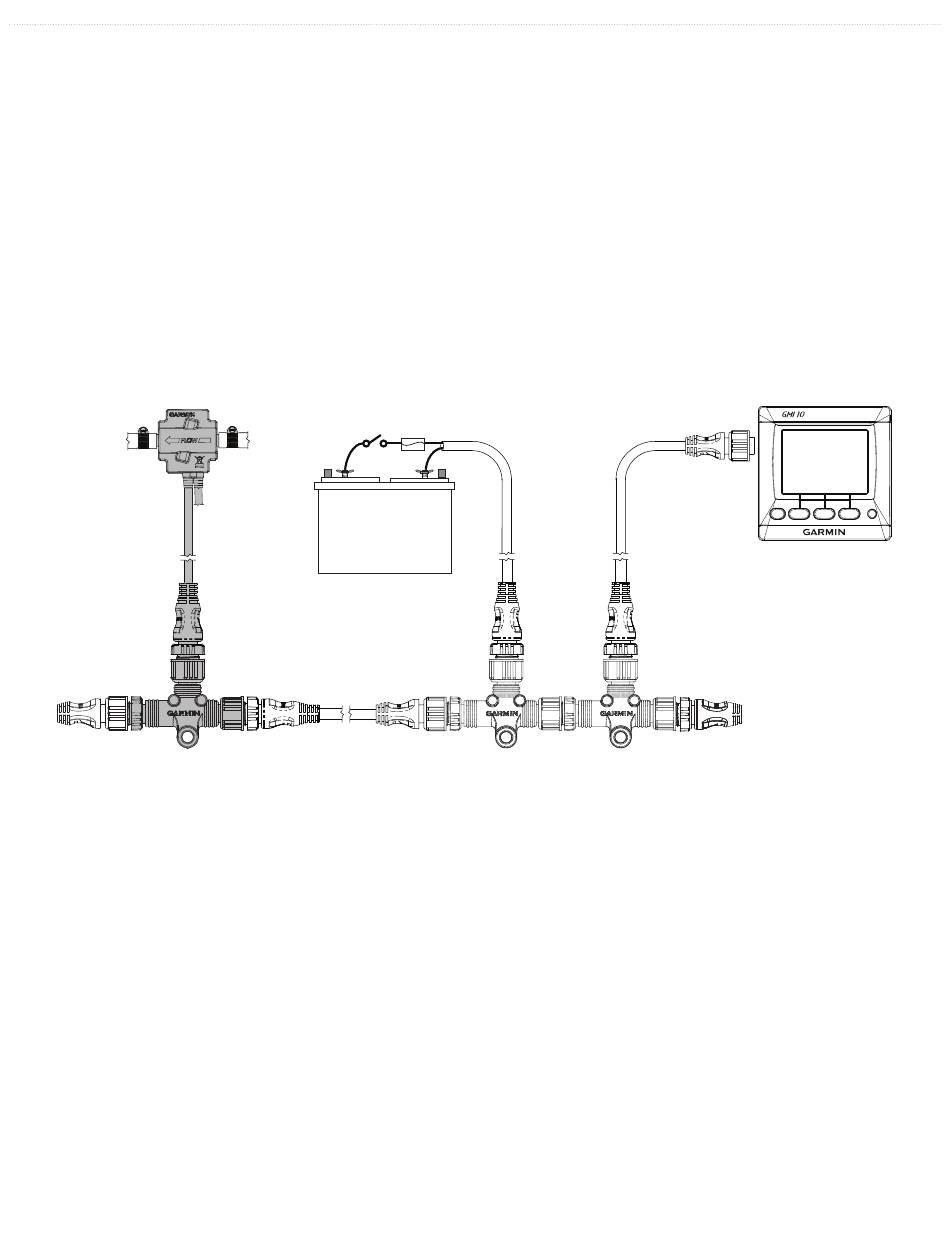

Anordnungsdiagramm (GFS 10)
Diese Abbildung zeigt ein vollständiges NMEA 2000-Netzwerk. Die mit dem Sensor gelieferten Teile sind schattiert dargestellt. In diesem Beispiel gehört
ein T-Stück zum Lieferumfang eines Garmin-Kraftstoffsensors GFS 10. Ein NMEA 2000-Stromversorgungskabel, Abschlusswiderstände, zusätzliche Stichleitungen,
Backbone-Kabel oder T-Stücke sind nicht im Lieferumfang des Kraftstoffsensors GFS 10 enthalten. Der Kraftstoffsensor GFS 10, der in der Abbildung durch die
schattierten Komponenten dargestellt ist, soll an ein bereits auf dem Schiff vorhandenes NMEA 2000-Netzwerk angeschlossen werden. Wenn auf dem Schiff noch
kein NMEA 2000-Netzwerk installiert ist, wird Sie diese Anleitung beim Aufbau eines NMEA 2000-Netzwerks unterstützen.
