Garmin GT8HW-IH Installationsanweisungen

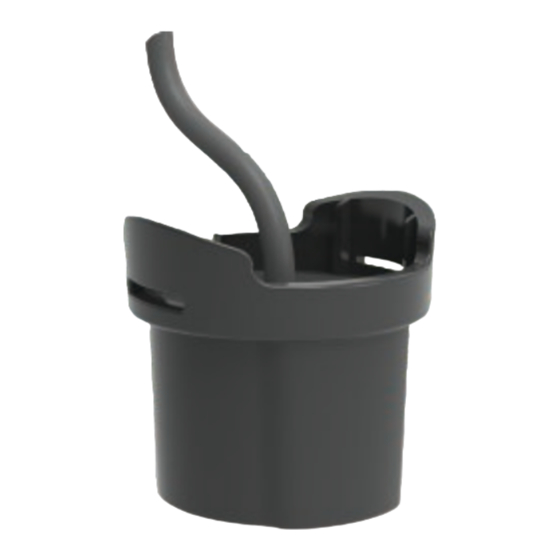

GT8HW-IH Geber
Installationsanweisungen
Hinweise zur Montage
• Bei Kunststoffrümpfen mit einfacher Dicke sollte der Geber
im Bilgenbereich in der Nähe des Kiels und des Heckspiegels
montiert werden.
• Der Geber sollte nicht achtern der Wasseransaugöffnung und
anderer Ausbuchtungen montiert werden.
• Der Geber sollte nicht über einem Stabilisierungsflügel
montiert werden.
• Der Geber sollte über stabilem Kunststoff montiert werden,
ohne Strömungstoträume oder Kernbohrungen im
Schiffsrumpf.
• Der Geber sollte so flach wie möglich im Schiffsrumpf
montiert werden.
• Der maximale Rumpfquerschnittswinkel beträgt 6 Grad.
TIPP: Sie können im Internet nach Schiffselektronikforen und
Videos suchen, die Sie bei der Auswahl des besten Montageorts
unterstützen können.
Rumpfquerschnittswinkel
Der Rumpfquerschnittswinkel ist der Winkel zwischen einer
horizontalen Linie und einem Schiffsrumpf an einem einzelnen
Punkt. Sie können den Rumpfquerschnittswinkel mit einer
Smartphone-App, einem Winkelmesser, einem Gradmesser
oder einem digitalen Nivelliergerät messen. Außerdem können
Sie sich beim Hersteller des Schiffs nach dem
Rumpfquerschnittswinkel des bestimmten Punkts am Rumpf
Ihres Schiffs erkundigen.
HINWEIS: Je nach Form des Rumpfes kann ein Schiff mehrere
Rumpfquerschnittswinkel haben. Messen Sie den
Rumpfquerschnittswinkel nur an der Stelle, an der Sie den
Geber installieren möchten.
Erforderliches Werkzeug
• Schleifpapier mit 80er Körnung
• Seewassertaugliches, schnell aushärtendes Epoxidharz
• Reinigungsalkohol
Testen des Montageorts
Bevor Sie den Geber fest montieren, sollten Sie das
Geberfeedback am Montageort testen, während sich das Boot
im Wasser befindet. Vergleichen Sie das Geberfeedback am
Montageort mit dem Geberfeedback, wenn die Unterseite des
Gebers außerhalb des Boots unter Wasser ist.
1
Legen Sie den Geber in einen dünnen Plastikbeutel.
2
Füllen Sie den Beutel mit so viel Wasser, dass die Unterseite
des Gebers bedeckt ist. Verschließen Sie den Beutel dann
mit einem Kabelbinder.
3 Befeuchten Sie die Rumpfoberfläche.
4
Platzieren Sie den Geber im Beutel am Montageort.
Januar 2017
5
Sehen Sie sich das Feedback des Gebers auf dem
Kartenplotter oder Fishfinder an.
6
Wenn der Geber nicht erwartungsgemäß funktioniert, wählen
Sie einen anderen Montageort, und wiederholen Sie die
Schritte 3 bis 5.

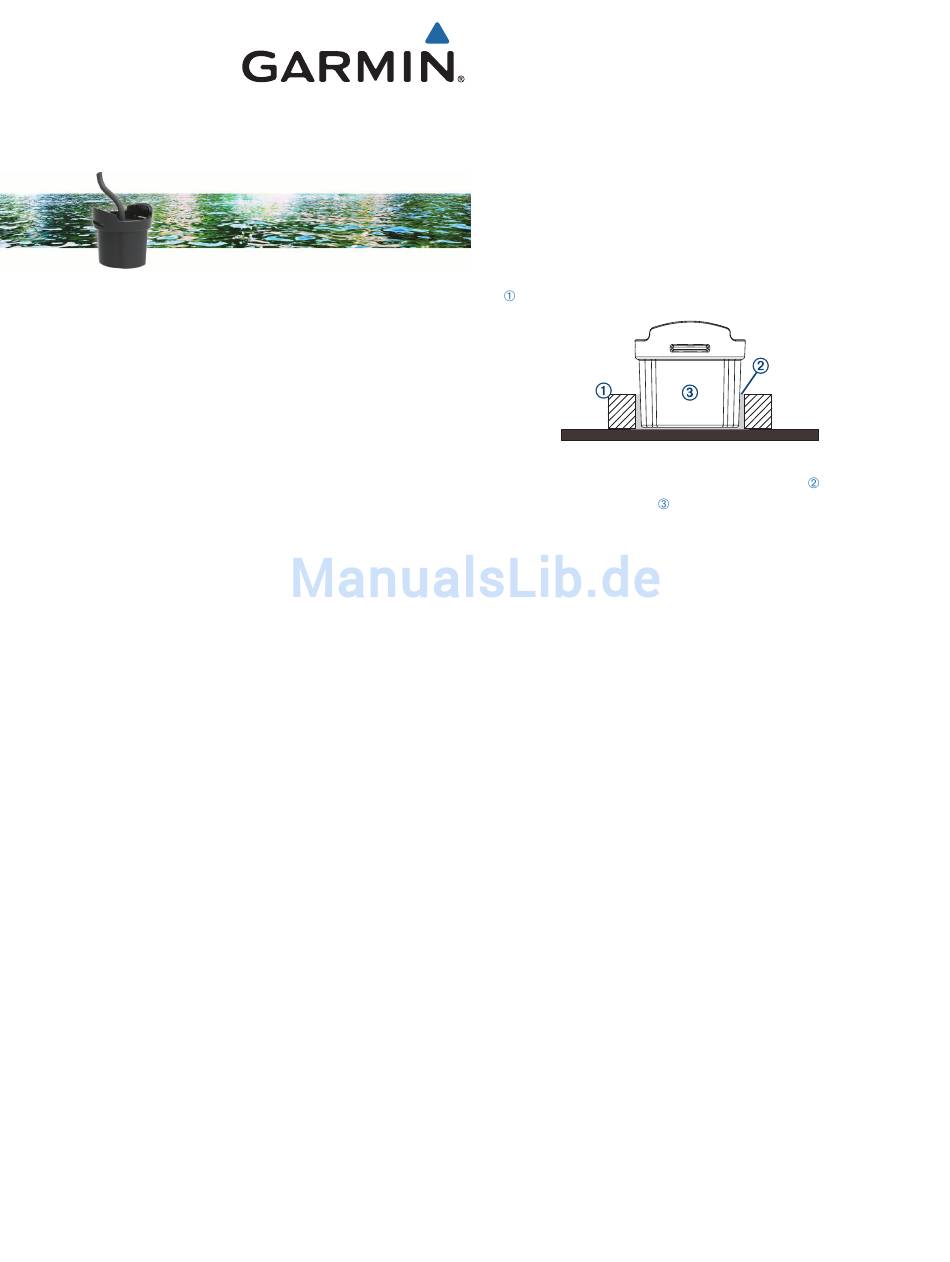

Installieren des Gebers für den Inneneinbau
1
Schleifen Sie den getesteten Montageort
Montageorts, Seite
2 Reinigen Sie den getesteten Montageort mit Alkohol.
3
Schleifen Sie die Unterseite des Gebers leicht an, und
reinigen Sie den Geber mit Alkohol.
4 Entfernen Sie die Schutzfolie vom Schaumstoff-Montagering
, und drücken Sie den Ring fest auf die Montagefläche.
5
Füllen Sie den Montagering bis zu einem Drittel mit dem
vorbereiteten schnell aushärtenden Epoxidharz
6 Drücken Sie den Geber
Entfernen Sie dabei Luftblasen, damit die Echolotsignalstärke
gewährleistet ist.
HINWEIS: Das Epoxidharz sollte im Schaumstoffring nach
oben gedrückt werden und den unteren Teil des
Gebergehäuses bedecken, um eine maximale
Signalkopplung zu bieten und den Geber zu fixieren.
7
Wenden Sie Druck an, und drehen Sie den Geber dabei
langsam um eine Vierteldrehung.
8 Behalten Sie die Stellung bei, bis das Epoxidharz etwas
erhärtet ist. Beschweren Sie den Geber dann, oder fixieren
Sie ihn mit Klebeband, bis das Epoxidharz ausgehärtet ist.
HINWEIS: Die Aushärtung des Epoxidharzes dauert
24 Stunden.
9
Verlegen Sie das Kabel, und verbinden Sie den Geber mit
dem Kartenplotter oder Fishfinder.
HINWEIS: Nehmen Sie den Geber erst in Betrieb, wenn das
Epoxidharz vollständig ausgehärtet ist.
Software-Update
Möglicherweise müssen Sie die Gerätesoftware aktualisieren,
wenn Sie das Gerät installieren oder Zubehör hinzufügen.
Für das Software-Update ist entweder ein Garmin
Speicherkartenleser oder ein anderer Garmin Kartenplotter
erforderlich, der über das Garmin Marinenetzwerk verbunden
ist.
Der Garmin Speicherkartenleser ist separat erhältlich.
Laden der neuen Software auf eine Speicherkarte
Sie müssen das Software-Update mit einem Windows
Computer auf einer Speicherkarte installieren.
HINWEIS: Wenden Sie sich an den Support von Garmin, um
eine vorinstallierte Software-Update-Karte zu erwerben, falls Sie
nicht über einen Windows Computer verfügen.
1
Legen Sie eine Speicherkarte in den Kartensteckplatz des
Computers ein.
2
Rufen Sie die Website
/marine.html auf.
3 Wählen Sie neben dem Software-Bundle für Ihren
Kartenplotter die Option Herunterladen.
Gedruckt in Taiwan
(Testen des
1) mit Schleifpapier mit 80er Körnung.
langsam, aber fest in den Ring.
®
www.garmin.com/support/software
.
®
190-02162-72_0A
