FD-R Basic 2
6.5. Anschluss von induktiven Verbrauchern
Wenn Sie induktive Verbraucher (z.B. TELEX-Kupplungen, Relais oder
sonstige Verbraucher mit Spulen) anschließen, müssen Sie eine
Freilaufdiode (z.B. 1N400x) parallel zum Verbraucher schalten, um eine
Beschädigung des Ausgangs zu vermeiden. Achten Sie darauf, dass Sie
die Anode der Diode (+) an den Funktionsausgang anschließen.
6.6. Anschluss von Verbrauchern über ein Relais
Wenn Sie Verbraucher über den Decoder schalten wollen, mit deren
Anschluss der maximale Strom des Ausgangs oder des Decoders
überschritten würde, können Sie den / die Verbraucher über ein Relais
(z.B. 1xUm 1A 12V, Art.-Nr. 84-61010) schalten und direkt an die
Stromabnehmer des Fahrzeugs anschließen. Wie im Absatz "Anschluss
von
induktiven
Freilaufdiode parallel zum Relais schalten.
Der Strom, den ein Relais benötigt, hängt vom Typ des Relais ab. Beim
Einsatz des Beispielrelais liegt er bei ca. 100 mA.
Verbrauchern"
beschrieben,
Deutsch
müssen
Sie

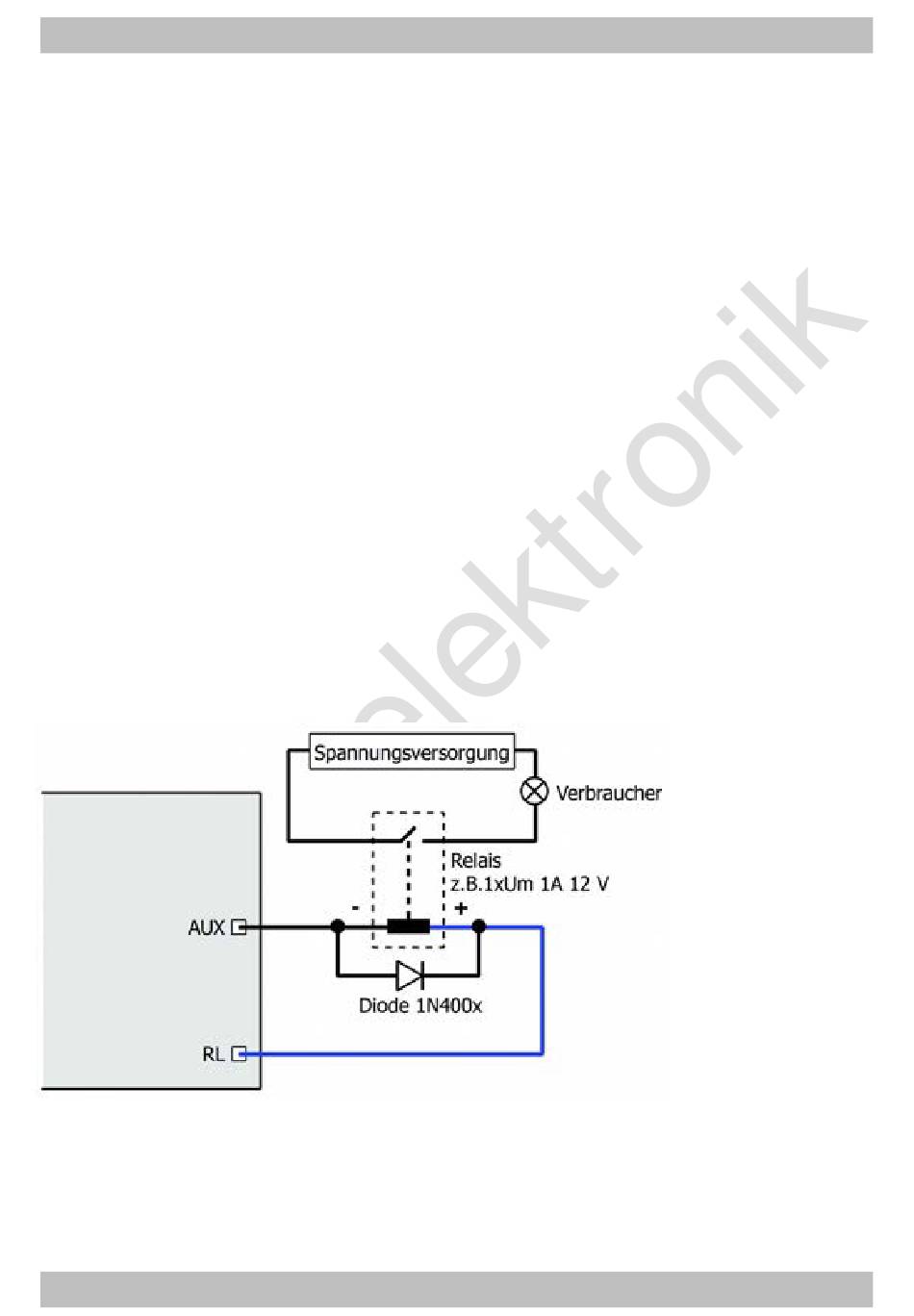

Fig. 3: Anschluss
eines Verbrauchers
über ein Relais
Seite 19
eine
