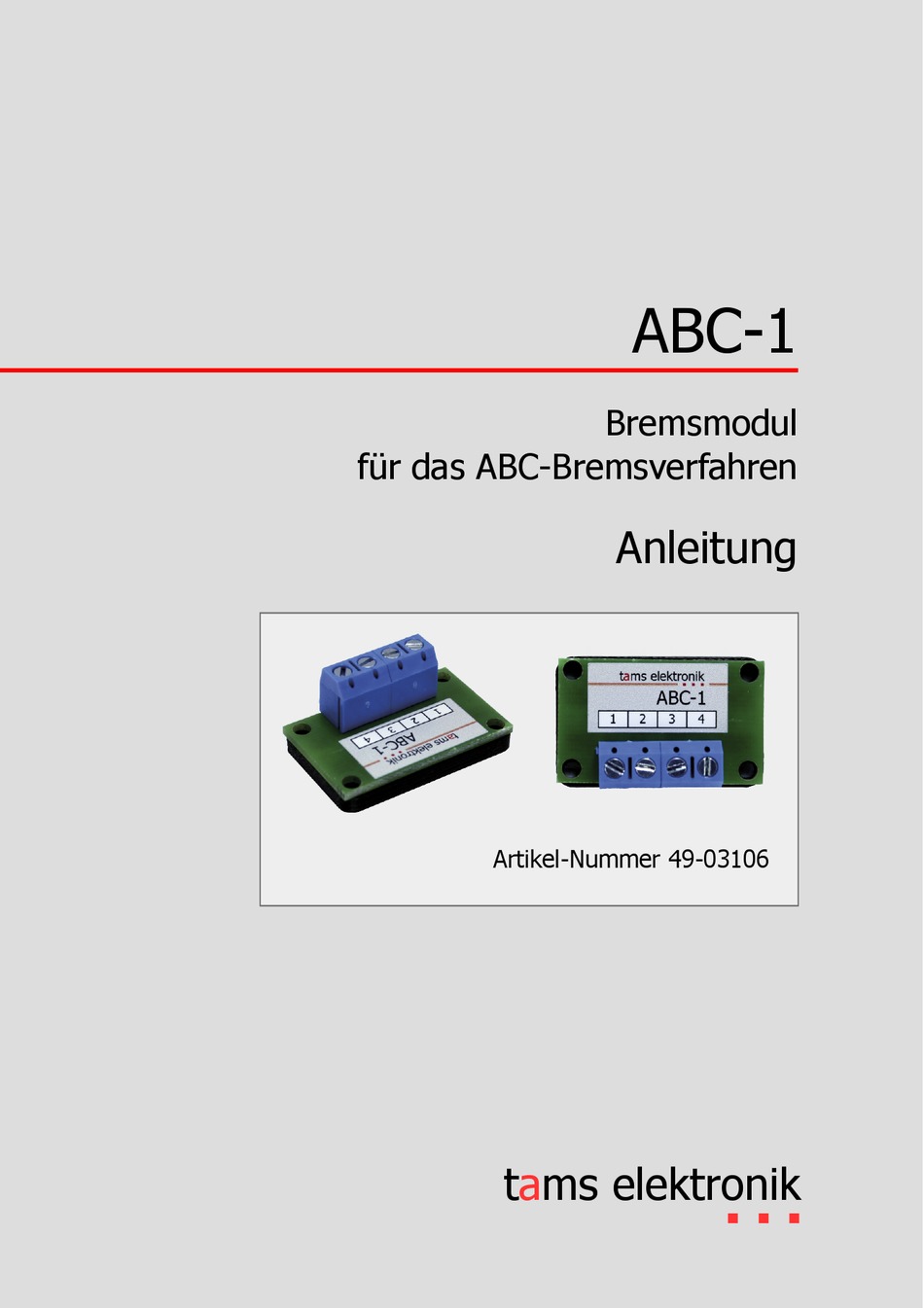

- Seite 1 ABC-1 Bremsmodul für das ABC-Bremsverfahren Anleitung Artikel-Nummer 49-03106 tams elektronik n n n...
-
Seite 2: Inhaltsverzeichnis
© Tams Elektronik GmbH Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung vorbehalten. Vervielfältigungen, Reproduktionen und Umarbeitungen in jeglicher Form bedürfen der schriftlichen Genehmigung durch die Tams Elektronik GmbH. Technische Änderungen vorbehalten. Ausdruck des Handbuchs Die Formatierung ist für den doppelseitigen Ausdruck optimiert. Die Standard-Seitengröße ist DIN A5. -
Seite 3: Einstieg
Bewahren Sie die Anleitung sorgfältig auf, damit Sie später bei eventuellen Störungen die Funktionsfähigkeit wieder herstellen können. Sollten Sie das Bremsmodul an eine andere Person weitergeben, so geben Sie auch die Anleitung mit. 1.1. Packungsinhalt 1 Bremsmodul ABC-1 (Artikel-Nr. 49-03106-01) 1 Abstandhalter aus Kunststoff 1.2. Zubehör Anschlussleitungen Zur Herstellung der Anschlüsse ist die Verwendung von Litze empfehlenswert. - Seite 4 ABC-1 tams elektronik Eine Erwärmung des Bremsmoduls im Betrieb ist normal und unbedenklich. Setzen Sie das Bremsmodul keiner hohen Umgebungstemperatur oder direkter Sonnen- einstrahlung aus. Beachten Sie die Angaben zur maximalen Betriebstemperatur in den Technischen Daten. Prüfen Sie regelmäßig die Betriebssicherheit des Bremsmoduls, z.B. auf Schäden an den Anschlusskabeln.
-
Seite 5: Funktion
ABC-1 2. Funktion Das ABC-Verfahren (Automatic Break Control) basiert darauf, dass das ABC-Bremsmodul für den Bremsabschnitt entweder den positiven oder den negativen Teil der Digitalspannung reduziert und damit eine unsymmetrische Gleisspannung erzeugt die Lokdecoder diese unsymmetrische Gleisspannung bei der Einfahrt in einen ABC- Bremsabschnitt erkennen und daraufhin automatisch die Fahrgeschwindigkeit mit der eingestellten Bremsverzögerung oder dem eingestellten Bremsweg reduzieren. -
Seite 6: Anschlüsse
ABC-1 tams elektronik 3. Anschlüsse Das Bremsmodul ist mit Anreihklemmen bestückt, in die Sie die Kabel zum Anschluss an die Schienen und den Schalter (oder eine vergleichbare Schaltung) einstecken und festschrauben. Normalstrecke vor dem Bremsabschnitt (Gleisausgang des Boosters) Schalter Schalter... -
Seite 7: Checkliste Zur Fehlersuche Und Fehlerbehebung
ABC-1 Befestigung des Bremsmoduls Im Lieferumfang ist ein Abstandhalter enthalten, der zwischen der Unterseite des Bremsmoduls und dem Untergrund montiert wird. Er verhindert, dass die Dioden auf der Platinenunterseite versehentlich beim Anschrauben des Moduls beschädigt werden. 4. Checkliste zur Fehlersuche und Fehlerbehebung... - Seite 8 ABC-1 tams elektronik Kosten Die Prüfung eingeschickter Produkte ist für Sie kostenlos. Im Gewährleistungs- oder Garantiefall ist die Reparatur sowie die Rücksendung für Sie ebenfalls kostenlos. Liegt kein Gewährleistungs- oder Garantiefall vor, stellen wir Ihnen die Kosten der Reparatur und die Kosten der Rücksendung in Rechnung. Wir berechnen für die Reparatur maximal 50 % des Neupreises laut unserer gültigen Preisliste.
-
Seite 9: Technische Daten
ABC-1 5. Technische Daten Elektrische Eigenschaften Maximaler Strom 3 A Dauer 6 A Spitze (maximal 10 Sekunden) Schutz IP 00 Schutzart Bedeutung: Kein Schutz gegen Fremdkörper, Berührung und Wasser Umgebung Für den Gebrauch in geschlossenen Räumen Umgebungstemperatur im 0 ~ + 30 °C... -
Seite 10: Garantie, Eu-Konformität & Weee
ABC-1 tams elektronik 6. Garantie, EU-Konformität & WEEE 6.1. Garantieerklärung Für dieses Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kaufdatum des Erstkunden, maximal jedoch 3 Jahre nach Ende der Serienherstellung des Produktes. Erstkunde ist der Verbraucher, der als erstes das Produkt erworben hat von uns, einem Händler oder einer anderen natürlichen oder juristischen Person, die das Produkt im Rahmen ihrer selbständigen... -
