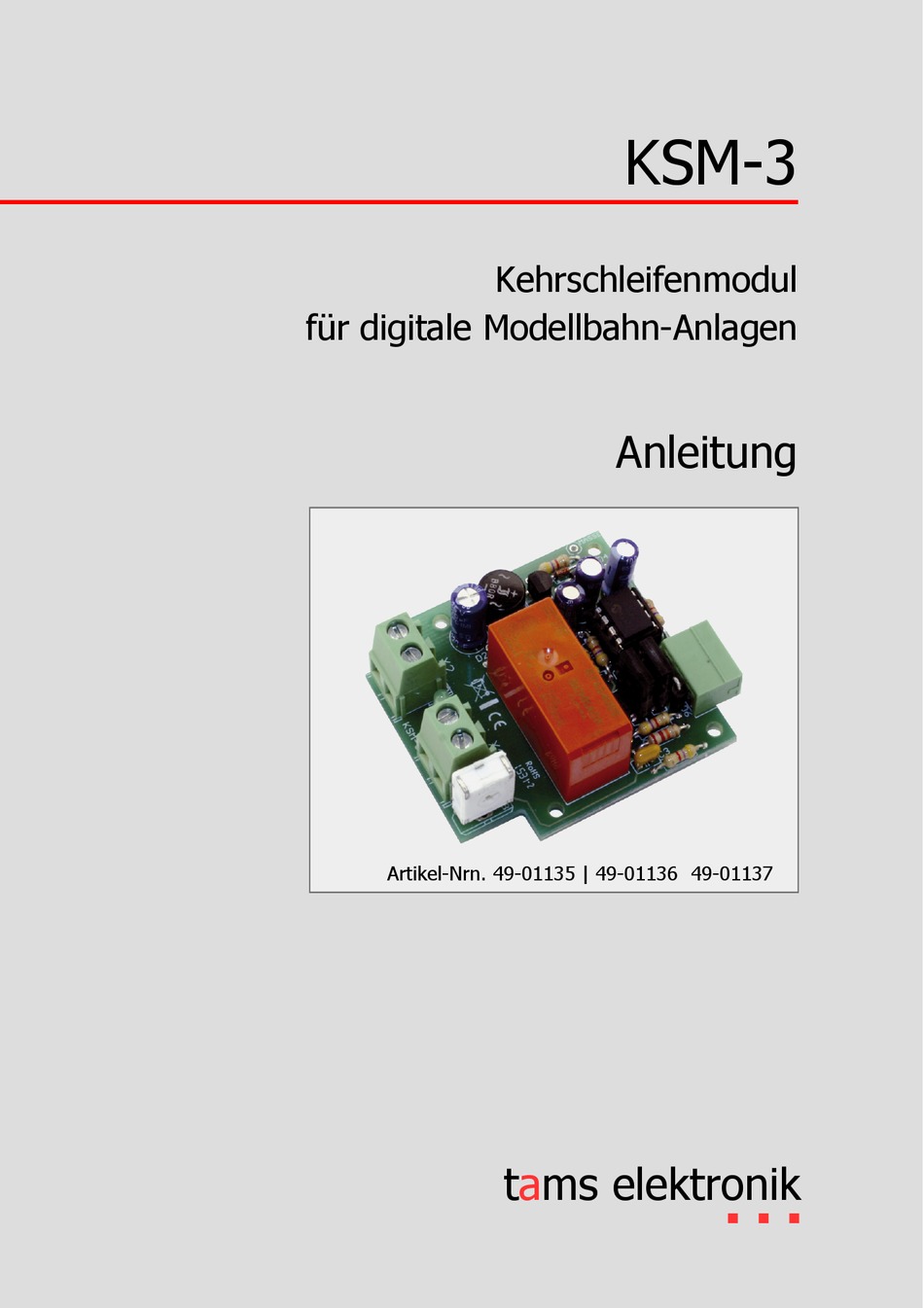

- Seite 1 KSM-3 Kehrschleifenmodul für digitale Modellbahn-Anlagen Anleitung Artikel-Nrn. 49-01135 | 49-01136 49-01137 tams elektronik n n n...
- Seite 2 © Tams Elektronik GmbH Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung vorbehalten. Vervielfältigungen, Reproduktionen und Umarbeitungen in jeglicher Form bedürfen der schriftlichen Genehmigung durch die Tams Elektronik GmbH. Technische Änderungen vorbehalten. Ausdruck des Handbuchs Die Formatierung ist für den doppelseitigen Ausdruck optimiert. Die Standard-Seitengröße ist DIN A5.
-
Seite 3: Inhaltsverzeichnis
1.4. Sicherheitshinweise....................5 1.5. Pflege........................5 2. Funktion........................6 2.1. Problematik......................6 2.2. Funktionsweise des KSM-3..................6 2.3. Ablauf........................7 2.4. Konzeption einer Anlage mit dem KSM-3..............8 2.5. Einsatz mit einer Drehscheibe................8 3. Zusammenbau des Bausatzes..................9 3.1. Sicherheitshinweise....................9 3.2. Richtig löten.......................10 3.3. Vorbereitungen....................11 3.4. Bestückungspläne und Stückliste.................13 3.5. -
Seite 4: Einstieg
Anschluss der Weiche: > 0,25 mm² Anschluss einer Weiche mit motorischem Antrieb Das KSM-3 hat einen Anschluss, an den eine Weiche mit Doppelspulenantrieb direkt angeschlossen werden kann. Um eine Weiche mit motorischem Anschluss anschließen zu können, benötigen Sie zusätzlich einen Adapter: ... -
Seite 5: Bestimmungsgemäßer Gebrauch
KSM-3 1.3. Bestimmungsgemäßer Gebrauch Das Kehrschleifenmodul ist für den Einsatz in Modellbahn-Anlagen entsprechend den Angaben in der Anleitung vorgesehen. Jeder andere Gebrauch ist nicht bestimmungsgemäß und führt zum Verlust des Garantieanspruchs. Zum bestimmungsgemäßen Gebrauch gehört auch das Lesen, Verstehen und Befolgen aller Teile der Anleitung. Das Kehrschleifenmodul ist nicht dafür bestimmt, von Kindern unter 14 Jahren angeschlossen und eingesetzt zu werden. -
Seite 6: Funktion
Der Schwellenwert für den Polaritätswechsel ist abhängig von der anliegenden Gleisspannung und muss daher individuell über ein Trimmpoti eingestellt werden. Um eine präzise Einstellung zu ermöglichen, leuchtet auf dem KSM-3 eine LED auf, sobald der Schwellenwert (für die jeweilige Anlage) optimal eingestellt ist. Damit wird sichergestellt, dass Schäden an Rädern, Stromabnehmern und Schienen wirkungsvoll verhindert werden und die Lok die Trennstelle ruckfrei überfährt. -
Seite 7: Ablauf
KSM-3 2.3. Ablauf Phase 1: Entsprechend der aktuellen Weichenstellung fährt die Lok links oder rechts herum in die Kehrschleife. Wenn die Lok in einer bestimmten Richtung durch die Kehrschleife fahren sollen, kann die Weiche von außen entsprechend gestellt werden. -
Seite 8: Konzeption Einer Anlage Mit Dem Ksm-3
2.5. Einsatz mit einer Drehscheibe Bei Drehscheiben können nach dem Drehen der Brücke an den Übergängen zwischen Brücke und den übrigen Gleisen ebenfalls unterschiedliche Polaritäten aufeinandertreffen. Das KSM-3 kann hier Abhilfe schaffen. Dazu wird die Brücke wie das Innere der Kehrschleife angeschlossen. -
Seite 9: Zusammenbau Des Bausatzes
KSM-3 3. Zusammenbau des Bausatzes Diesen Abschnitt können Sie überspringen, wenn Sie einen Fertig-Baustein oder ein Fertig- Gerät erworben haben. 3.1. Sicherheitshinweise Mechanische Gefährdungen Abgeknipste Litzen und Drähte können scharfe Spitzen haben. Dies kann bei unachtsamem Zugreifen zu Hautverletzungen führen. Achten Sie daher beim Zugreifen auf scharfe Spitzen. -
Seite 10: Richtig Löten
KSM-3 tams elektronik Schulen, Ausbildungseinrichtungen, Hobby- Selbsthilfewerkstätten Zusammenbau, der Einbau und das Betreiben von Baugruppen durch geschultes Personal verantwortlich zu überwachen. In gewerblichen Einrichtungen sind die Unfallverhütungs- vorschriften der gewerblichen Berufsgenossenschaften zu beachten. 3.2. Richtig löten Verwenden Sie einen Lötkolben mit Temperaturregelung, den Sie auf ca. 300 °C einstellen. -
Seite 11: Vorbereitungen
KSM-3 3.3. Vorbereitungen Legen Sie die Bauteile sortiert vor sich auf den Arbeitsplatz. Die verschiedenen Bauteile haben folgende Besonderheiten, die Sie beim Zusammenbau beachten müssen: Widerstände Widerstände "bremsen" den Stromfluss. Der Wert von Widerständen für kleinere Leistungen wird durch Farbringe dargestellt. Jede Farbe steht dabei für eine andere Ziffer. - Seite 12 KSM-3 tams elektronik Leuchtdioden (LEDs) Wenn Leuchtdioden in Durchlassrichtung betrieben werden, leuchten sie. Sie sind in vielen verschiedenen Ausführungen (im Hinblick auf Farbe, Größe, Form, Leuchtkraft, max. Strom, Brennspannung) verfügbar. Leuchtdioden müssen immer über einen Vorwiderstand betrieben werden, da sie bei zu hohem Stromfluss nach kurzer Betriebsdauer zerstört werden.
-
Seite 13: Bestückungspläne Und Stückliste
KSM-3 Relais Relais sind elektrische Umschalter, d.h. je nach Stellung wird die eine oder andere (interne) Verbindung geschlossen. Die Funktionsweise monostabiler Relais ist vergleichbar mit der eines Tasters, d.h. die Verbindung bleibt nur so lange geschlossen, wie die Spannung anliegt. - Seite 14 KSM-3 tams elektronik Stückliste Widerstände 150 R2, R3, R4, R6, R7, R9 4,7 k 22 k Trimmpotis 10 k (stehend) Dioden D1, D2, D3, D6, D7 1N400x, x=2...7 Zener-Dioden LEDs 3 mm (grün) Gleichrichter D1-4 B80C1500 (oder vergleichbar) Kondensatoren...
-
Seite 15: Den Bausatz Zusammenbauen
KSM-3 3.5. Den Bausatz zusammenbauen Gehen Sie entsprechend der Reihenfolge in der nachfolgenden Liste vor. Verlöten Sie zunächst die Bauteile von der Lötseite und trennen Sie die überstehenden Drahtenden mit einem Seitenschneider knapp über der Lötstelle ab. Beachten Sie die Hinweise zum Löten in Abschnitt 3.2. -
Seite 16: Eine Sichtprüfung Durchführen
KSM-3 tams elektronik Anschluss- Anreihklemmen und Wannenstecker für die steckbare klemmen Anschlussklemme. Trimmpoti Die Einbaurichtung ist durch die Anordnung der drei Anschlüsse vorgegeben. IC im DIL- Stecken Sie das IC in den eingelöteten IC-Sockel. Berühren Sie das Gehäuse IC nicht, bevor Sie sich z.B. durch einen Griff an einen Heizkörper "entladen"... -
Seite 17: Anschlüsse Ksm-3| 17
KSM-3 4. Anschlüsse KSM-3 4.1. Die Kehrschleife von der Anlage trennen Trennen Sie zunächst die Kehrschleife komplett vom übrigen Gleisnetz. Die beiden Trennstellen sollten möglichst direkt an der Weiche angeordnet werden. 4.2. Anschlüsse An den Anschlüssen des Bausteins sind zwei Anreihklemmen für die Anschlüsse an die Gleise und eine steckbare Anschlussklemme für den Anschluss der Weiche (bestehend aus einem... -
Seite 18: Einstellen Des Schwellenwertes Für Den Polaritätswechsel
3 →Weichenstellung 2 Anschluss der Weiche Der Anschluss einer Weiche an das KSM-3 ist optional. Auf den Anschluss kann verzichtet werden, wenn die Weiche nicht automatisch geschaltet werden soll. Jeder der beiden Trennstellen ist eine Weichenstellung fest zugeordnet. Ob es sich um die Stellung "Abzweig"... -
Seite 19: Anschluss An Eine Drehscheibe
KSM-3 4.4. Anschluss an eine Drehscheibe Sie können das KSM-3 auch zusammen mit einer Drehscheibe einsetzen. Schienen der Brücke. Die Zuordnung zu den Anschlüssen 1 und 2 ist beliebig. Gleisausgang des Boosters 1 → Anschluss für "innere" Schiene 2 →... -
Seite 20: Checkliste Zur Fehlersuche Und Fehlerbehebung
Version "Bausatz": Das IC ist verkehrt herum in die Fassung eingesetzt. Das IC ist in diesem Falle defekt und muß ersetzt werden. (Das programmierte IC ist nur direkt von Tams Elektronik zu beziehen!) Die Digitalzentrale schaltet im Betrieb ab. -
Seite 21: Technische Hotline
KSM-3 5.1. Technische Hotline Bei Rückfragen zum Einsatz des Kehrschleifenmoduls hilft Ihnen unsere Technische Hotline (Telefonnummer und Mailadresse auf der letzten Seite). 5.2. Reparaturen Sie können uns ein defektes Kehrschleifenmoduls zur Reparatur einschicken (Adresse auf der letzten Seite). Im Gewährleistungs- oder Garantiefall ist die Reparatur für Sie kostenlos. Als Nachweis eines etwaigen Gewährleistungs- oder Garantieanspruchs legen Sie Ihrer... -
Seite 22: Technische Daten
KSM-3 tams elektronik 6. Technische Daten Digitalprotokolle Digitalformate alle Schnittstellen, Aus- und Eingänge Gleisausgänge 2 für den Anschluss der Gleise im Inneren der Kehrschleife 2 für den Anschluss der Gleise außerhalb der Kehrschleife Weichenausgang Anschluss einer Weiche optional Anzahl: 1 Für den direkten Anschluss einer Weiche mit... - Seite 23 KSM-3 Umgebung Für den Gebrauch in geschlossenen Räumen Umgebungstemperatur im 0 ~ + 30 °C Betrieb Zulässige relative 10 ~ 85% (nicht kondensierend) Luftfeuchtigkeit im Betrieb Umgebungstemperatur bei - 10 ~ + 40 °C Lagerung Zulässige relative 10 ~ 85% (nicht kondensierend)
-
Seite 24: Garantie, Eu-Konformität & Weee
KSM-3 tams elektronik 7. Garantie, EU-Konformität & WEEE 7.1. Garantieerklärung Für dieses Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kaufdatum des Erstkunden, maximal jedoch 3 Jahre nach Ende der Serienherstellung des Produktes. Erstkunde ist der Verbraucher, der als erstes das Produkt erworben hat von uns, einem Händler oder einer anderen natürlichen oder juristischen Person, die das Produkt im Rahmen ihrer selbständigen... -
Seite 25: Eg-Konformitätserklärung
KSM-3 7.2. EG-Konformitätserklärung Dieses Produkt erfüllt die Forderungen der nachfolgend genannten EU-Richtlinien und trägt dafür die CE-Kennzeichnung. 2001/95/EU Produktsicherheits-Richtlinie 2015/863/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) 2014/30/EU über elektromagnetische Verträglichkeit (EMV-Richtlinie). Zu Grunde liegende... - Seite 26 KSM-3 tams elektronik...
- Seite 27 KSM-3...
