6.1. Anschlussbelegung

Kabel-
farbe
X1 weiß
X2 grün
X3 braun
X4 schwarz
X5 rot
X6 gelb
X7 blau

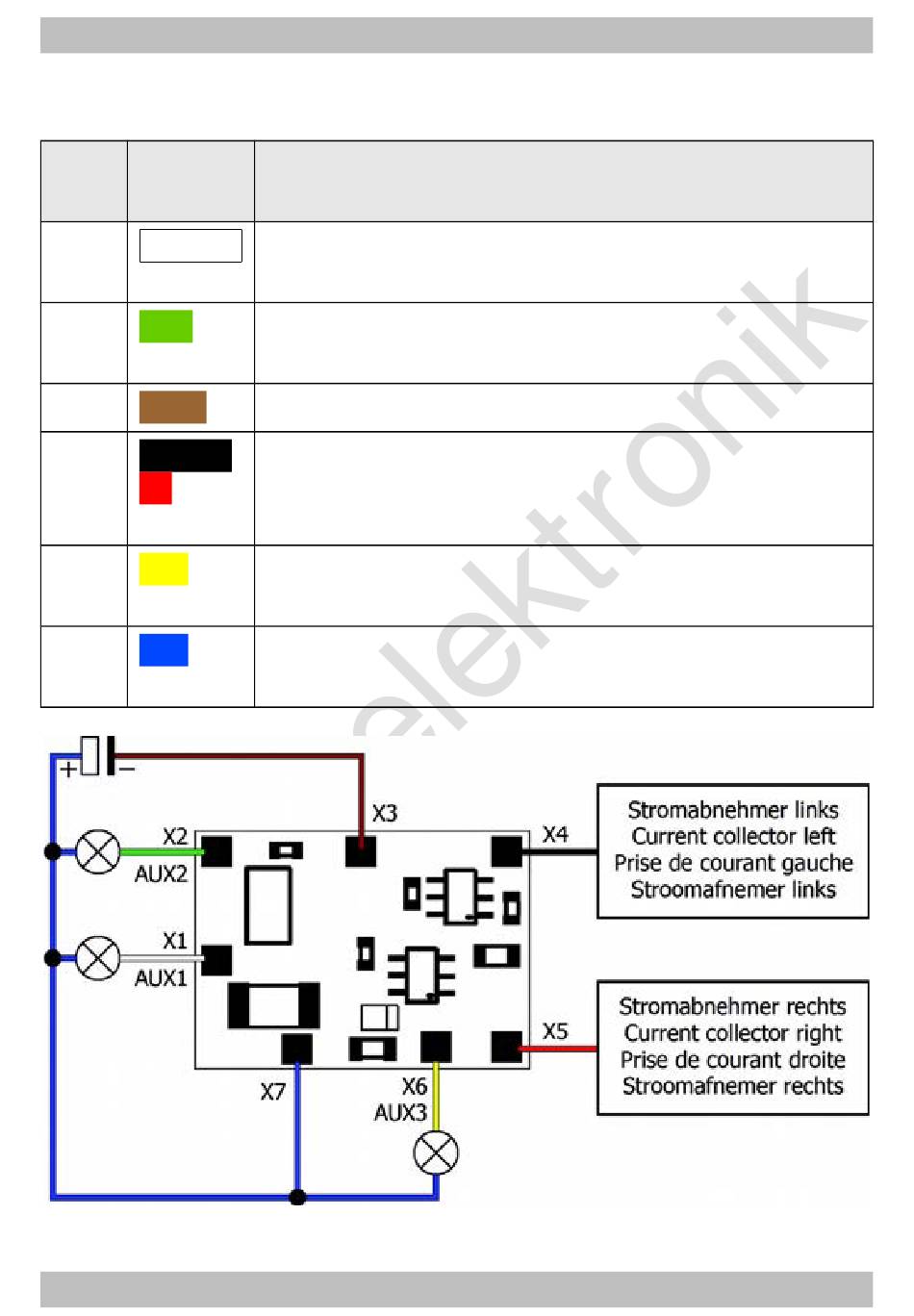

Fig. 1: Anschlüsse
Anschluss an
(für Nutzung der werkseitigen Einstellungen)
AUX1 (Licht Vorwärtsfahrt, Funktionstaste F0)
max. Strom: 300 mA
AUX2 (Funktionstaste F1)
max. Strom: 300 mA
Stützelko Minuspol (-)
Stromabnahme
X4= linker Stromabnehmer (bzw. Gehäusemasse)
X5= rechter Stromabnehmer (bzw. Schleifer)
AUX3 (Licht Rückwärtsfahrt, Funktionstaste F0)
max. Strom: 100 mA
Rückleiter für alle Funktionen (+)
Stützelko Pluspol (+)
(rechts / links in Fahrtrichtung gesehen)
