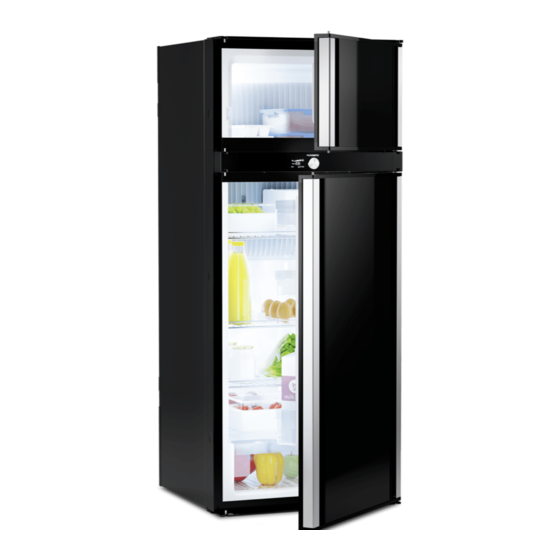

REFRIGERATION
RMD10.5, RMD10.5S, RMD10.5T,
RMD10.5X, RMD10.5XS, RMD10.5XT
Absorber refrigerator
EN
Installation Manual. . . . . . . . . . . . . . . . . . . . 12
Absorber-Kühlschrank
DE
Montageanleitung. . . . . . . . . . . . . . . . . . . .27
Réfrigérateur à absorption
FR
Instructions de montage . . . . . . . . . . . . . . .43
Absorptiekoelkast
NL
Montagehandleiding . . . . . . . . . . . . . . . . .59
10-SERIES
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic 10-Serie
Inhaltszusammenfassung für Dometic 10-Serie
- Seite 1 REFRIGERATION 10-SERIES RMD10.5, RMD10.5S, RMD10.5T, RMD10.5X, RMD10.5XS, RMD10.5XT Absorber refrigerator Installation Manual....12 Absorber-Kühlschrank Montageanleitung....27 Réfrigérateur à...
- Seite 3 RMD10 d 90° RMD 10.5, RMD 10.5X, RMD 10.5S, RMD 10.5T RMD 10.5XT, RMD 10.5XS 523 mm 605 mm 523 mm 550 mm...
- Seite 4 RMD10...
- Seite 5 RMD10 15 – 25 mm > 25 mm 0.59 in. – 0.98 in. > 25 mm > 0.98 in. > 0.98 in. 15 – 25 mm 0.59 in. – 0.98 in.
- Seite 6 RMD10 ≥ 300 mm ≥ 11.81 in.
- Seite 7 RMD10 < 5 mm 5 mm - 10 mm...
- Seite 8 RMD10 t 40 mm...
- Seite 9 RMD10...
- Seite 10 RMD10 Black Brown Blue Pink Violet White Schwarz Braun Blau Pink Violett Weiß Noir Marron Bleu Rouge Rosa Violeta Blanc Zwart Bruin Blauw Rood Roze Paars...
- Seite 11 RMD10 22 23 24 B A D L PE...
-
Seite 27: Erläuterung Der Symbole
Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter dometic.com. Inhalt Erläuterung der Symbole ........27 Sicherheitshinweise . -
Seite 28: Sicherheitshinweise
Sicherheitshinweise RMD10 HINWEIS Ergänzende Informationen zur Bedienung des Produktes. Sicherheitshinweise WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen. Explosionsgefahr • Öffnen Sie niemals das Absorberaggregat. Es steht unter hohem Druck und kann Verletzungen verursachen, wenn es geöffnet wird. •... - Seite 29 RMD10 Sicherheitshinweise VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen. Elektrischer Schlag • Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. Quetschgefahr • Fassen Sie nicht in das Scharnier. ACHTUNG! Beschädigungsgefahr • Halten Sie das Gerät beim Transport nur am Gerätekorpus fest. Halten Sie das Gerät niemals am Absorberaggregat, den Kühlrippen, den Gasleitungen, der Tür oder dem Bedienfeld fest.
-
Seite 30: Zubehör
Zubehör RMD10 Zubehör Beschreibung Flexible Gasleitung Dichtung für zugluftsicheren Einbau bei einem Spalt von 1 – 5 mm (Abb. 7 B, Seite 7) Dichtung für zugluftsicheren Einbau bei einem Spalt von 5 – 10 mm (Abb. 7 B, Seite 7) Winterabdeckung LS300 für das Lüftungsgitter Adapterkabel •... -
Seite 31: Kühlschrank Aufstellen
RMD10 Kühlschrank aufstellen • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. Kühlschrank aufstellen Die Anleitung zum Wechseln des Türanschlags und der Dekorplatte fin- den Sie online unter: http://qr.dometic.com/berFOL... - Seite 32 Kühlschrank aufstellen RMD10 • Sehen Sie oberhalb des Kühlschranks ein Wärmeleitblech vor (Abb. 3 1, Seite 4), damit sich die Wärme nicht im Fahrzeug staut. • Der Abstand zwischen Kühlschrank und Rückwand muss mindestens 15 mm, höchstens jedoch 25 mm betragen. •...
-
Seite 33: Kühlschrank Zugdicht Einbauen
RMD10 Kühlschrank aufstellen Kühlschrank zugdicht einbauen WARNUNG! Brandgefahr! • Verwenden Sie zum zugdichten Einbau keine leicht entflammbaren Materialien wie Silikon-Dichtungsmassen, Montageschaum oder Ähnliches. • Positionieren Sie das Gerät so, dass kein Anschlusskabel beschädigt oder eingeklemmt wird. • Platzieren Sie nicht mehrere Steckdosen oder tragbare Netzteile hin- ter dem Gerät. -
Seite 34: Be- Und Entlüftungsöffnungen Herstellen
Kühlschrank aufstellen RMD10 Seitlicher Spaltabstand von 5 mm bis 10 mm zwischen Kühlschrank und Möbelstück (C) ➤ Kleben Sie die doppellippige Dichtung (siehe Kapitel „Zubehör“ auf Seite 30) an die Seite des Möbelstücks (4). ➤ Schieben Sie die Kühlschrank-Ofen-Kombination gegen die doppellippige Dich- tung an dem Möbelstück. -
Seite 35: Lüftungsgitter Montieren
RMD10 Kühlschrank aufstellen Lüftungsgitter montieren HINWEIS Verwenden Sie ausschließlich Original-Lüftungsgitter von Dometic, um einen sicheren Betrieb zu gewährleisten. Nr. in Beschreibung Abb. 9, Seite 8 Schieber Lüftungsgitter Einbaurahmen Halterung für Kondenswasserablauf ➤ Dichten Sie den Einbaurahmen ab, um die Verbindung wasserdicht zu machen (Abb. -
Seite 36: Dachentlüfter Montieren
Kühlschrank aufstellen RMD10 Dachentlüfter montieren Nr. in Beschreibung Abb. c, Seite 9 Haube Einbaurahmen ➤ Dichten Sie den Einbaurahmen ab, um die Verbindung wasserdicht zu machen (Abb. d, Seite 9). ➤ Setzen Sie den Einbaurahmen ein und schrauben Sie ihn fest (Abb. e, Seite 9). Benutzen Sie dafür alle Befestigungsbohrungen. -
Seite 37: Kühlschrank Anschließen
Gasart betrieben werden. • Bitte beachten Sie die in Ihrem Land zugelassenen Drücke. Verwen- den Sie nur festeingestellte Druckregler, die den nationalen Vor- schriften entsprechen. HINWEIS Optional können Sie die flexible Gasanschlussleitung von Dometic ver- wenden, um die Installation spannungsfrei zu halten. -
Seite 38: An Gleichstrom Und Wechselstrom Anschließen
Kühlschrank anschließen RMD10 Der Kühlschrank muss durch eine Absperreinrichtung in der Gasleitung separat absperrbar sein. Die Absperreinrichtung muss leicht zugänglich sein. ➤ Schließen Sie den Kühlschrank fest per Hand an die Gasversorgung an (Abb. h, Seite 10): ACHTUNG! Verwenden Sie für den Anschluss der Gaszuleitung an den Gaseinlass- anschluss des Kühlschranks stets einen zweiten Schraubenschlüssel (Größe 17 mm). - Seite 39 RMD10 Kühlschrank anschließen HINWEIS • Der Gerätestecker darf nicht direkt hinter dem Lüftungsgitter plat- ziert werden, um eine Beeinträchtigung der Luftzirkulation zu verhin- dern und den Gerätestecker vor Wasserspritzern zu schützen. • Der Gerätestecker des Wechselstrom-Anschlusskabels darf nicht abgeschnitten werden. •...
- Seite 40 Kühlschrank anschließen RMD10 Nr. in Beschreibung Abb. i, Seite 11 Lüfter 2 (falls Optionsmodul verfügbar ist) Lüfter 1 (falls Optionsmodul verfügbar ist) Optionsmodul Gleichstromversorgung Ofen (falls Optionsmodul verfügbar ist) Gleichstromversorgung Optionsmodul CI-Bus-Anschluss Gleichstromanschluss Gehäuse 12-V-Klemme (Vorderansicht) • AMP/TE Tyco: 180906 •...
- Seite 41 RMD10 Kühlschrank anschließen Beachten Sie folgende Leitungsquerschnitte: • Querschnitt für Anschlüsse an das Heizelement: min. 6 mm² Um eine gute Kühlleistung zu gewährleisten, stellen Sie sicher, dass der Span- nungsverlust von der Stromversorgung zur Anschlussklemme des Kühlschranks <0,8 Vg beträgt. •...
-
Seite 42: Technische Daten
1245 x 523 x 550 mm 605 mm 605 mm 550 mm Gewicht 40 kg 41,5 kg 40,5 kg 39 kg Prüfung/Zertifikat Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe dometic.com/dealer).
