4 Vor der Installation

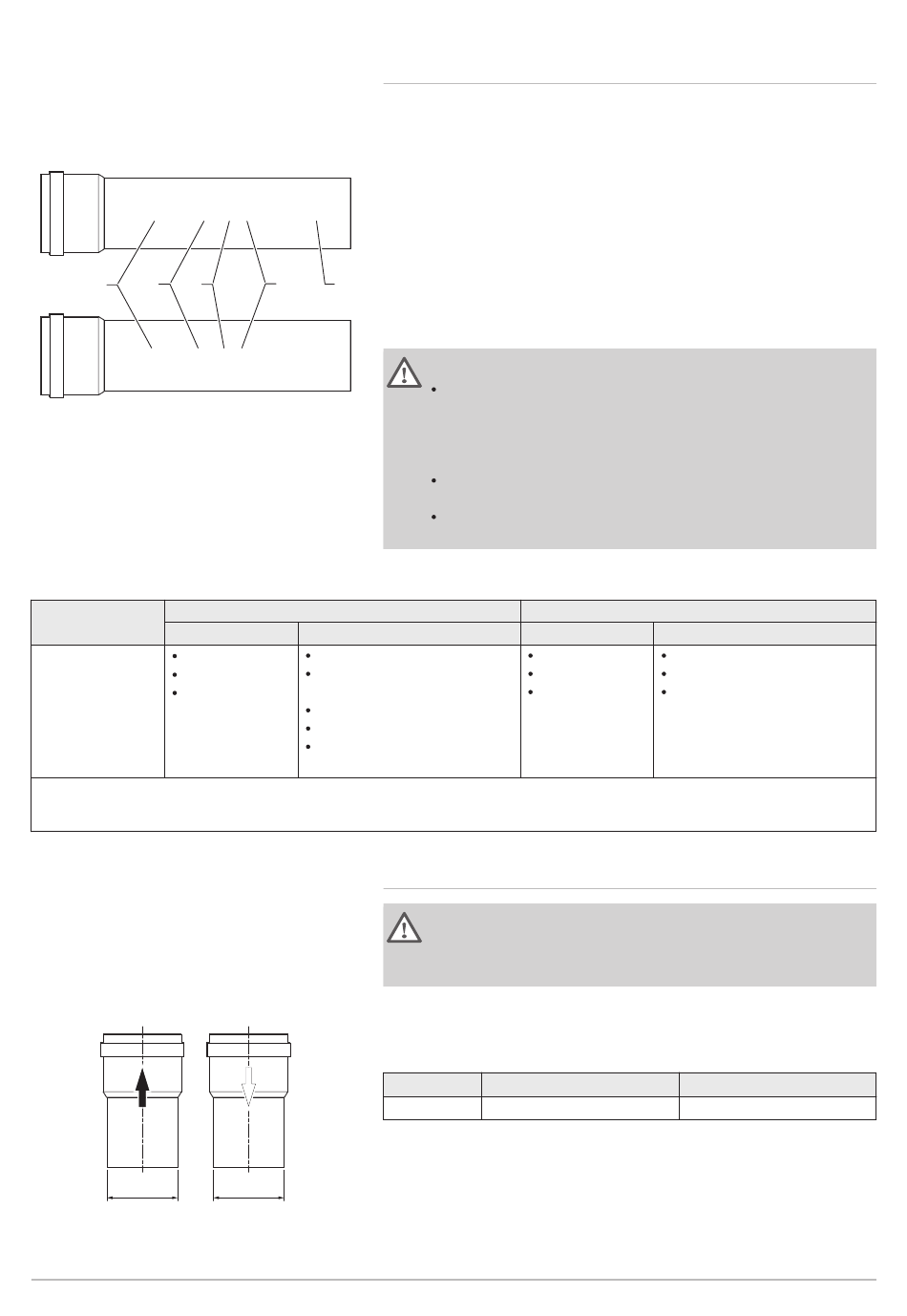

Abb.5 Probestück
EN 14471 - T120 P1 W 1 O50 LI E U0
1 2 3
EN 1856-1 - T120 P1 W VxL40045 G(xx)
Tab.10 Übersicht Materialeigenschaften
Ausführung Abgasstutzen
Werkstoff
Einwandig, starr Kunststoff
Edelstahl
Dickwandig,
Aluminium
(1) gemäß EN 14471
(2) gemäß EN 1856
(3) gemäß EN 13501-1
Abb.6 Abmessungen paralleler Anschluss
ød
1
20
4.5.2
Mit dem Probestück am Abgasstutzenmaterial prüfen, ob es für die
Verwendung an diesem Gerät geeignet ist.
4 5
AD-3001120-01
Materialeigenschaften
Mit CE-Kennzeichnung
(1)
Temperaturklasse T120 oder
(2)
höher
Kondensatklasse W (nass)
(2)
Druckklasse P1 oder H1
Feuerwiderstandsklasse E
oder besser
(3)
4.5.3
d
D
Tab.11
80/80 mm
øD
1
AD-3000963-01

Material

1 EN 14471 von EN 1856–1: Das Material ist gemäß diesem
Standard CE zugelassen. Für Kunststoff ist es EN 14471, Für
Aluminium und Edelstahl ist es EN 1856-1.
2 T120: Das Material hat Temperaturklasse T120. Eine höhere
Nummer ist ebenfalls zulässig, aber keine niedrigere.
3 P1: Das Material fällt in Druckklasse P1. H1 ist ebenfalls zulässig.
4 W: Das Material ist nicht geeignet für Kondenswasser (W='wet'). D
ist nicht zulässig (D='dry').
5 E: Das Material fällt in Feuerwiderstandsklasse E. Klasse A bis D
sind ebenfalls zulässig, F ist nicht zulässig. Gilt nur für Kunststoff.
Warnung!
Die Kupplungen und Verbindungen können sich unter
Umständen je nach Hersteller unterscheiden. Es wir abgeraten,
Rohre, Kupplungen und Verbindungen verschiedener Hersteller
zu kombinieren. Dies gilt auch für Dachdurchführungen und
gemeinsame Kanäle.
Die verwendeten Materialien müssen den geltenden Richtlinien
und Normen entsprechen.
Zur Verwendung von flexiblem Abgasstutzenmaterial beraten
wir Sie gerne.
Luftzufuhr
Werkstoff
Kunststoff
Edelstahl
Aluminium

Abmessungen Abgasstutzenleitung

Warnung!
Die mit dem Abgasadapter verbundenen Leitungen müssen
hinsichtlich der Abmessungen die folgenden Anforderungen
erfüllen.
Äußere Abmessungen Abgasstutzenleitung
1
Äußere Abmessungen Luftzufuhrleitung
1
Leitungsabmessungen
d (min.-max.)
1
79,3 - 80,3 mm
Materialeigenschaften
Mit CE-Kennzeichnung
Druckklasse P1 oder H1
Feuerwiderstandsklasse E
oder besser
(3)
D (min.-max.)
1
79,3 - 80,3 mm
7680250 - v.03 - 19112018
