5.5 Elektrische Anschlüsse

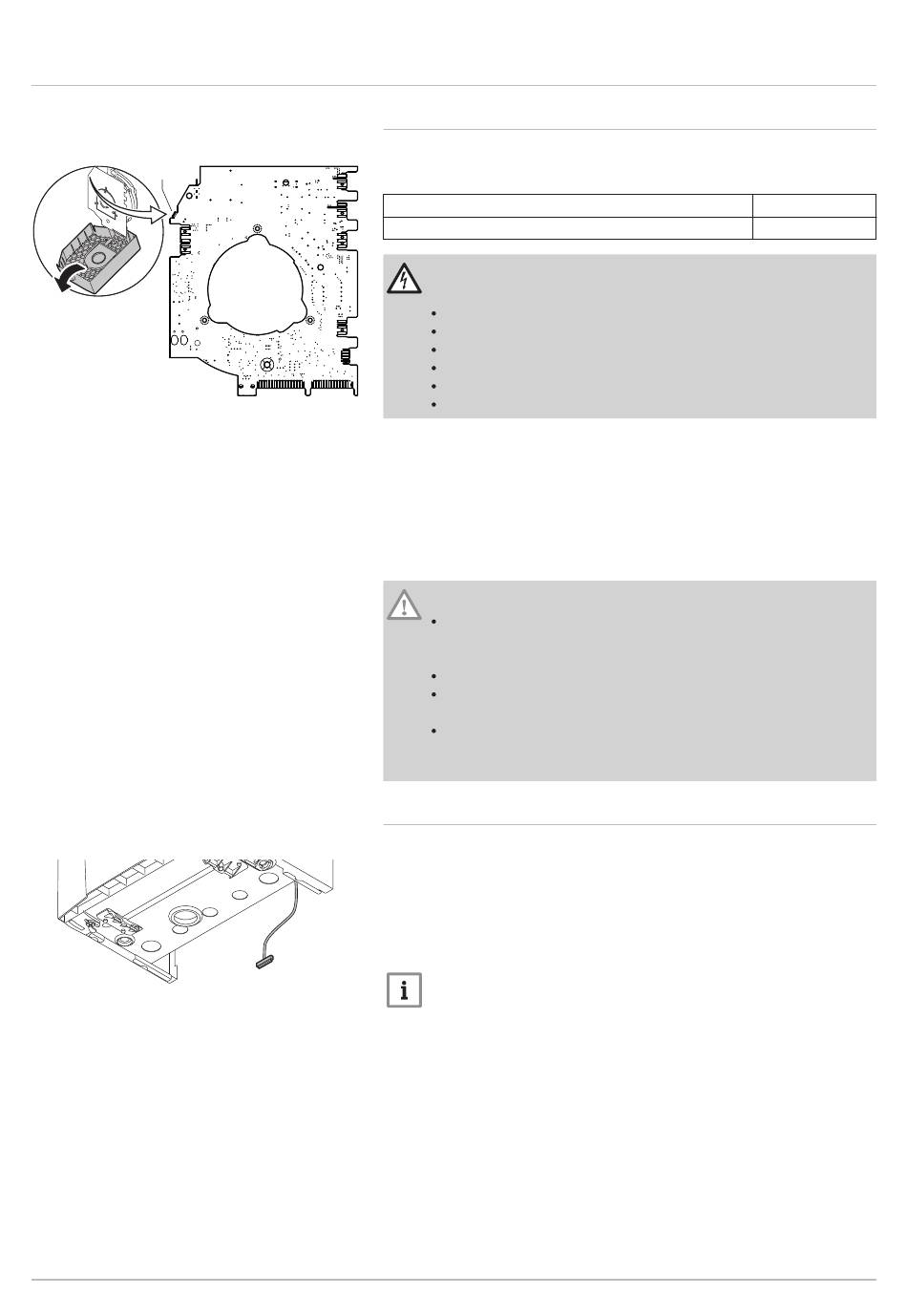

Abb.19 CU-GH09
JP1
Abb.20 Kabel mit Stecker
7680250 - v.03 - 19112018
5.5.1

Regelungseinheit

Die Tabelle stellt wichtige Anschlusswerte der Regelungseinheit zur
Verfügung.
Versorgungsspannung
Hauptsicherungswert F1 (230 VAC)
Stromschlaggefahr!
Folgende Heizkesselkomponenten stehen unter 230 V-Spannung:
(Elektrischer Anschluss) Umwälzpumpe
(Elektrischer Anschluss) Gebläse
(Elektrischer Anschluss) Gasventilbaugruppe 230 RAC
(Elektrischer Anschluss an das) Dreiwegeventil.
Die meisten Elemente des Schaltfelds
(Anschluss) Netzkabel
AD-3001290-01
Der Kessel ist mit einem Stecker mit Schutzkontakt (Kabellänge 1,5 m)
ausgestattet und für eine 230 VAC/50 Hz-Stromversorgung mit einer
Phase/Null/Erde geeignet. Das Stromversorgungskabel ist an dem
Stecker X1 angeschlossen. Eine Ersatzsicherung befindet sich im
Gehäuse der Steuereinheit. Der Heizkessel ist phasenunempfindlich. Die
Steuereinheit ist vollständig mit Gebläse, Venturirohr und
Gasventilbaugruppe integriert. Der Heizkessel ist vollständig
vorverdrahtet.
Vorsicht!
Das Ersatzkabel muss immer bei Remeha bestellt werden. Das
Netzkabel darf nur von Remeha oder von einem von Remeha
zertifizierten Fachhandwerkern ausgetauscht werden.
Der Stecker des Heizkessels muss stets zugänglich sein.
Einen Trenntrafo für andere Anschlusswerte als oben
angegeben verwenden.
Wenn der Kessel an eine 2-Phasenstromversorgung
angeschlossen ist, muss Jumper JP1 der Steuereinheit (unter
der Schutzabdeckung) entfernt werden
5.5.2

Anschluss des Schaltfelds

Mit dem Gerät wird serienmäßig die Control Box zum Schaltfeld
mitgeliefert. Die verschiedenen Anschlussoptionen auf der
Standardleiterplatte werden in den folgenden Absätzen detailliert
beschrieben.
Die Control Box muss mit dem mitgelieferten Kabel an die Steuereinheit
angeschlossen werden. Wie folgt vorgehen:
Wichtig:
AD-3001229-02
Unter dem Kessel befindet sich ein Kabel mit einem Anschluss für
die Steuereinheit.
5 Installation
230 VAC/50 Hz
1,6 AT
27
