4

Vor der Installation

4.1

Installationsvorschriften

4.2

Wahl des Aufstellungsortes

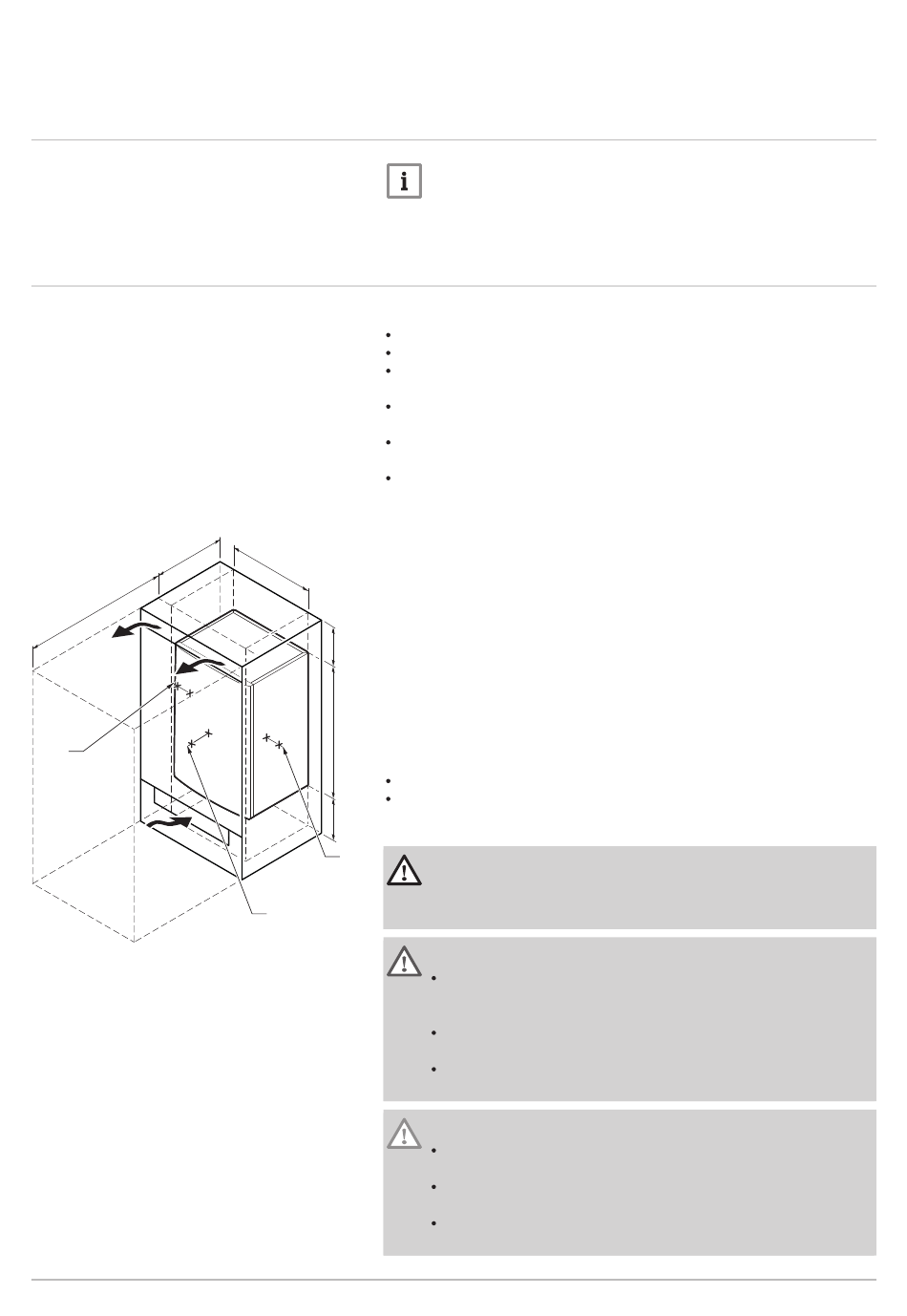

Abb.3 Installationsbereich
B
A
S1
3
S2
7680250 - v.03 - 19112018
Wichtig:
Der Heizkessel muss von einem qualifizierten Fachhandwerkern
unter Einhaltung der vor Ort geltenden Vorschriften installiert
werden.
Bei der Wahl des Aufstellungsortes für die Anlage sind zu berücksichtigen:
Die Vorschriften.
Der notwendige Platzbedarf der Anlage.
Der erforderliche Raum um den Heizkessel für gute Zugänglichkeit und
zur Erleichterung der Wartung.
Der erforderliche Raum unter dem Heizkessel für Ein- und Ausbau von
Siphon und Control Box.
Die zulässige Position des Abgasstutzens und/oder der
Luftzufuhröffnung.
Die Ebenheit der Fläche.
A ≥ 1000 mm
B 364 mm
C 368 mm
C
D ≥ 250 mm
E 554 mm
F ≥ 250 mm
Wenn der Heizkessel in einem geschlossenen Schrank montiert wird,
muss der Mindestabstand zwischen dem Heizkessel und den
D
Schrankwänden berücksichtigt werden.
1 ≥ 100 mm (vorne)
2 ≥ 40 mm (rechte Seite)
3 ≥ 50 mm (linke Seite)
E
Außerdem Öffnungen vorsehen, um folgenden Risiken vorzubeugen:
Gasansammlung
Aufheizen der Verkleidung
F Mindestquerschnitt der Öffnungen: S1 + S2 = 150 cm
Gefahr!
2
Das Lagern von brennbaren Produkten und Substanzen im
Heizkessel oder in dessen Nähe (auch vorübergehend) ist
untersagt.
1
AD-3000954-02
Warnung!
Vorsicht!
Das Gerät an einer stabilen Wand anbringen, die das Gewicht
des mit Wasser befüllten Heizkessels und der kompletten
Ausrüstung tragen kann.
Das Gerät nicht über einer Wärmequelle oder einem Ofen
aufstellen.
Den Kessel niemals so montieren, dass er direktem oder
indirektem Sonnenlicht ausgesetzt ist.
Der Heizkessel muss in einem frostfreien Raum installiert
werden.
In der Nähe des Heizkessels muss ein Stromanschluss mit
Erdung vorhanden sein.
In der Nähe des Heizkessels muss ein Anschluss zum Ablauf
für den Kondenswasserablauf vorhanden sein.
4 Vor der Installation
