Pronar N161 KAPITEL 3

3.2.6 ZWEIWALZEN-STREUWERK

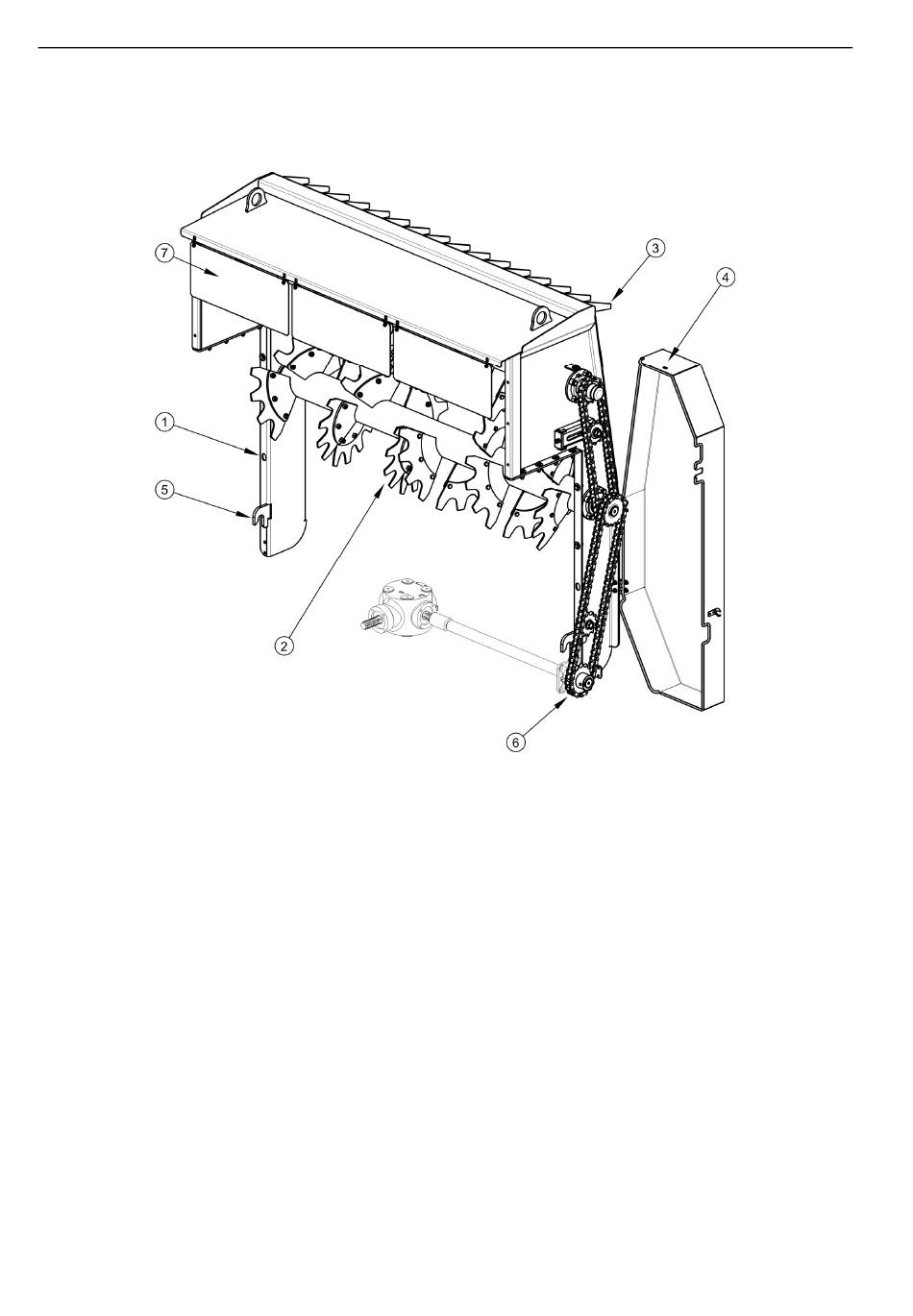

ABBILDUNG 3.6 Zweiwalzen-Streuwerk
(1) Streuwerkrahmen, (2) Schneckenwelle, (3) Zerkleinerungsstange, (4) Seitenabdeckung,
(5) Befestigungshaken, (6) Kettenvorrichtung
Das Streuwerk mit zwei Wellen dient zum Zerkleinern und zur Ausbringung des Düngers, der
mittels des Bodenförderer zugeführt wird. Den Aufbau des Streuwerks wurde in der
Abbildung (3.6) dargestellt. Es wird in Form vom Rahmen (1) mit Schneckenwellen gefertigt.
Der Rahmen besteht aus zwei seitlichen U-Profilen, die von oben mit einem rechteckigen
Profil verbunden sind. An das Profil sind Zerkleinerungsstangen (3) angebracht (sie dienen
zum Zerkleinern und Einebnen der Düngerfläche, die über den oberen Trommel
herausgeschleudert wird) sowie die obere Abdeckung, an die Schutzabdeckungen (7) für
Bediener montiert werden.
3.10
