ZONNEKAART Art. nr. 8092277 en op de
kaart MODBUS Art. nr. 8092278.
Voor de configuratie van de toestellen met
de kaart van de ketel, moet men de para-
meter installateur PAR 10 instellen.
3.6 SONDE TEMPERATUURMETING
Tabel 4 vermeldt de waarden van de
weerstand (Ω) afgelezen op de sondes CV,
tapwater en rook, in functie van de tempe-
ratuurschommelingen.
Bij defect van de sonde toevoer CV (SM),
retour CV (SR) en rooksonde (SF) zal ook
de ketel niet werken.
3.7

ELEKTRISCHE ONTSTEKING

Ontsteking en vlamdetectie wordt behe-
erd door twee elektroden gelegen op de
brander. Zij garanderen een interventietijd
van minder dan één seconde indien de
brander plots uitvalt of de gastoevoer plots
ontbreekt.
3.7.1 Werkcyclus
De ontsteking van de brander gebeurt bin-
nen max. 10 seconden max. na opening van
de gasklep.
Indien ontsteking ontbreekt en bijgevolg het
950
900
850
800
750
700
650
600
550
500
450
400
350
300
250
200
150
100
50
0
0 200 400
Portata (litri/h)
0
Debiet (l/u)
Pressioni disponibili (mbar)
RESTDRUKVERMIND. (mbar) 882
blokkeringssignaal wordt geactiveerd, kan
dit te wijten zijn aan de volgende oorzaken:
– Ontbreken van gas
De ontstekingselektrode provoceert voor
max. 10 sec. de ontlading, maar de ont-
steking vindt niet plaats en de brander
signaleert de anomalie.
Dit is mogelijk bij de eerste ontsteking of
na een lange periode van buitendienst-
stelling, door aanwezig- heid van lucht in
de gasbuis.
Dit kan te wijten zijn aan een gesloten
gaskraan of discontinuïteit in één van de
spoelen van de klep, waardoor de ope-
ning niet mogelijk is.
– De ontstekingselektrode produceert
geen ontlading.
Op de ketel constateert men enkel de
gasvrijgave naar de brander. Na 10 sec.
wordt de anomalie gesignaleerd.
Dit kan te wijten zijn aan discontinuïteit
in de bedrading van de elektrode of
aan een verkeerde bevestiging van de
aansluitpunten. Massa-elektrode of zeer
versleten elektrode: vervang hem. De
elektronische kaart is defect.
600 800 1000 1200
Portata (litri/h)
DEBIET (l/u)
300 600 800 1000
870 864 849 832
– Geen vlamdetectie
Bij ontsteking is de continue ontlading
van de elektrode zichtbaar, terwijl de
brander brandt. Na 10 sec. stopt de
ontlading, dooft de brander uit en wordt
de anomalie gesignaleerd.
Dit kan te wijten zijn aan discontinuïteit
in de bedrading van de elektrode of
een verkeerde bevestiging van de aan-
sluitpunten. Massa-elektrode of zeer
versleten elektrode: vervang hem. De
elektronische kaart is defect.
Bij stroomuitval zal de brander onmiddellijk
stoppen. Bij herstel van de elektrische voe-
ding zal de ketel zich automatisch terug in
werking stellen.

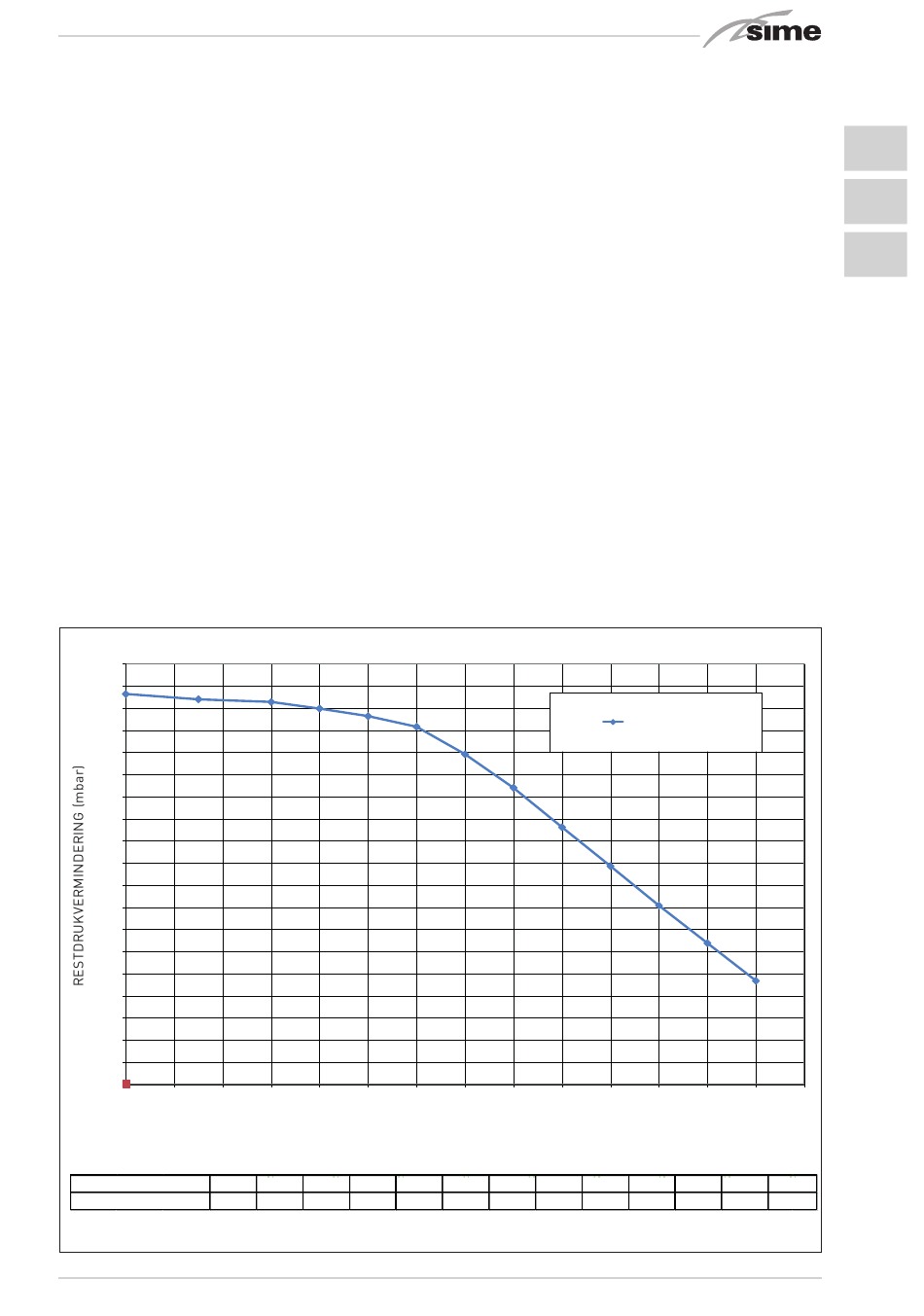

3.8
De resterende prevalentie voor de verwar-
mingsinstallatie wordt voorgesteld in fun-
ctie van het debiet op de grafiek van afb. 14.
De snelheid van de modulerende pomp is
default ingesteld (PAR 13 = Au).
WILO PARA 25\9-87
1400 1600 1800 2000
1200 1400 1600 1800
808 746 670 581
RESTERENDE PREVALENTIE
(Afb. 14)
2200 2400 2600 2800
2600
2000 2200 2400
234
493 404 319
Afb. 14
