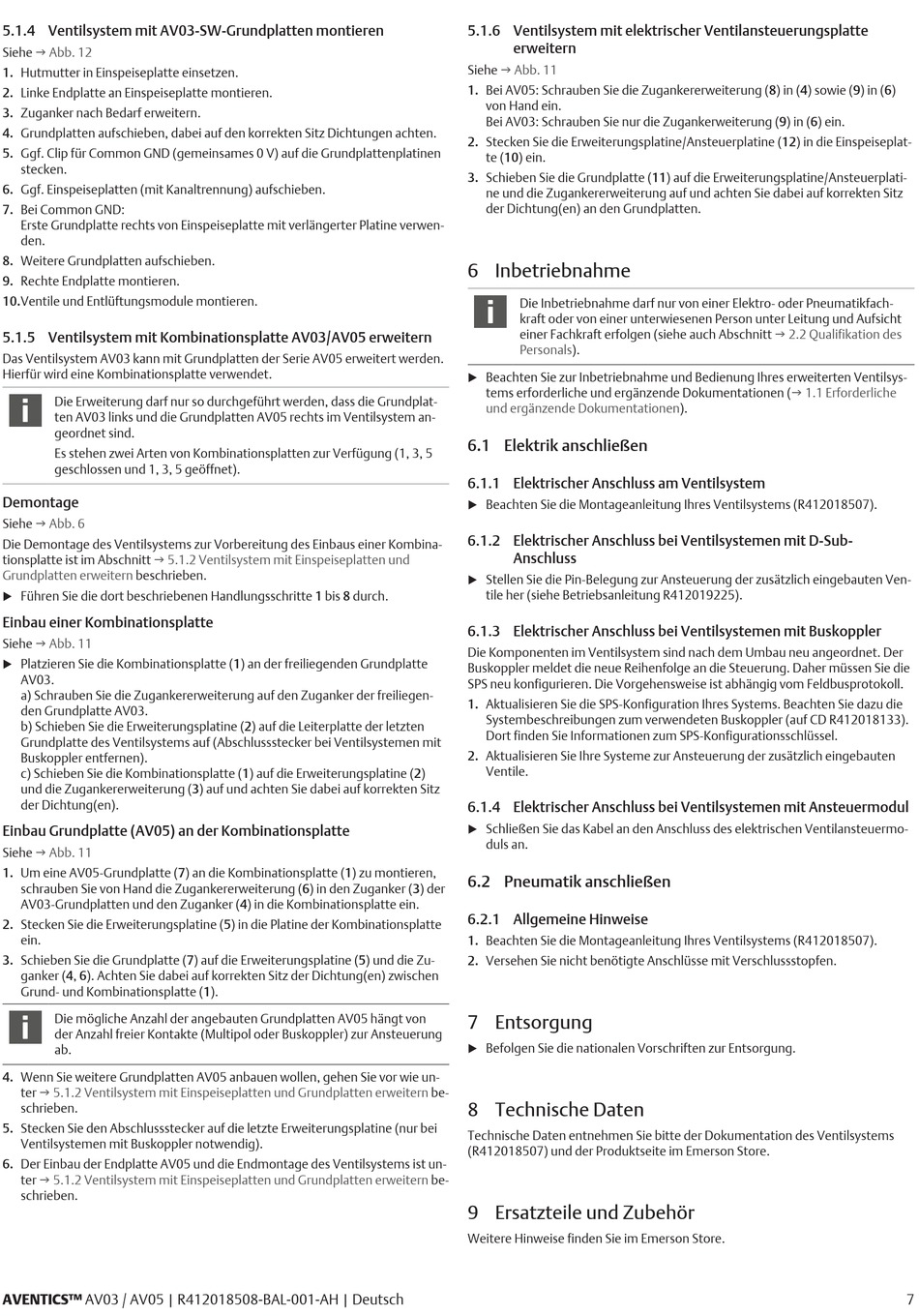

5.1.4 Ventilsystem mit AV03-SW-Grundplatten montieren
Siehe g Abb. 12
1. Hutmutter in Einspeiseplatte einsetzen.
2. Linke Endplatte an Einspeiseplatte montieren.
3. Zuganker nach Bedarf erweitern.
4. Grundplatten aufschieben, dabei auf den korrekten Sitz Dichtungen achten.
5. Ggf. Clip für Common GND (gemeinsames 0 V) auf die Grundplattenplatinen
stecken.
6. Ggf. Einspeiseplatten (mit Kanaltrennung) aufschieben.
7. Bei Common GND:
Erste Grundplatte rechts von Einspeiseplatte mit verlängerter Platine verwen-
den.
8. Weitere Grundplatten aufschieben.
9. Rechte Endplatte montieren.
10.Ventile und Entlüftungsmodule montieren.
5.1.5 Ventilsystem mit Kombinationsplatte AV03/AV05 erweitern
Das Ventilsystem AV03 kann mit Grundplatten der Serie AV05 erweitert werden.
Hierfür wird eine Kombinationsplatte verwendet.
Die Erweiterung darf nur so durchgeführt werden, dass die Grundplat-
ten AV03 links und die Grundplatten AV05 rechts im Ventilsystem an-
geordnet sind.
Es stehen zwei Arten von Kombinationsplatten zur Verfügung (1, 3, 5
geschlossen und 1, 3, 5 geöffnet).
Demontage
Siehe g Abb. 6
Die Demontage des Ventilsystems zur Vorbereitung des Einbaus einer Kombina-
tionsplatte ist im Abschnitt g 5.1.2 Ventilsystem mit Einspeiseplatten und
Grundplatten erweitern beschrieben.
Führen Sie die dort beschriebenen Handlungsschritte 1 bis 8 durch.
u
Einbau einer Kombinationsplatte
Siehe g Abb. 11
Platzieren Sie die Kombinationsplatte (1) an der freiliegenden Grundplatte
u
AV03.
a) Schrauben Sie die Zugankererweiterung auf den Zuganker der freiliegen-
den Grundplatte AV03.
b) Schieben Sie die Erweiterungsplatine (2) auf die Leiterplatte der letzten
Grundplatte des Ventilsystems auf (Abschlussstecker bei Ventilsystemen mit
Buskoppler entfernen).
c) Schieben Sie die Kombinationsplatte (1) auf die Erweiterungsplatine (2)
und die Zugankererweiterung (3) auf und achten Sie dabei auf korrekten Sitz
der Dichtung(en).
Einbau Grundplatte (AV05) an der Kombinationsplatte
Siehe g Abb. 11
1. Um eine AV05-Grundplatte (7) an die Kombinationsplatte (1) zu montieren,
schrauben Sie von Hand die Zugankererweiterung (6) in den Zuganker (3) der
AV03-Grundplatten und den Zuganker (4) in die Kombinationsplatte ein.
2. Stecken Sie die Erweiterungsplatine (5) in die Platine der Kombinationsplatte
ein.
3. Schieben Sie die Grundplatte (7) auf die Erweiterungsplatine (5) und die Zu-
ganker (4, 6). Achten Sie dabei auf korrekten Sitz der Dichtung(en) zwischen
Grund- und Kombinationsplatte (1).
Die mögliche Anzahl der angebauten Grundplatten AV05 hängt von
der Anzahl freier Kontakte (Multipol oder Buskoppler) zur Ansteuerung
ab.
4. Wenn Sie weitere Grundplatten AV05 anbauen wollen, gehen Sie vor wie un-
ter g 5.1.2 Ventilsystem mit Einspeiseplatten und Grundplatten erweitern
schrieben.
5. Stecken Sie den Abschlussstecker auf die letzte Erweiterungsplatine (nur bei
Ventilsystemen mit Buskoppler notwendig).
6. Der Einbau der Endplatte AV05 und die Endmontage des Ventilsystems ist un-
ter g 5.1.2 Ventilsystem mit Einspeiseplatten und Grundplatten erweitern
schrieben.
AVENTICS™ AV03 / AV05 | R412018508-BAL-001-AH | Deutsch
5.1.6 Ventilsystem mit elektrischer Ventilansteuerungsplatte
erweitern
Siehe g Abb. 11
1. Bei AV05: Schrauben Sie die Zugankererweiterung (8) in (4) sowie (9) in (6)
von Hand ein.
Bei AV03: Schrauben Sie nur die Zugankerweiterung (9) in (6) ein.
2. Stecken Sie die Erweiterungsplatine/Ansteuerplatine (12) in die Einspeiseplat-
te (10) ein.
3. Schieben Sie die Grundplatte (11) auf die Erweiterungsplatine/Ansteuerplati-
ne und die Zugankererweiterung auf und achten Sie dabei auf korrekten Sitz
der Dichtung(en) an den Grundplatten.
6 Inbetriebnahme
Die Inbetriebnahme darf nur von einer Elektro- oder Pneumatikfach-
kraft oder von einer unterwiesenen Person unter Leitung und Aufsicht
einer Fachkraft erfolgen (siehe auch Abschnitt
Personals).
Beachten Sie zur Inbetriebnahme und Bedienung Ihres erweiterten Ventilsys-
u
tems erforderliche und ergänzende Dokumentationen
und ergänzende Dokumentationen).
6.1 Elektrik anschließen
6.1.1 Elektrischer Anschluss am Ventilsystem
Beachten Sie die Montageanleitung Ihres Ventilsystems (R412018507).
u
6.1.2 Elektrischer Anschluss bei Ventilsystemen mit D-Sub-
Anschluss
Stellen Sie die Pin-Belegung zur Ansteuerung der zusätzlich eingebauten Ven-
u
tile her (siehe Betriebsanleitung R412019225).
6.1.3 Elektrischer Anschluss bei Ventilsystemen mit Buskoppler
Die Komponenten im Ventilsystem sind nach dem Umbau neu angeordnet. Der
Buskoppler meldet die neue Reihenfolge an die Steuerung. Daher müssen Sie die
SPS neu konfigurieren. Die Vorgehensweise ist abhängig vom Feldbusprotokoll.
1. Aktualisieren Sie die SPS-Konfiguration Ihres Systems. Beachten Sie dazu die
Systembeschreibungen zum verwendeten Buskoppler (auf CD R412018133).
Dort finden Sie Informationen zum SPS-Konfigurationsschlüssel.
2. Aktualisieren Sie Ihre Systeme zur Ansteuerung der zusätzlich eingebauten
Ventile.
6.1.4 Elektrischer Anschluss bei Ventilsystemen mit Ansteuermodul
Schließen Sie das Kabel an den Anschluss des elektrischen Ventilansteuermo-
u
duls an.
6.2 Pneumatik anschließen
6.2.1 Allgemeine Hinweise
1. Beachten Sie die Montageanleitung Ihres Ventilsystems (R412018507).
2. Versehen Sie nicht benötigte Anschlüsse mit Verschlussstopfen.
7 Entsorgung
Befolgen Sie die nationalen Vorschriften zur Entsorgung.
u
be-
8 Technische Daten
Technische Daten entnehmen Sie bitte der Dokumentation des Ventilsystems
(R412018507) und der Produktseite im Emerson Store.
be-
9 Ersatzteile und Zubehör
Weitere Hinweise finden Sie im Emerson Store.
g 2.2 Qualifikation des
(g 1.1 Erforderliche
