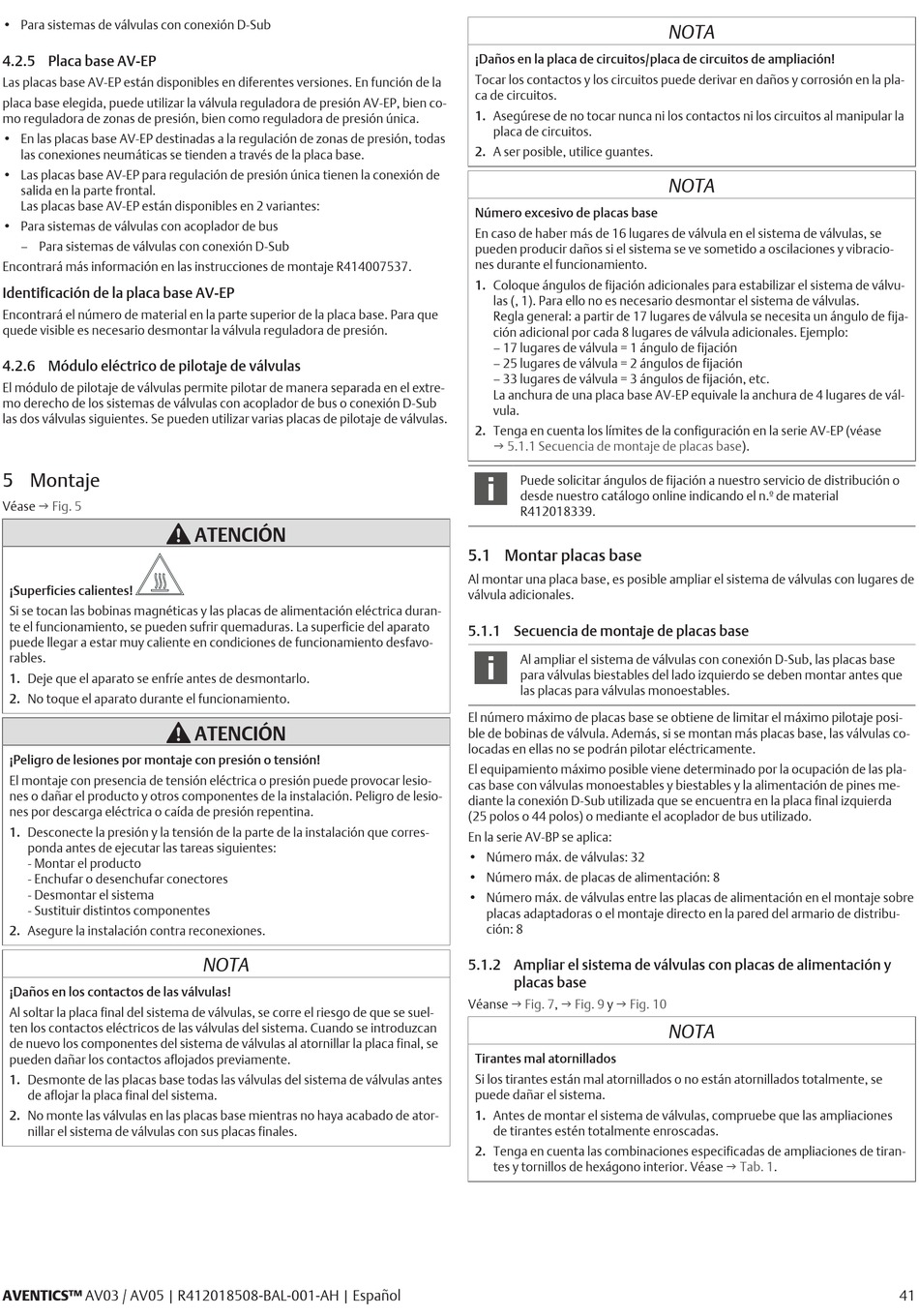

• Para sistemas de válvulas con conexión D-Sub

4.2.5 Placa base AV-EP

Las placas base AV-EP están disponibles en diferentes versiones. En función de la
placa base elegida, puede utilizar la válvula reguladora de presión AV-EP, bien co-
mo reguladora de zonas de presión, bien como reguladora de presión única.
• En las placas base AV-EP destinadas a la regulación de zonas de presión, todas
las conexiones neumáticas se tienden a través de la placa base.
• Las placas base AV-EP para regulación de presión única tienen la conexión de
salida en la parte frontal.
Las placas base AV-EP están disponibles en 2 variantes:
• Para sistemas de válvulas con acoplador de bus
– Para sistemas de válvulas con conexión D-Sub
Encontrará más información en las instrucciones de montaje R414007537.
Identificación de la placa base AV-EP
Encontrará el número de material en la parte superior de la placa base. Para que
quede visible es necesario desmontar la válvula reguladora de presión.
4.2.6 Módulo eléctrico de pilotaje de válvulas
El módulo de pilotaje de válvulas permite pilotar de manera separada en el extre-
mo derecho de los sistemas de válvulas con acoplador de bus o conexión D-Sub
las dos válvulas siguientes. Se pueden utilizar varias placas de pilotaje de válvulas.

5 Montaje

Véase g Fig. 5
¡Superficies calientes!
Si se tocan las bobinas magnéticas y las placas de alimentación eléctrica duran-
te el funcionamiento, se pueden sufrir quemaduras. La superficie del aparato
puede llegar a estar muy caliente en condiciones de funcionamiento desfavo-
rables.
1. Deje que el aparato se enfríe antes de desmontarlo.
2. No toque el aparato durante el funcionamiento.
¡Peligro de lesiones por montaje con presión o tensión!
El montaje con presencia de tensión eléctrica o presión puede provocar lesio-
nes o dañar el producto y otros componentes de la instalación. Peligro de lesio-
nes por descarga eléctrica o caída de presión repentina.
1. Desconecte la presión y la tensión de la parte de la instalación que corres-
ponda antes de ejecutar las tareas siguientes:
- Montar el producto
- Enchufar o desenchufar conectores
- Desmontar el sistema
- Sustituir distintos componentes
2. Asegure la instalación contra reconexiones.
¡Daños en los contactos de las válvulas!
Al soltar la placa final del sistema de válvulas, se corre el riesgo de que se suel-
ten los contactos eléctricos de las válvulas del sistema. Cuando se introduzcan
de nuevo los componentes del sistema de válvulas al atornillar la placa final, se
pueden dañar los contactos aflojados previamente.
1. Desmonte de las placas base todas las válvulas del sistema de válvulas antes
de aflojar la placa final del sistema.
2. No monte las válvulas en las placas base mientras no haya acabado de ator-
nillar el sistema de válvulas con sus placas finales.
AVENTICS™ AV03 / AV05 | R412018508-BAL-001-AH | Español
ATENCIÓN
ATENCIÓN
NOTA
¡Daños en la placa de circuitos/placa de circuitos de ampliación!
Tocar los contactos y los circuitos puede derivar en daños y corrosión en la pla-
ca de circuitos.
1. Asegúrese de no tocar nunca ni los contactos ni los circuitos al manipular la
placa de circuitos.
2. A ser posible, utilice guantes.
Número excesivo de placas base
En caso de haber más de 16 lugares de válvula en el sistema de válvulas, se
pueden producir daños si el sistema se ve sometido a oscilaciones y vibracio-
nes durante el funcionamiento.
1. Coloque ángulos de fijación adicionales para estabilizar el sistema de válvu-
las (, 1). Para ello no es necesario desmontar el sistema de válvulas.
Regla general: a partir de 17 lugares de válvula se necesita un ángulo de fija-
ción adicional por cada 8 lugares de válvula adicionales. Ejemplo:
– 17 lugares de válvula = 1 ángulo de fijación
– 25 lugares de válvula = 2 ángulos de fijación
– 33 lugares de válvula = 3 ángulos de fijación, etc.
La anchura de una placa base AV-EP equivale la anchura de 4 lugares de vál-
vula.
2. Tenga en cuenta los límites de la configuración en la serie AV-EP (véase
g 5.1.1 Secuencia de montaje de placas
Puede solicitar ángulos de fijación a nuestro servicio de distribución o
desde nuestro catálogo online indicando el n.º de material
R412018339.

5.1 Montar placas base

Al montar una placa base, es posible ampliar el sistema de válvulas con lugares de
válvula adicionales.

5.1.1 Secuencia de montaje de placas base

Al ampliar el sistema de válvulas con conexión D-Sub, las placas base
para válvulas biestables del lado izquierdo se deben montar antes que
las placas para válvulas monoestables.
El número máximo de placas base se obtiene de limitar el máximo pilotaje posi-
ble de bobinas de válvula. Además, si se montan más placas base, las válvulas co-
locadas en ellas no se podrán pilotar eléctricamente.
El equipamiento máximo posible viene determinado por la ocupación de las pla-
cas base con válvulas monoestables y biestables y la alimentación de pines me-
diante la conexión D-Sub utilizada que se encuentra en la placa final izquierda
(25 polos o 44 polos) o mediante el acoplador de bus utilizado.
En la serie AV-BP se aplica:
• Número máx. de válvulas: 32
• Número máx. de placas de alimentación: 8
• Número máx. de válvulas entre las placas de alimentación en el montaje sobre
placas adaptadoras o el montaje directo en la pared del armario de distribu-
ción: 8
5.1.2 Ampliar el sistema de válvulas con placas de alimentación y
placas base
Véanse g Fig. 7, y
g Fig. 9 g Fig. 10
Tirantes mal atornillados
Si los tirantes están mal atornillados o no están atornillados totalmente, se
puede dañar el sistema.
1. Antes de montar el sistema de válvulas, compruebe que las ampliaciones
de tirantes estén totalmente enroscadas.
2. Tenga en cuenta las combinaciones especificadas de ampliaciones de tiran-
tes y tornillos de hexágono interior. Véase g Tab. 1.
NOTA
NOTA
base).
NOTA
