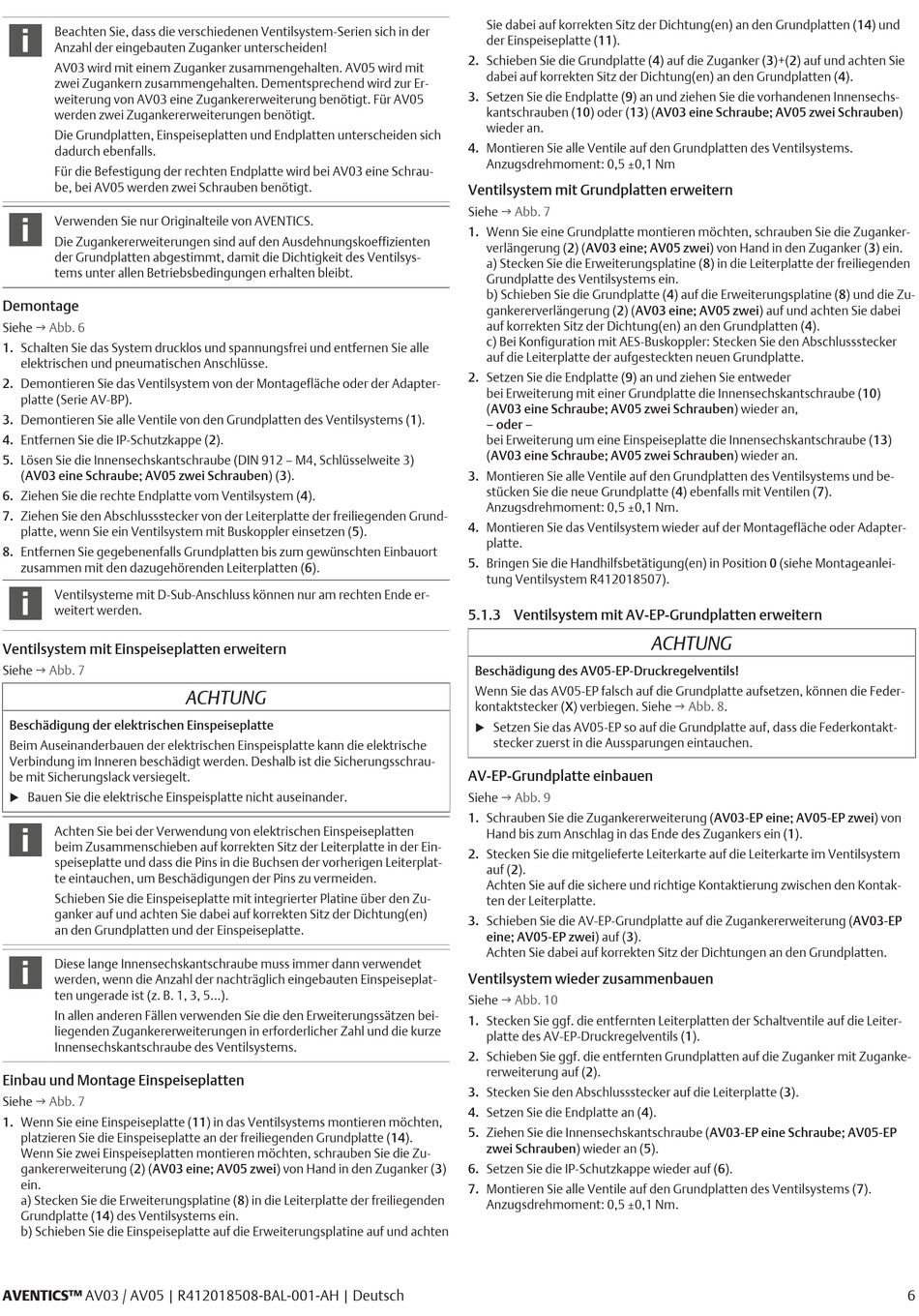

Beachten Sie, dass die verschiedenen Ventilsystem-Serien sich in der
Anzahl der eingebauten Zuganker unterscheiden!
AV03 wird mit einem Zuganker zusammengehalten. AV05 wird mit
zwei Zugankern zusammengehalten. Dementsprechend wird zur Er-
weiterung von AV03 eine Zugankererweiterung benötigt. Für AV05
werden zwei Zugankererweiterungen benötigt.
Die Grundplatten, Einspeiseplatten und Endplatten unterscheiden sich
dadurch ebenfalls.
Für die Befestigung der rechten Endplatte wird bei AV03 eine Schrau-
be, bei AV05 werden zwei Schrauben benötigt.
Verwenden Sie nur Originalteile von AVENTICS.
Die Zugankererweiterungen sind auf den Ausdehnungskoeffizienten
der Grundplatten abgestimmt, damit die Dichtigkeit des Ventilsys-
tems unter allen Betriebsbedingungen erhalten bleibt.
Demontage
Siehe g Abb. 6
1. Schalten Sie das System drucklos und spannungsfrei und entfernen Sie alle
elektrischen und pneumatischen Anschlüsse.
2. Demontieren Sie das Ventilsystem von der Montagefläche oder der Adapter-
platte (Serie AV-BP).
3. Demontieren Sie alle Ventile von den Grundplatten des Ventilsystems (1).
4. Entfernen Sie die IP-Schutzkappe (2).
5. Lösen Sie die Innensechskantschraube (DIN 912 – M4, Schlüsselweite 3)
(AV03 eine Schraube; AV05 zwei Schrauben) (3).
6. Ziehen Sie die rechte Endplatte vom Ventilsystem (4).
7. Ziehen Sie den Abschlussstecker von der Leiterplatte der freiliegenden Grund-
platte, wenn Sie ein Ventilsystem mit Buskoppler einsetzen (5).
8. Entfernen Sie gegebenenfalls Grundplatten bis zum gewünschten Einbauort
zusammen mit den dazugehörenden Leiterplatten (6).
Ventilsysteme mit D-Sub-Anschluss können nur am rechten Ende er-
weitert werden.
Ventilsystem mit Einspeiseplatten erweitern
Siehe g Abb. 7
Beschädigung der elektrischen Einspeiseplatte
Beim Auseinanderbauen der elektrischen Einspeisplatte kann die elektrische
Verbindung im Inneren beschädigt werden. Deshalb ist die Sicherungsschrau-
be mit Sicherungslack versiegelt.
Bauen Sie die elektrische Einspeisplatte nicht auseinander.
u
Achten Sie bei der Verwendung von elektrischen Einspeiseplatten
beim Zusammenschieben auf korrekten Sitz der Leiterplatte in der Ein-
speiseplatte und dass die Pins in die Buchsen der vorherigen Leiterplat-
te eintauchen, um Beschädigungen der Pins zu vermeiden.
Schieben Sie die Einspeiseplatte mit integrierter Platine über den Zu-
ganker auf und achten Sie dabei auf korrekten Sitz der Dichtung(en)
an den Grundplatten und der Einspeiseplatte.
Diese lange Innensechskantschraube muss immer dann verwendet
werden, wenn die Anzahl der nachträglich eingebauten Einspeiseplat-
ten ungerade ist (z. B. 1, 3, 5...).
In allen anderen Fällen verwenden Sie die den Erweiterungssätzen bei-
liegenden Zugankererweiterungen in erforderlicher Zahl und die kurze
Innensechskantschraube des Ventilsystems.
Einbau und Montage Einspeiseplatten
Siehe g Abb. 7
1. Wenn Sie eine Einspeiseplatte (11) in das Ventilsystems montieren möchten,
platzieren Sie die Einspeiseplatte an der freiliegenden Grundplatte (14).
Wenn Sie zwei Einspeiseplatten montieren möchten, schrauben Sie die Zu-
gankererweiterung (2) (AV03 eine; AV05 zwei) von Hand in den Zuganker (3)
ein.
a) Stecken Sie die Erweiterungsplatine (8) in die Leiterplatte der freiliegenden
Grundplatte (14) des Ventilsystems ein.
b) Schieben Sie die Einspeiseplatte auf die Erweiterungsplatine auf und achten
AVENTICS™ AV03 / AV05 | R412018508-BAL-001-AH | Deutsch
ACHTUNG
Sie dabei auf korrekten Sitz der Dichtung(en) an den Grundplatten (14) und
der Einspeiseplatte (11).
2. Schieben Sie die Grundplatte (4) auf die Zuganker (3)+(2) auf und achten Sie
dabei auf korrekten Sitz der Dichtung(en) an den Grundplatten (4).
3. Setzen Sie die Endplatte (9) an und ziehen Sie die vorhandenen Innensechs-
kantschrauben (10) oder (13) (AV03 eine Schraube; AV05 zwei Schrauben)
wieder an.
4. Montieren Sie alle Ventile auf den Grundplatten des Ventilsystems.
Anzugsdrehmoment: 0,5 ±0,1 Nm
Ventilsystem mit Grundplatten erweitern
Siehe
g Abb. 7
1. Wenn Sie eine Grundplatte montieren möchten, schrauben Sie die Zuganker-
verlängerung (2) (AV03 eine; AV05 zwei) von Hand in den Zuganker (3) ein.
a) Stecken Sie die Erweiterungsplatine (8) in die Leiterplatte der freiliegenden
Grundplatte des Ventilsystems ein.
b) Schieben Sie die Grundplatte (4) auf die Erweiterungsplatine (8) und die Zu-
gankererverlängerung (2) (AV03 eine; AV05 zwei) auf und achten Sie dabei
auf korrekten Sitz der Dichtung(en) an den Grundplatten (4).
c) Bei Konfiguration mit AES-Buskoppler: Stecken Sie den Abschlussstecker
auf die Leiterplatte der aufgesteckten neuen Grundplatte.
2. Setzen Sie die Endplatte (9) an und ziehen Sie entweder
bei Erweiterung mit einer Grundplatte die Innensechskantschraube (10)
(AV03 eine Schraube; AV05 zwei Schrauben) wieder an,
– oder –
bei Erweiterung um eine Einspeiseplatte die Innensechskantschraube (13)
(AV03 eine Schraube; AV05 zwei Schrauben) wieder an.
3. Montieren Sie alle Ventile auf den Grundplatten des Ventilsystems und be-
stücken Sie die neue Grundplatte (4) ebenfalls mit Ventilen (7).
Anzugsdrehmoment: 0,5 ±0,1 Nm.
4. Montieren Sie das Ventilsystem wieder auf der Montagefläche oder Adapter-
platte.
5. Bringen Sie die Handhilfsbetätigung(en) in Position 0 (siehe Montageanlei-
tung Ventilsystem R412018507).
5.1.3 Ventilsystem mit AV-EP-Grundplatten erweitern
Beschädigung des AV05-EP-Druckregelventils!
Wenn Sie das AV05-EP falsch auf die Grundplatte aufsetzen, können die Feder-
kontaktstecker (X) verbiegen. Siehe g Abb. 8.
Setzen Sie das AV05-EP so auf die Grundplatte auf, dass die Federkontakt-
u
stecker zuerst in die Aussparungen eintauchen.
AV-EP-Grundplatte einbauen
Siehe g Abb. 9
1. Schrauben Sie die Zugankererweiterung (AV03-EP eine; AV05-EP zwei) von
Hand bis zum Anschlag in das Ende des Zugankers ein (1).
2. Stecken Sie die mitgelieferte Leiterkarte auf die Leiterkarte im Ventilsystem
auf (2).
Achten Sie auf die sichere und richtige Kontaktierung zwischen den Kontak-
ten der Leiterplatte.
3. Schieben Sie die AV-EP-Grundplatte auf die Zugankererweiterung (AV03-EP
eine; AV05-EP zwei) auf (3).
Achten Sie dabei auf korrekten Sitz der Dichtungen an den Grundplatten.
Ventilsystem wieder zusammenbauen
Siehe g Abb. 10
1. Stecken Sie ggf. die entfernten Leiterplatten der Schaltventile auf die Leiter-
platte des AV-EP-Druckregelventils (1).
2. Schieben Sie ggf. die entfernten Grundplatten auf die Zuganker mit Zuganke-
rerweiterung auf (2).
3. Stecken Sie den Abschlussstecker auf die Leiterplatte (3).
4. Setzen Sie die Endplatte an (4).
5. Ziehen Sie die Innensechskantschraube (AV03-EP eine Schraube; AV05-EP
zwei Schrauben) wieder an (5).
6. Setzen Sie die IP-Schutzkappe wieder auf (6).
7. Montieren Sie alle Ventile auf den Grundplatten des Ventilsystems (7).
Anzugsdrehmoment: 0,5 ±0,1 Nm.
