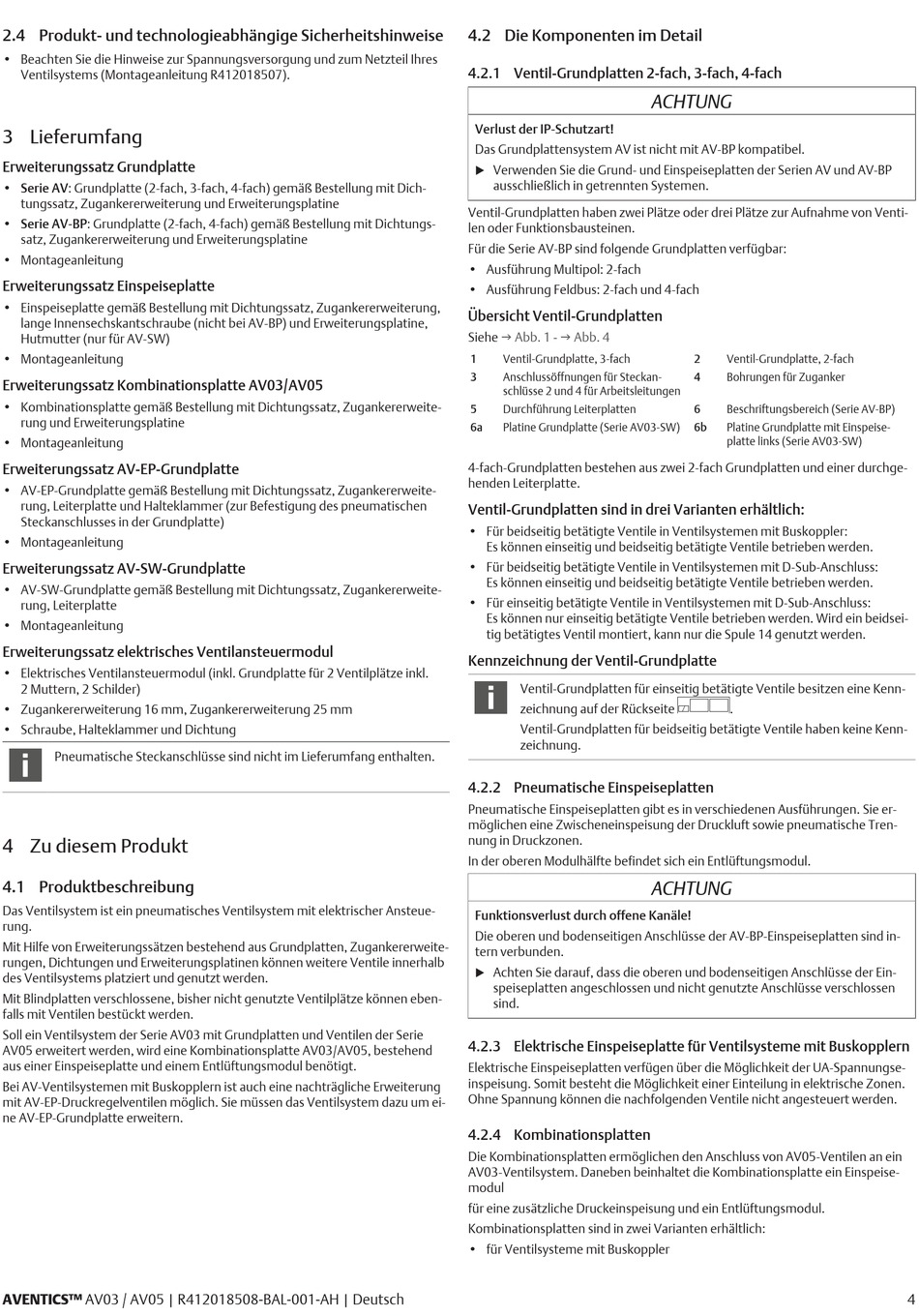

2.4 Produkt- und technologieabhängige Sicherheitshinweise
• Beachten Sie die Hinweise zur Spannungsversorgung und zum Netzteil Ihres
Ventilsystems (Montageanleitung R412018507).
3 Lieferumfang
Erweiterungssatz Grundplatte
• Serie AV: Grundplatte (2-fach, 3-fach, 4-fach) gemäß Bestellung mit Dich-
tungssatz, Zugankererweiterung und Erweiterungsplatine
• Serie AV-BP: Grundplatte (2-fach, 4-fach) gemäß Bestellung mit Dichtungs-
satz, Zugankererweiterung und Erweiterungsplatine
• Montageanleitung
Erweiterungssatz Einspeiseplatte
• Einspeiseplatte gemäß Bestellung mit Dichtungssatz, Zugankererweiterung,
lange Innensechskantschraube (nicht bei AV-BP) und Erweiterungsplatine,
Hutmutter (nur für AV-SW)
• Montageanleitung
Erweiterungssatz Kombinationsplatte AV03/AV05
• Kombinationsplatte gemäß Bestellung mit Dichtungssatz, Zugankererweite-
rung und Erweiterungsplatine
• Montageanleitung
Erweiterungssatz AV-EP-Grundplatte
• AV-EP-Grundplatte gemäß Bestellung mit Dichtungssatz, Zugankererweite-
rung, Leiterplatte und Halteklammer (zur Befestigung des pneumatischen
Steckanschlusses in der Grundplatte)
• Montageanleitung
Erweiterungssatz AV-SW-Grundplatte
• AV-SW-Grundplatte gemäß Bestellung mit Dichtungssatz, Zugankererweite-
rung, Leiterplatte
• Montageanleitung
Erweiterungssatz elektrisches Ventilansteuermodul
• Elektrisches Ventilansteuermodul (inkl. Grundplatte für 2 Ventilplätze inkl.
2 Muttern, 2 Schilder)
• Zugankererweiterung 16 mm, Zugankererweiterung 25 mm
• Schraube, Halteklammer und Dichtung
Pneumatische Steckanschlüsse sind nicht im Lieferumfang enthalten.
4 Zu diesem Produkt
4.1 Produktbeschreibung
Das Ventilsystem ist ein pneumatisches Ventilsystem mit elektrischer Ansteue-
rung.
Mit Hilfe von Erweiterungssätzen bestehend aus Grundplatten, Zugankererweite-
rungen, Dichtungen und Erweiterungsplatinen können weitere Ventile innerhalb
des Ventilsystems platziert und genutzt werden.
Mit Blindplatten verschlossene, bisher nicht genutzte Ventilplätze können eben-
falls mit Ventilen bestückt werden.
Soll ein Ventilsystem der Serie AV03 mit Grundplatten und Ventilen der Serie
AV05 erweitert werden, wird eine Kombinationsplatte AV03/AV05, bestehend
aus einer Einspeiseplatte und einem Entlüftungsmodul benötigt.
Bei AV-Ventilsystemen mit Buskopplern ist auch eine nachträgliche Erweiterung
mit AV-EP-Druckregelventilen möglich. Sie müssen das Ventilsystem dazu um ei-
ne AV-EP-Grundplatte erweitern.
AVENTICS™ AV03 / AV05 | R412018508-BAL-001-AH | Deutsch
4.2 Die Komponenten im Detail
4.2.1 Ventil-Grundplatten 2-fach, 3-fach, 4-fach
Verlust der IP-Schutzart!
Das Grundplattensystem AV ist nicht mit AV-BP kompatibel.
Verwenden Sie die Grund- und Einspeiseplatten der Serien AV und AV-BP
u
ausschließlich in getrennten Systemen.
Ventil-Grundplatten haben zwei Plätze oder drei Plätze zur Aufnahme von Venti-
len oder Funktionsbausteinen.
Für die Serie AV-BP sind folgende Grundplatten verfügbar:
• Ausführung Multipol: 2-fach
• Ausführung Feldbus: 2-fach und 4-fach
Übersicht Ventil-Grundplatten
Siehe g Abb. 1 - g Abb. 4
1 Ventil-Grundplatte, 3-fach
3 Anschlussöffnungen für Steckan-
schlüsse 2 und 4 für Arbeitsleitungen
5 Durchführung Leiterplatten
6a Platine Grundplatte (Serie AV03-SW)
4-fach-Grundplatten bestehen aus zwei 2-fach Grundplatten und einer durchge-
henden Leiterplatte.
Ventil-Grundplatten sind in drei Varianten erhältlich:
• Für beidseitig betätigte Ventile in Ventilsystemen mit Buskoppler:
Es können einseitig und beidseitig betätigte Ventile betrieben werden.
• Für beidseitig betätigte Ventile in Ventilsystemen mit D-Sub-Anschluss:
Es können einseitig und beidseitig betätigte Ventile betrieben werden.
• Für einseitig betätigte Ventile in Ventilsystemen mit D-Sub-Anschluss:
Es können nur einseitig betätigte Ventile betrieben werden. Wird ein beidsei-
tig betätigtes Ventil montiert, kann nur die Spule 14 genutzt werden.
Kennzeichnung der Ventil-Grundplatte
Ventil-Grundplatten für einseitig betätigte Ventile besitzen eine Kenn-
zeichnung auf der Rückseite
Ventil-Grundplatten für beidseitig betätigte Ventile haben keine Kenn-
zeichnung.
4.2.2 Pneumatische Einspeiseplatten
Pneumatische Einspeiseplatten gibt es in verschiedenen Ausführungen. Sie er-
möglichen eine Zwischeneinspeisung der Druckluft sowie pneumatische Tren-
nung in Druckzonen.
In der oberen Modulhälfte befindet sich ein Entlüftungsmodul.
Funktionsverlust durch offene Kanäle!
Die oberen und bodenseitigen Anschlüsse der AV-BP-Einspeiseplatten sind in-
tern verbunden.
Achten Sie darauf, dass die oberen und bodenseitigen Anschlüsse der Ein-
u
speiseplatten angeschlossen und nicht genutzte Anschlüsse verschlossen
sind.
4.2.3 Elektrische Einspeiseplatte für Ventilsysteme mit Buskopplern
Elektrische Einspeiseplatten verfügen über die Möglichkeit der UA-Spannungse-
inspeisung. Somit besteht die Möglichkeit einer Einteilung in elektrische Zonen.
Ohne Spannung können die nachfolgenden Ventile nicht angesteuert werden.
4.2.4 Kombinationsplatten
Die Kombinationsplatten ermöglichen den Anschluss von AV05-Ventilen an ein
AV03-Ventilsystem. Daneben beinhaltet die Kombinationsplatte ein Einspeise-
modul
für eine zusätzliche Druckeinspeisung und ein Entlüftungsmodul.
Kombinationsplatten sind in zwei Varianten erhältlich:
• für Ventilsysteme mit Buskoppler
ACHTUNG
2 Ventil-Grundplatte, 2-fach
4 Bohrungen für Zuganker
6 Beschriftungsbereich (Serie AV-BP)
6b Platine Grundplatte mit Einspeise-
platte links (Serie AV03-SW)
.
ACHTUNG
