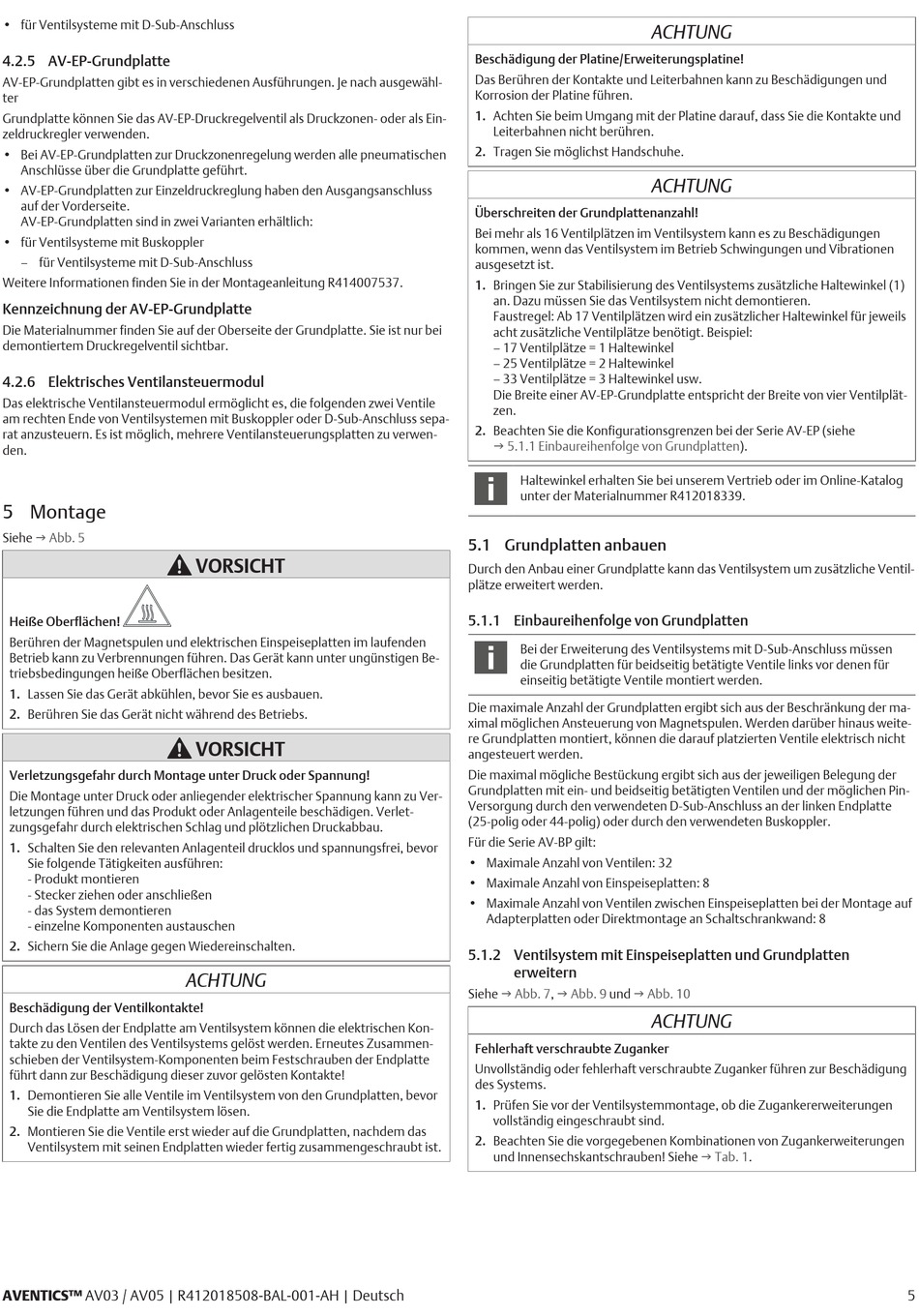

• für Ventilsysteme mit D-Sub-Anschluss
4.2.5 AV-EP-Grundplatte
AV-EP-Grundplatten gibt es in verschiedenen Ausführungen. Je nach ausgewähl-
ter
Grundplatte können Sie das AV-EP-Druckregelventil als Druckzonen- oder als Ein-
zeldruckregler verwenden.
• Bei AV-EP-Grundplatten zur Druckzonenregelung werden alle pneumatischen
Anschlüsse über die Grundplatte geführt.
• AV-EP-Grundplatten zur Einzeldruckreglung haben den Ausgangsanschluss
auf der Vorderseite.
AV-EP-Grundplatten sind in zwei Varianten erhältlich:
• für Ventilsysteme mit Buskoppler
– für Ventilsysteme mit D-Sub-Anschluss
Weitere Informationen finden Sie in der Montageanleitung R414007537.
Kennzeichnung der AV-EP-Grundplatte
Die Materialnummer finden Sie auf der Oberseite der Grundplatte. Sie ist nur bei
demontiertem Druckregelventil sichtbar.
4.2.6 Elektrisches Ventilansteuermodul
Das elektrische Ventilansteuermodul ermöglicht es, die folgenden zwei Ventile
am rechten Ende von Ventilsystemen mit Buskoppler oder D-Sub-Anschluss sepa-
rat anzusteuern. Es ist möglich, mehrere Ventilansteuerungsplatten zu verwen-
den.
5 Montage
Siehe g Abb. 5
Heiße Oberflächen!
Berühren der Magnetspulen und elektrischen Einspeiseplatten im laufenden
Betrieb kann zu Verbrennungen führen. Das Gerät kann unter ungünstigen Be-
triebsbedingungen heiße Oberflächen besitzen.
1. Lassen Sie das Gerät abkühlen, bevor Sie es ausbauen.
2. Berühren Sie das Gerät nicht während des Betriebs.
Verletzungsgefahr durch Montage unter Druck oder Spannung!
Die Montage unter Druck oder anliegender elektrischer Spannung kann zu Ver-
letzungen führen und das Produkt oder Anlagenteile beschädigen. Verlet-
zungsgefahr durch elektrischen Schlag und plötzlichen Druckabbau.
1. Schalten Sie den relevanten Anlagenteil drucklos und spannungsfrei, bevor
Sie folgende Tätigkeiten ausführen:
- Produkt montieren
- Stecker ziehen oder anschließen
- das System demontieren
- einzelne Komponenten austauschen
2. Sichern Sie die Anlage gegen Wiedereinschalten.
Beschädigung der Ventilkontakte!
Durch das Lösen der Endplatte am Ventilsystem können die elektrischen Kon-
takte zu den Ventilen des Ventilsystems gelöst werden. Erneutes Zusammen-
schieben der Ventilsystem-Komponenten beim Festschrauben der Endplatte
führt dann zur Beschädigung dieser zuvor gelösten Kontakte!
1. Demontieren Sie alle Ventile im Ventilsystem von den Grundplatten, bevor
Sie die Endplatte am Ventilsystem lösen.
2. Montieren Sie die Ventile erst wieder auf die Grundplatten, nachdem das
Ventilsystem mit seinen Endplatten wieder fertig zusammengeschraubt ist.
AVENTICS™ AV03 / AV05 | R412018508-BAL-001-AH | Deutsch
VORSICHT
VORSICHT
ACHTUNG
Beschädigung der Platine/Erweiterungsplatine!
Das Berühren der Kontakte und Leiterbahnen kann zu Beschädigungen und
Korrosion der Platine führen.
1. Achten Sie beim Umgang mit der Platine darauf, dass Sie die Kontakte und
Leiterbahnen nicht berühren.
2. Tragen Sie möglichst Handschuhe.
Überschreiten der Grundplattenanzahl!
Bei mehr als 16 Ventilplätzen im Ventilsystem kann es zu Beschädigungen
kommen, wenn das Ventilsystem im Betrieb Schwingungen und Vibrationen
ausgesetzt ist.
1. Bringen Sie zur Stabilisierung des Ventilsystems zusätzliche Haltewinkel (1)
an. Dazu müssen Sie das Ventilsystem nicht demontieren.
Faustregel: Ab 17 Ventilplätzen wird ein zusätzlicher Haltewinkel für jeweils
acht zusätzliche Ventilplätze benötigt. Beispiel:
– 17 Ventilplätze = 1 Haltewinkel
– 25 Ventilplätze = 2 Haltewinkel
– 33 Ventilplätze = 3 Haltewinkel usw.
Die Breite einer AV-EP-Grundplatte entspricht der Breite von vier Ventilplät-
zen.
2. Beachten Sie die Konfigurationsgrenzen bei der Serie AV-EP (siehe
g 5.1.1 Einbaureihenfolge von
Haltewinkel erhalten Sie bei unserem Vertrieb oder im Online-Katalog
unter der Materialnummer R412018339.
5.1 Grundplatten anbauen
Durch den Anbau einer Grundplatte kann das Ventilsystem um zusätzliche Ventil-
plätze erweitert werden.
5.1.1 Einbaureihenfolge von Grundplatten
Bei der Erweiterung des Ventilsystems mit D-Sub-Anschluss müssen
die Grundplatten für beidseitig betätigte Ventile links vor denen für
einseitig betätigte Ventile montiert werden.
Die maximale Anzahl der Grundplatten ergibt sich aus der Beschränkung der ma-
ximal möglichen Ansteuerung von Magnetspulen. Werden darüber hinaus weite-
re Grundplatten montiert, können die darauf platzierten Ventile elektrisch nicht
angesteuert werden.
Die maximal mögliche Bestückung ergibt sich aus der jeweiligen Belegung der
Grundplatten mit ein- und beidseitig betätigten Ventilen und der möglichen Pin-
Versorgung durch den verwendeten D-Sub-Anschluss an der linken Endplatte
(25‑polig oder 44-polig) oder durch den verwendeten Buskoppler.
Für die Serie AV-BP gilt:
• Maximale Anzahl von Ventilen: 32
• Maximale Anzahl von Einspeiseplatten: 8
• Maximale Anzahl von Ventilen zwischen Einspeiseplatten bei der Montage auf
Adapterplatten oder Direktmontage an Schaltschrankwand: 8
5.1.2 Ventilsystem mit Einspeiseplatten und Grundplatten
erweitern
Siehe g Abb. 7, g Abb. 9 und g Abb. 10
Fehlerhaft verschraubte Zuganker
Unvollständig oder fehlerhaft verschraubte Zuganker führen zur Beschädigung
des Systems.
1. Prüfen Sie vor der Ventilsystemmontage, ob die Zugankererweiterungen
vollständig eingeschraubt sind.
2. Beachten Sie die vorgegebenen Kombinationen von Zugankerweiterungen
und Innensechskantschrauben! Siehe g Tab. 1.
ACHTUNG
ACHTUNG
Grundplatten).
ACHTUNG
