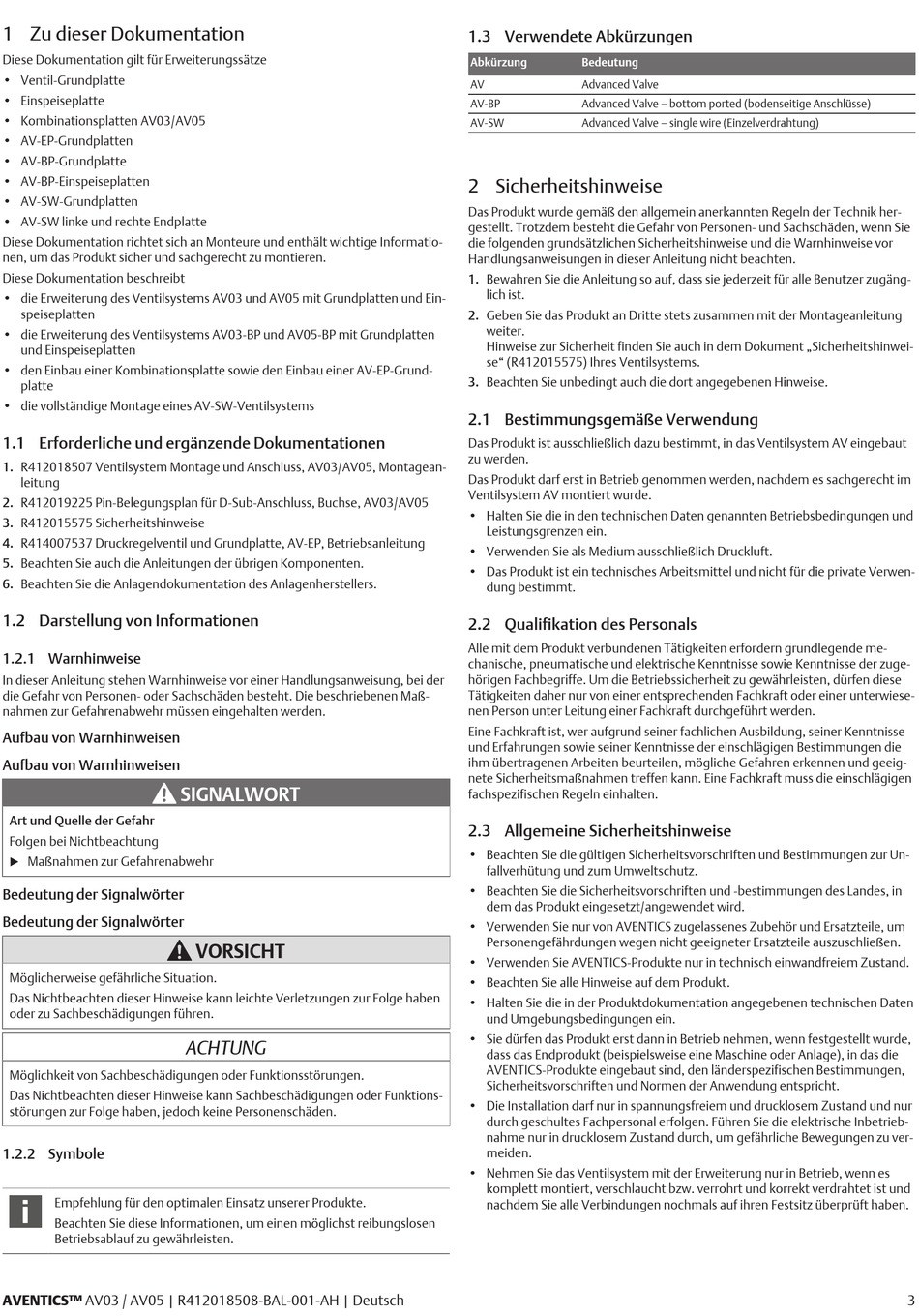

Emerson AVENTICS AV03 Montageanleitung Seite 3

1 Zu dieser Dokumentation
Diese Dokumentation gilt für Erweiterungssätze
• Ventil-Grundplatte
• Einspeiseplatte
• Kombinationsplatten AV03/AV05
• AV-EP-Grundplatten
• AV-BP-Grundplatte
• AV-BP-Einspeiseplatten
• AV-SW-Grundplatten
• AV-SW linke und rechte Endplatte
Diese Dokumentation richtet sich an Monteure und enthält wichtige Informatio-
nen, um das Produkt sicher und sachgerecht zu montieren.
Diese Dokumentation beschreibt
• die Erweiterung des Ventilsystems AV03 und AV05 mit Grundplatten und Ein-
speiseplatten
• die Erweiterung des Ventilsystems AV03-BP und AV05-BP mit Grundplatten
und Einspeiseplatten
• den Einbau einer Kombinationsplatte sowie den Einbau einer AV-EP-Grund-
platte
• die vollständige Montage eines AV-SW-Ventilsystems
1.1 Erforderliche und ergänzende Dokumentationen
1. R412018507 Ventilsystem Montage und Anschluss, AV03/AV05, Montagean-
leitung
2. R412019225 Pin-Belegungsplan für D-Sub-Anschluss, Buchse, AV03/AV05
3. R412015575 Sicherheitshinweise
4. R414007537 Druckregelventil und Grundplatte, AV-EP, Betriebsanleitung
5. Beachten Sie auch die Anleitungen der übrigen Komponenten.
6. Beachten Sie die Anlagendokumentation des Anlagenherstellers.
1.2 Darstellung von Informationen
1.2.1 Warnhinweise
In dieser Anleitung stehen Warnhinweise vor einer Handlungsanweisung, bei der
die Gefahr von Personen- oder Sachschäden besteht. Die beschriebenen Maß-
nahmen zur Gefahrenabwehr müssen eingehalten werden.
Aufbau von Warnhinweisen
Aufbau von Warnhinweisen
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung
Maßnahmen zur Gefahrenabwehr
u
Bedeutung der Signalwörter
Bedeutung der Signalwörter
Möglicherweise gefährliche Situation.
Das Nichtbeachten dieser Hinweise kann leichte Verletzungen zur Folge haben
oder zu Sachbeschädigungen führen.
Möglichkeit von Sachbeschädigungen oder Funktionsstörungen.
Das Nichtbeachten dieser Hinweise kann Sachbeschädigungen oder Funktions-
störungen zur Folge haben, jedoch keine Personenschäden.
1.2.2 Symbole
Empfehlung für den optimalen Einsatz unserer Produkte.
Beachten Sie diese Informationen, um einen möglichst reibungslosen
Betriebsablauf zu gewährleisten.
AVENTICS™ AV03 / AV05 | R412018508-BAL-001-AH | Deutsch
SIGNALWORT
VORSICHT
ACHTUNG
1.3 Verwendete Abkürzungen
Abkürzung Bedeutung
AV Advanced Valve
AV-BP Advanced Valve – bottom ported (bodenseitige Anschlüsse)
AV-SW Advanced Valve – single wire (Einzelverdrahtung)
2 Sicherheitshinweise
Das Produkt wurde gemäß den allgemein anerkannten Regeln der Technik her-
gestellt. Trotzdem besteht die Gefahr von Personen- und Sachschäden, wenn Sie
die folgenden grundsätzlichen Sicherheitshinweise und die Warnhinweise vor
Handlungsanweisungen in dieser Anleitung nicht beachten.
1. Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugäng-
lich ist.
2. Geben Sie das Produkt an Dritte stets zusammen mit der Montageanleitung
weiter.
Hinweise zur Sicherheit finden Sie auch in dem Dokument „Sicherheitshinwei-
se" (R412015575) Ihres Ventilsystems.
3. Beachten Sie unbedingt auch die dort angegebenen Hinweise.
2.1 Bestimmungsgemäße Verwendung
Das Produkt ist ausschließlich dazu bestimmt, in das Ventilsystem AV eingebaut
zu werden.
Das Produkt darf erst in Betrieb genommen werden, nachdem es sachgerecht im
Ventilsystem AV montiert wurde.
• Halten Sie die in den technischen Daten genannten Betriebsbedingungen und
Leistungsgrenzen ein.
• Verwenden Sie als Medium ausschließlich Druckluft.
• Das Produkt ist ein technisches Arbeitsmittel und nicht für die private Verwen-
dung bestimmt.
2.2 Qualifikation des Personals
Alle mit dem Produkt verbundenen Tätigkeiten erfordern grundlegende me-
chanische, pneumatische und elektrische Kenntnisse sowie Kenntnisse der zuge-
hörigen Fachbegriffe. Um die Betriebssicherheit zu gewährleisten, dürfen diese
Tätigkeiten daher nur von einer entsprechenden Fachkraft oder einer unterwiese-
nen Person unter Leitung einer Fachkraft durchgeführt werden.
Eine Fachkraft ist, wer aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse
und Erfahrungen sowie seiner Kenntnisse der einschlägigen Bestimmungen die
ihm übertragenen Arbeiten beurteilen, mögliche Gefahren erkennen und geeig-
nete Sicherheitsmaßnahmen treffen kann. Eine Fachkraft muss die einschlägigen
fachspezifischen Regeln einhalten.
2.3 Allgemeine Sicherheitshinweise
• Beachten Sie die gültigen Sicherheitsvorschriften und Bestimmungen zur Un-
fallverhütung und zum Umweltschutz.
• Beachten Sie die Sicherheitsvorschriften und -bestimmungen des Landes, in
dem das Produkt eingesetzt/angewendet wird.
• Verwenden Sie nur von AVENTICS zugelassenes Zubehör und Ersatzteile, um
Personengefährdungen wegen nicht geeigneter Ersatzteile auszuschließen.
• Verwenden Sie AVENTICS-Produkte nur in technisch einwandfreiem Zustand.
• Beachten Sie alle Hinweise auf dem Produkt.
• Halten Sie die in der Produktdokumentation angegebenen technischen Daten
und Umgebungsbedingungen ein.
• Sie dürfen das Produkt erst dann in Betrieb nehmen, wenn festgestellt wurde,
dass das Endprodukt (beispielsweise eine Maschine oder Anlage), in das die
AVENTICS-Produkte eingebaut sind, den länderspezifischen Bestimmungen,
Sicherheitsvorschriften und Normen der Anwendung entspricht.
• Die Installation darf nur in spannungsfreiem und drucklosem Zustand und nur
durch geschultes Fachpersonal erfolgen. Führen Sie die elektrische Inbetrieb-
nahme nur in drucklosem Zustand durch, um gefährliche Bewegungen zu ver-
meiden.
• Nehmen Sie das Ventilsystem mit der Erweiterung nur in Betrieb, wenn es
komplett montiert, verschlaucht bzw. verrohrt und korrekt verdrahtet ist und
nachdem Sie alle Verbindungen nochmals auf ihren Festsitz überprüft haben.
