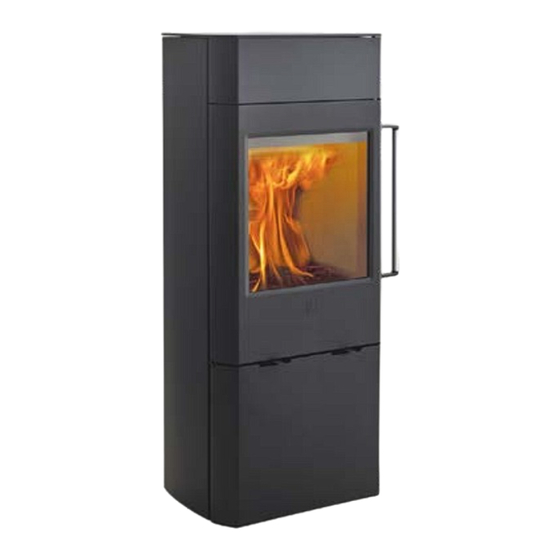

SCAN 41 Montage- Und Bedienungsanleitung
Verwandte Anleitungen für SCAN 41
Inhaltszusammenfassung für SCAN 41

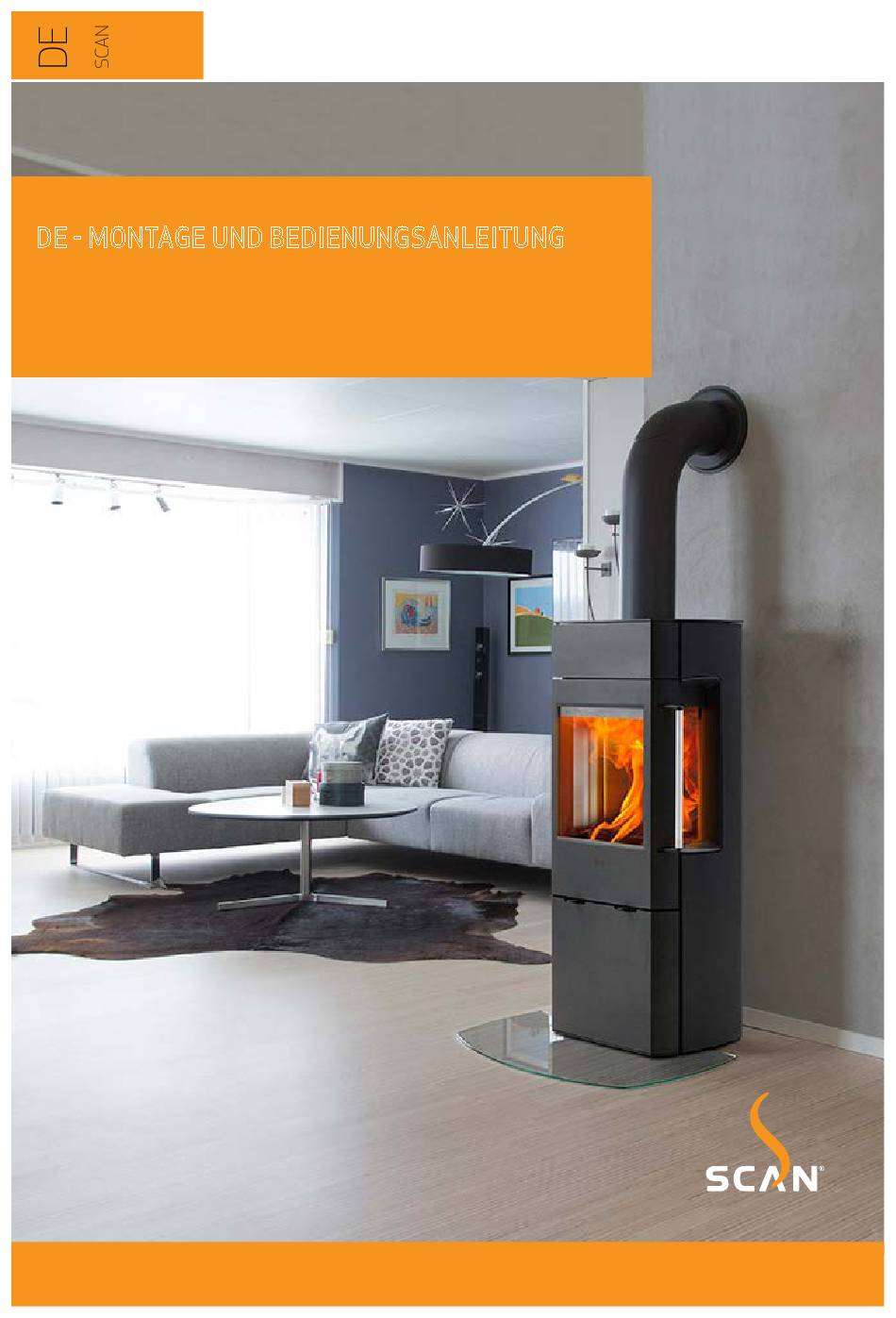

- Seite 1 DE - MONTAGE UND BEDIENUNGSANLEITUNG SCAN 41 MONTAGE UND BEDIENUNGSANLEITUNG SCAN 41...
- Seite 2 überzeugt, dass Sie an Ihrem Kaminofen viel Freude haben werden. Damit Sie den größten Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolgen. Lesen Sie diese Montage- und Bedienungs- anleitung, bevor Sie mit der Montage beginnen. SCAN 41-1 SCAN 41-2...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS ¬ ¬ TECHNISCHE DATEN Installation Maßskizze und Mindestabstände Sicherheit Typenschild Technische Maße und Daten Produktregistriernummer ¬ ¬ MONTAGE Werkzeug für die Montage des Kaminofens Abstand zu Möbeln Einzelteile Sicherheitsabstand Weiteres Zubehör Demontage von der Holzpalette Entsorgung der Verpackung Höheneinstellung des Kaminofens Frischlufteinlass Selbstschließende Tür Externes Verbrennungsluftsystem... -
Seite 4: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatz- ausstattungen, die nicht von Scan A/S geliefert wurden. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Kaminofens erforderliche Teile demontiert oder entfernt werden. -
Seite 5: Technische Maße Und Daten
TECHNISCHE MASSE UND DATEN Stahlplatte Scan 41-1 - Getestet gemäß EN 13240 Gusseisen Material CO Emission bei 13% O 0,08 % Verzinktes Blech Vermiculite CO Emission bei 13% O 975 mg/Nm Oberflächenbehandlung Senotherm Staub @ 13% O <20 mg/Nm No x @ 13% O 104 mg/Nm Max. -
Seite 6: Maßskizze Und Mindestabstände
MAßSKIZZE UND MINDESTABSTÄNDE... - Seite 7 MINDESTABSTÄNDE...
- Seite 8 MINDESTABSTÄNDE...
-
Seite 9: Typenschild
TYPENSCHILD Alle Scan Kaminöfen sind mit einem Typenschild ausgestattet, das die Überprüfungsstandards sowie den Abstand zu brennbaren Materialien angibt. Das Typenschild befindet sich auf der Rückseite des Kaminofens. Typenschild Scan 41-1 (Ohne Seitenfenstern) Typenschild Scan 41-2 (Mit Seitenfenstern) PRODUKTREGISTRIERNUMMER Alle Scan Kaminöfen sind mit einer Produktregistriernummer versehen. Bitte notieren Sie diese Nummer auf der Rückseite dieser Bedienungsanleitung. -
Seite 10: Montage
Große Vorlegeplatte aus Glas oder Stahl ¬ Maulschlüssel für Höheneinstellung ENTSORGUNG DER VERPACKUNG Ihr Scan Kaminofen wird mit folgenden Verpackungen geliefert: Die Holzverpackung kann wiederverwendet und nach dem letzten Gebrauch als CO 2 - Holzverpackung neutraler Brennstoff verbrannt bzw. zum Recycling eingeschickt werden Schaumstoff Zum Recycling bzw. -
Seite 11: Externes Verbrennungsluftsystem
Schornsteintyp. ANSCHLUSS ZWISCHEN KAMINOFEN UND STAHLSCHORNSTEIN Ihr Scan Händler oder Ihr örtlicher Schornsteinfeger können Sie auch bei der Auswahl von Marke und Typ eines Stahlschorn- steins beraten. Dies stellt sicher, dass Ihr Schornstein zu Ihrem Kaminofen passt. ANFORDERUNGEN AN DEN SCHORNSTEIN Der Schornstein muss einen Mindest-Innendurchmesser von 148 mm und eine T400 Bezeichnung mit G für den Rußbrandtest... -
Seite 12: Abstand Zu Möbeln
ABSTAND ZU MÖBELN Abstand zu Möbeln: 1000 mm. Sie müssen allerdings einschätzen, ob Möbel oder andere Gegenstände durch zu große Nähe zum Kaminofen übermäßig austrocknen können. SICHERHEITSABSTAND Die europäischen, nationalen und örtlichen Vorschriften zu Sicherheitsabständen bei Kaminöfen müssen eingehalten werden. Es gibt keine Forderungen in Bezug auf Abstand zu nicht-brennbaren Materialien, aber wir empfehlen einen Abstand von 50 mm, um die Reinigung des Kaminofens, des Rauchrohres und des Schornsteins zu erleichtern und um eventuelle Schäden am Mauer- werk zu vermeiden. -
Seite 13: Demontage Von Der Holzpalette
Ofen in Gebrauch genommen wird! Die obere Platte wieder auf den Stiften montieren, da der Schutz die Platte nach oben schiebt Brændeovn på palle 90064020 EMNE: TG.NR: 21-08-12 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© esigns\Scan 64\90064020.idw... -
Seite 14: Höheneinstellung Des Kaminofens
D ( 1 : 5 ) Dieser Scan-Kaminofen ist mit vier Stellschrauben versehen. Richten Sie den Kaminofen mit den Stellschrauben gerade und vertikal aus. Kippen Sie den Kaminofen und stellen Sie die Schrauben entsprechend ein mittels des Maulschlüssels (Zubehör). Siehe Abbildung unten. -
Seite 15: Montage Des Rauchrohrstutzens
NAVN: EMNE: 380,39 kg 16-03-20 MATERIALE: VÆGT: DATO: topafg vend studs 90041013 EMNE: TG.NR: 30171790 mm^2 DIMENSION: AREAL: Krog Iversen 11-03-2016 DATO: VÆGT: SIGN: DK-5492 Viss C:\Working Folder\Designs\Scan 41\90041014.idw STI: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© lder\Designs\Scan 41\90041013.idw... -
Seite 16: Im Hinteren Abgang
AREAL: 441 mm^2 Krog Iversen & Co A/S Die Abdeckung montieren und DK-5492 Vissenbjerg© C:\Working Folder\CAD\Inventor 2016\Templates\Standard - Manual.idw STI: DK-5492 Vissenbjerg© orking Folder\Designs\Scan 41\90041013.idw festziehen. Die Abdeckung Afmontage dæksel for bagafgang Scan 64 90064025 NAVN: EMNE: TG.NR: wieder aufsetzen... -
Seite 17: Tragende Oberfläche
Stahl oder Glas sein, wobei der Ofen auch auf Klinker, Naturstein oder Ähnlichem aufgestellt werden kann. Dieser Scan-Kaminofen hat eine integrierte Platte im Boden, die bewirkt, dass er ohne anderen Schutz unter dem Ofen direkt auf brennbarem Material stehen kann. (Vorlegeplatte genügt). -
Seite 18: Bedienungsanleitung
BEDIENUNGSANLEITUNG CB-TECHNIK (CLEAN BURN) Der Kaminofen ist mit einer CB-Technik ausgestattet. Um eine optimale Verbrennung der freigegebenen Gase während des Ver- brennungsprozesses zu sichern, wird Luft durch ein speziell entwickeltes System geleitet. Die vorgewärmte Luft wird durch die Löcher in der hinteren Verkleidung der Brennkammer eingeleitet. Diese Luftmenge wird durch die Verbrennungsgeschwindigkeit gesteuert und kann daher nicht reguliert werden. - Seite 19 DATO: SIGN: EINSTELLUNG BEI INDSTILLING VED DIMENSION: AREAL: Krog Iversen & Co A/S NORMALER BELASTUNG: NORMAL BELASTNING: DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 41\90041059.idw STI: Primærluft: Primärluft: 0 - 30% 0 - 30% Sekundærluft: Sekundärluft: 50 - 70% 50 - 70% Luftspjæld...
-
Seite 20: Befeurungsanweisung
ANZÜNDEN Wir empfehlen die Benutzung von Anzündern oder ähnlichen Produkten, die Sie bei Ihrem Scan Händler erhalten. Anzünder zünden das Holz schneller an und halten den Verbrennungs- prozess sauber. Schauen Sie sich unser Video über eine korrekte Feuerung auf www.scan-stoves.com an oder scannen Sie den QR-Code (Achtung: das Video ist nur Scannen Sie den QR-Code, um unser Video über... -
Seite 21: Dauerbetrieb
DAUERBETRIEB Es kommt darauf an, eine so hohe Temperatur wie möglich in der Brennkammer zu erreichen. Dadurch werden Kaminofen und Brennmaterial bestmöglich ausgenutzt, und es wird eine saubere Verbrennung erreicht. Auf diese Weise wird die Rußbildung an der Brennkammerauskleidung und an der Glasscheibe vermieden. Bei der Befeuerung sollte der Rauch nicht zu sehen sein, sondern sollte nur als Bewegung in der Luft erahnt werden können. -
Seite 22: Allgemeine Hinweise
ALLGEMEINE HINWEISE Bitte beachten! Teile des Kaminofens, und vor allem die äußeren Flächen, werden während des Betriebs heiß. Seien Sie vorsichtig! ¬ Entleeren Sie die Asche niemals in einen brennbaren Behälter. Es kann sich noch lange nach beendeter Befeuerung Glut in der Asche befinden. -
Seite 23: Umgang Mit Brennstoff
UMGANG MIT BRENNSTOFF AUSWAHL VON HOLZ/BRENNSTOFF Sie können alle Holzarten als Brennstoff benutzen. Hartholz wie Buche oder Esche eignet sich aber allgemein besser zum Heizen, weil es gleichmäßiger verbrennt und weniger Asche verursacht. Andere Holzarten wie Ahorn, Birke und Fichte sind ausgezeich- nete Alternativen. -
Seite 24: Schornsteinkehren Und Reinigung Des Kaminofens
Der Kaminofen wird durch Abreiben mit einem trockenen, fusselfreien Tuch gereinigt. Sollte der Lack Schaden nehmen, ist ein Reparaturlack als Spray bei unseren Scan-Fachhändlern erhältlich. Da es Farb-nuancen- unterschiede geben kann, empfehlen wir, eine größere Fläche mit einem natürlichen Übergang zu besprühen. Das beste Ergebnis erreicht man, wenn der Kaminofen gerade so warm ist, dass man die Hand darauf halten kann. -
Seite 25: Rauchumlenkplatten Und Brennkammerauskleidung Abnehmen
Rauchumlenkplatte Rauchum- obere Rauchum- lenkplatte lenkplatte Scan 41 halv ovn NAVN: EMNE: MATERIALE: DATO: VÆGT: DIMENSION: AREAL: C:\Working Folder\Designs\Scan 41\90041033.idw STI: SCAN 41-1 SCAN 41-2 (ohne Seitenfenster) (mit Seitenfenstern) Scan 41 halv ovn halv ovn 90041033 90041033 EMNE: EMNE: TG.NR: TG.NR:... -
Seite 26: Reinigung Des Glases
REINIGUNG DES GLASES Unsere Kaminöfen sind so konstruiert, dass starke Rußablagerungen auf dem Glas verhindert werden. Das beste Verfahren hierfür ist, auf eine gute Zufuhr von Verbrennungsluft zu achten. Sehr wichtig ist auch, dass das Holz trocken und der Schorn- stein richtig dimensioniert ist. -
Seite 27: Übermässige Russablagerung Im Schornstein
FEHLERSUCHE RAUCHEMISSIONEN ¬ Feuchtes Holz ¬ Schlechter Kaminzug ¬ Schornstein nicht richtig für den Kaminofen dimensioniert ¬ Rauchrohr/Schornstein auf freien Durchgang prüfen ¬ Hat der Schornstein die richtige Höhe für die Umgebung? ¬ Unterdruck im Raum ¬ Achten Sie beim hinteren Abgang darauf, dass das ¬... -
Seite 28: Die Folgenden Teile Sind Nicht Von Der Garantie Gedeckt
Bei jeder Kontaktaufnahme mit uns oder Ihrem Scan Händler im Zusammenhang mit einem Garantieanspruch müssen Sie die Produkt-Registriernummer Ihres Kaminofens angeben. Die Garantie deckt alle Teile, die nach der Meinung von Scan A/S aufgrund von Produktions- oder Konstruktionsfehlern aus- getauscht oder repariert werden müssen. - Seite 29 NOTIZEN...
- Seite 32 Produktregistriernummer Geben Sie diese Nummer bei allen Anfragen an Ausgabe: DE 90041500 10056023-P04 SCAN A/S Damsbovej 1 DK-5492 Vissenbjerg www.scan-stoves.com 04.09.2023...
