M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
D E

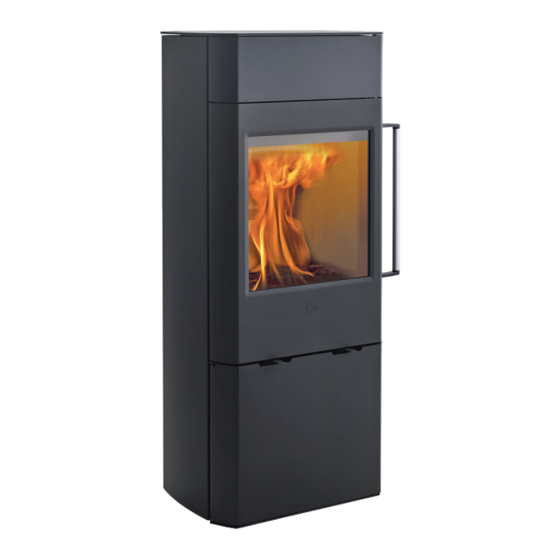

Scan 41 - Serie
Herzlichen Glückwunsch zu Ihrem neuen Scan Kaminofen
Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem Kaminofen
viel Freude haben werden. Damit Sie den größten
Nutzen aus Ihrem Ofen ziehen können, ist es wichtig, unsere Ratschläge und Anweisungen zu befolge
Lesen Sie diese Montage- und Bedienungsanleitung, bevor Sie mit der Montage beginnen.
Produktregistriernummer
Bei Kontakt bitte die Nummer Angeben
S C A N A / S - D K - 5 4 9 2 V I S S E N B J E R G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SCAN 41-1
Inhaltszusammenfassung für SCAN 41-1
- Seite 1 M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G Scan 41 - Serie Herzlichen Glückwunsch zu Ihrem neuen Scan Kaminofen Sie haben das Erzeugnis eines führenden Herstellers von Kaminöfen in Europa gewählt, und wir sind davon überzeugt, dass Sie an Ihrem Kaminofen viel Freude haben werden.
-
Seite 2: Inhaltsverzeichnis
I N H A LT Inhaltsverzeichnis Technische Daten ....................3 Installation Sicherheit Technische Maße und Daten Maßskizze Typenschild Montage ........................8 Produktregistriernummer Zubehör Lose Teile Demontage der Verpackung Platzierung des Kaminofens Abstand zu Möbeln Abstand zu brennbaren Materialien, gezeigt mit isoliertem Rauchrohr Abstand zu brennbaren Materialien, gezeigt mit unisoliertem Rauchrohr Abstand zu Brennmauer Höheneinstellung des Kaminofens... -
Seite 3: Technische Daten
Sicherheitsfunktionen nicht wie vorgesehen funktionieren. Gleiches gilt für die Montage von Zubehör bzw. Zusatzausstattung, die nicht von Scan A/S geliefert wurde. Funktionsstörungen können auch auftreten, wenn für den Betrieb und die Sicherheit des Ofens erforderliche Teile demontiert oder entfernt werden. -
Seite 4: Technische Maße Und Daten
Max. Holzlänge: ................... 30 cm Alle Scan Kaminöfen wird in Übereinstimmung mit der Typen- Gewicht Scan 41-1 und Scan 41-2: ..........ca. 119 kg zulassung des Produkts hergestellt, in der die Montage- und Be- dienungsanleitung des Produkts enthalten ist. Sie sind für die Anschlußstutzen Innendurchmesser: .......... -
Seite 5: Maßskizze Scan 41 - Serie
T E C H N I S C H E D AT E N Maßskizze Scan 41 - Serie Scan 41 mål skitse Scan 41 90041001 NAVN: EMNE: TG.NR: 08-03-2016 MATERIALE: VÆGT: DATO: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg©... -
Seite 6: Typenschild
T E C H N I S C H E D AT E N Typenschild Alle Scan Kaminöfen sind mit einem Typenschild ausgestattet, das die Überprüfungsstandards sowie den Abstand zu brennbaren Materialien angibt. Das Typenschild befindet sich auf der Rückseite des Kaminofens. -
Seite 7: Weiteres Zubehör
• Große Vorlegeplatte aus Glas oder Stahl Bitte notieren Sie sich diese Nummer auf der Titelseite. Die Nummer muss immer angegeben werden, wenn Sie mit Ihrem Händler oder Scan A/S Kontakt aufnehmen. Lose Teile Folgende lose Teile befinden sich am Boden des Kaminofens. -
Seite 8: Montage
Gebrauch genommen wird! Vor der Montage, bitte kontrollieren, dass der Kaminofen nicht beschädigt ist. Der Scan 41 wird auf einer Holzpalette befestigt geliefert. Die beiden Schrauben wie unten gezeigt aus dem Holzlagerfach entfernen und den Kaminofen von der Holzpalette abheben. -
Seite 9: Platzierung Des Kaminofens
Abstand zu brennbaren Materialien, gezeigt mit isoliertem Rauchrohr Die angegebenen Abstände setzen voraus, dass ein isoliertes Rauchrohr mit min. 30 mm Isolierung den ganzen Weg zum Kaminofen verwendet wird. Scan 41-1 (ohne Seitenfenster ) Scan 41-2 (mit Seitenfenstern) Parallelinstallation an der Rückwand Parallelinstallation an der Rückwand... -
Seite 10: Abstand Zu Brennbaren Materialien, Gezeigt Mit Unisoliertem Rauchrohr
Abstand zu brennbaren Materialien, gezeigt mit unisoliertem Rauchrohr Scan 41-1 (ohne Seitenfenster) Scan 41-2 (mit Seitenfenstern) Parallelinstallation an der Rückwand Parallelinstallation an der Rückwand 45° Eckaufstellung 45° Eckaufstellung Brændbar + uisoleret røgrør - Scan 64 uden sideglas Scan 64 AVN: EMNE: TG.NR: 90064049 23-08-12... -
Seite 11: Abstand Zu Brennmauer
Scan 64 TG.N NAVN: EMNE: 25-08-11 MATERIALE: VÆGT: DATO: DIMENSION: AREAL: Scan A/ Brandmur og isoleret røgrør - Scan 64 uden sideglas Brandmur og isoleret røgrør - Scan 64 uden sideglas Scan 64 90064047 EMNE: NAVN: TG.NR: EMNE: TG.NR: DK-5492 Visse... -
Seite 12: Höheneinstellung Des Kaminofens
M O N TA G E Höheneinstellung des Kaminofens Statik des Fußbodens Die Scan 41 Serie sind mit vier Stellschrauben versehen. Richten Sie Unser gesamtes Produktsortiment fällt unter leichte Feuerstellen, den Kaminofen mit den Stellschrauben gerade und vertikal aus. die gewöhnlich keine Verstärkung des Fußbodens erfordern, son- dern auf einem normalen Boden aufgestellt werden können. -
Seite 13: Vorhandener Schornstein Und Schornstein Aus Fertigteilen
Der Schornstein muss mindestens mit T400 und G für den Rußtest markiert sein. Anschluss mit 90º Knierohr Sofern man den Scan 41 mit einem Knierohr anschließen möchte, wird die Verwendung eines gebogenen Knierohrs empfohlen, das einen besseren Zug gewährleistet. Wenn Sie Ihren Kaminofen mit einem rechtwinkligen Winkelstück anschließen, muss die Reinigungsklappe im vertikalen Bereich sein,... -
Seite 14: Anschlußstutzen / Hinteren Abgang
90041014 EMNE: TG.NR: 4 Schrauben M5x10 mm 16-03-2016 VÆGT: DATO: SIGN: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© rking Folder\Designs\Scan 41\90041014.idw topafg vend studs Scan 41 NAVN: Dichtung auf dem Stutzen montieren. EMNE: TG.NR: 11-03-2016 MATERIALE: VÆGT: DATO: SIGN: Anschluß-... - Seite 15 Scan 41 NAVN: EMNE: TG.NR DATO: 14-03-2016 VÆGT: SIGN: DATO: 14-03-2016 MATERIALE: VÆGT: AREAL: Krog Iversen & Co A/S DIMENSION: AREAL: Krog Iversen & C DK-5492 Vissenbjerg© g Folder\Designs\Scan 41\90041012.idw DK-5492 Vissen C:\Working Folder\CAD\Inventor 2016\Templates\Standard - Manual.idw STI: Befestigungspunkte...
-
Seite 16: Frischluftzufuhr
Der Stutzen für externe Verbrennungsluftversorgung befindet sich lose in der Verpackung. WICHTIG: Wenn der Ofen mit Frischluftzufuhr oder externer Verbrennungsluftversorgung versehen ist, muss das Belüftungsrohr während des Gebrauchs offen sein! 4 Schrauben M5x10 mm NAVN: Scan 41 EMNE: Skrue TG.NR: 90041014a 0,00 kg MATERIALE: VÆGT:... -
Seite 17: Cb-Technik (Clean Burning)
Scan 64 90064 NAVN: EMNE: TG.NR: 30-08-12 DATO: MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Krog Iversen & Co A/S DK-5492 Vissenbjerg© C:\Working Folder\Designs\Scan 64\90064037.idw STI: Betätigungsgriff für Rüttelrost Brændkammerforing Scan 64 90064036 NAVN: EMNE: TG.NR: 13-07-11 DATO: MATERIALE: VÆGT: SIGN: DIMENSION: AREAL: Krog Iversen &... -
Seite 18: Befeuerungsanweisung
Rauch, der aus dem Schornstein austritt, belastet die Umwelt und hat einen störenden Geruch. Anzünden Wir empfehlen, Anzündblöcke oder Ähnliches zu verwenden, die bei Ihrem Scan-Fachhändler erhältlich sind. Durch deren Gebrauch brennt das Holz schneller an und die Verbrennung ist sauberer. Benutzen Sie niemals Anzündflüssigkeit! „Top down“ Anzünden 4 Holzscheite ca. -
Seite 19: Kontinuierliche Befeuerung
B E F E U E R U N G S A N W E I S U N G Kontinuierliche Befeuerung Allgemeine Hinweise Es kommt darauf an, eine so hohe Temperatur wie möglich in Beachten! Teile des Kaminofens, und vor allem die äußeren Flächen, der Brennkammer zu erreichen. -
Seite 20: Handhabung Des Holzes
B E F E U E R U N G S A N W E I S U N G Handhabung des Holzes kg trockenes Holz/m 3 im Verhältnis Holzarten zu Buche Weißbuche Wahl des Holzes/Brennmaterials Buche/Eiche Es können alle Holzarten als Brennholz verwendet werden, wobei Esche sich die harten Holzarten generell am besten zum Befeuern eignen, Ahorn... -
Seite 21: Wartung
Scan 41 halv ovn NAVN: EMNE: 16-03-20 MATERIALE: VÆGT: DATO: DIMENSION: AREAL: Krog Iversen Scan 41-1 (ohne Seitenfenster) Scan 41-2 (mt Seitenfenstern) DK-5492 Vis C:\Working Folder\Designs\Scan 41\90041033.idw STI: Scan 41 halv ovn halv ovn 90041033 EMNE: 90041033 TG.NR: EMNE: TG.NR:... -
Seite 22: Wartung Des Kaminofens
Scan-forhandlers anvisninger. verschleißen beim Gebrauch und müssen je nach Bedarf ausgewech- Brændeovnen giver ingen varme selt werden. • Ved enhver ændring af Scan-produktets eller dets tilbehørs oprin- • Fugtigt træ delige tilstand. Kehren des Schornsteins und Reinigung des • For lidt træ... -
Seite 23: Fehlersuche
• aufgrund jeder Änderung des ursprünglichen Zustands des Scan-Produkts oder dessen Zubehörs. Riecht & Geräusche Ihres Kaminofens • Das Reklamationsrecht gilt nur in dem Land, in dem das Scan- • während der ersten Befeuerungen härtet der Lack am Kamin- Produkt ursprünglich geliefert wurde. - Seite 24 Ausgabe: Scan A/S - DK-5492 Vissenbjerg DE 90041500 07.12.2016...
