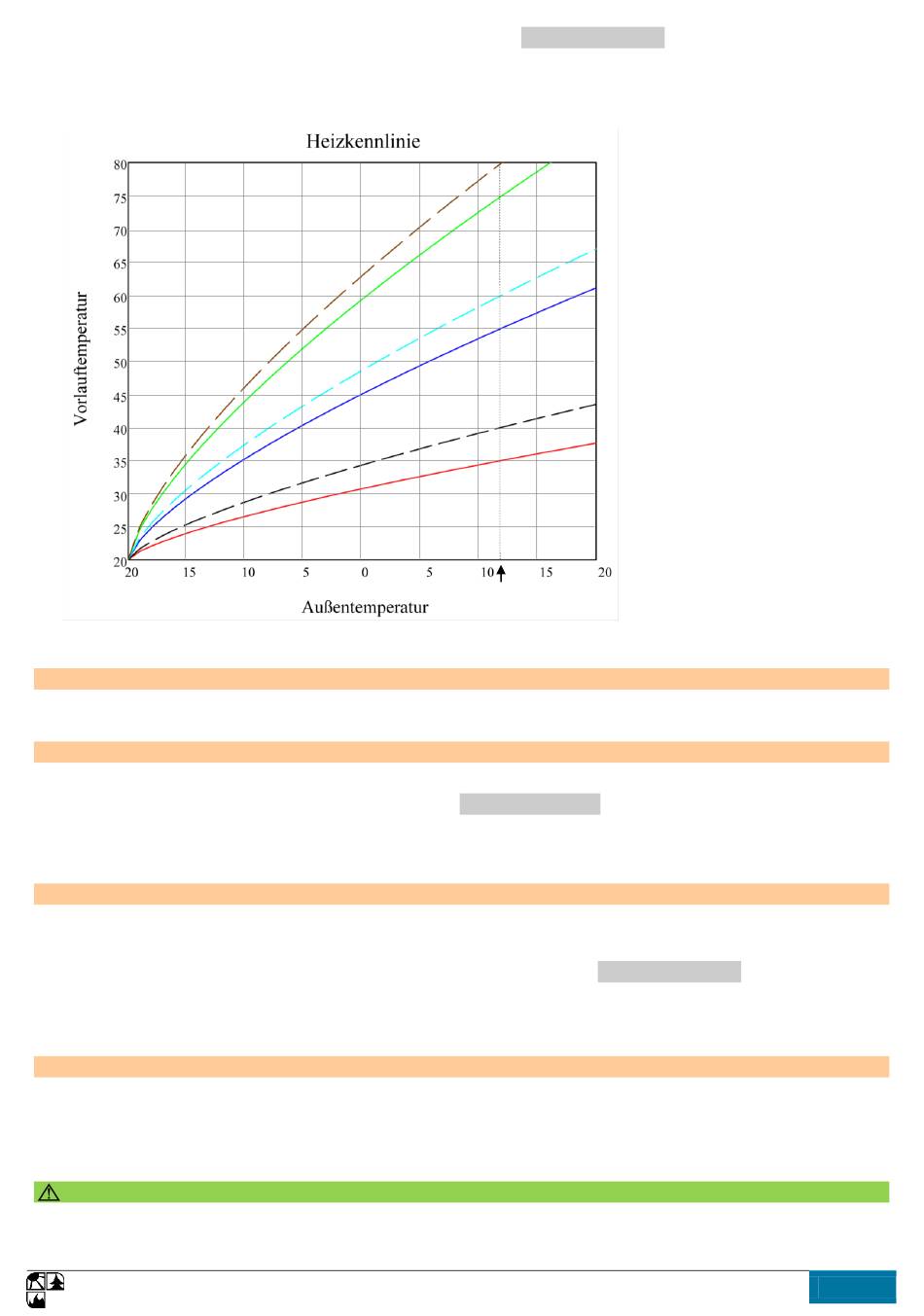

Beispiel 2:
Veränderung der Auslegungstemperatur unter 13.11 TV-Auslegung um jeweils 5°C unter
Beibehaltung des Exponenten mit einem Wert von 1.4.
TV Soll [°C]
10.13 TA-Auslegung
Der Wert ist der Wärmebedarfsberechnung zu entnehmen, er bezieht sich auf die mehrjährig gemittelte tiefste
Außentemperatur (Auslegungstemperatur) für diesen Ort.
10.14 TV-Auslegung
Werkseinstellung: Fußboden- und Wandheizung: 40°C / Heizkörper: 70°C / Lüfter: 80°C.
Funktion:
Welche Vorlauftemperatur (TV) ist bei 10.14 TA-Auslegung erforderlich, um eine
Wohnraumtemperatur von 20°C herzustellen – vergleichbar mit der, bei analogen Reglern
bezeichneten Funktion „Steilheit". Der Wert bezieht sich auf die installierte „Art" der Heizflächen
(z.B. Radiatoren, Fußbodenheizung,...) und ist der Wärmebedarfsberechnung zu entnehmen.
10.15 Auslegungsdiff.
Auf die Praxis bezogene Werkseinstellung:
Fußboden – Wandheizung: 5K / Heizkörper: 15K / Lüfter: 20K.
Funktion:
Die auftretende Differenz zwischen Vor- und Rücklauf bei 10.14 TV-Auslegung.
Beispiel:
Bei einem Heizsystem 70°C zu 50°C beträgt in der Praxis die Differenz 15K. Durch diese Einstellung
kann der Regler die tatsächlich erforderliche Vorlauftemperatur exakt berechnen.
Nutzen:
Weniger Abweichungen der Raumtemperatur von der gewünschten Raum- Solltemperatur.
10.21 Behaglichkeit
Die Einstellung korrigiert „TWR Soll" in Abhängigkeit von der Außentemperatur.
Bei der Einstellung 0K ist die Funktion deaktiviert.
Funktion:
Der „TWR Soll" bei „Heizzeiten" und bei „TWR-abgesenkt" wird linear mit der steigenden
Außentemperatur erhöht.
Das Behaglichkeitsempfinden = Lufttemperatur + Strahlungsanteil.
13.11 TV-Auslegung = 80°C
13.11 TV-Auslegung = 75°C
-
TA-Auslegung = -12°C
Parameter 13.10
-12°C
40°C
5K
1.0K
13.09 Exponent = 1.4
13.11 TV-Auslegung = 60°
13.11 TV-Auslegung = 55°C
13.09 Exponent = 1.4
13.11 TV-Auslegung = 40°C
13.11 TV-Auslegung = 35°C
13.09 Exponent = 1.4
TA [°C]
-
-
-
MultiControl 2 | 3
Einstellbereich: -30°C bis +10°C
Einstellbereich: 21°C bis 110°C
Einstellbereich: 3K bis 30K
Einstellbereich: 0.0K bis +5.0K
Heizkreis 1(2)
21
