10.12 Exponent
Werkseinstellung: Fußboden- und Wandheizung: 1.10 / Heizkörper: 1.40 / Lüfter: 1.50.
Die Einstellung 1.00 bewirkt keine Beeinflussung der Heizkennlinie.
Erklärung:
Der Exponent ist ein Korrekturwert, der die Heizkurve speziell bei höheren Außentemperaturen
(>5°C) automatisch erhöht und zwar deshalb, da jede Heizfläche (Radiator, ...) bei reduzierter
Vorlauftemperatur – dies ist der Fall bei höherer Außentemperatur – eine reduzierte Wärme-
Übertragungsleistung aufweist. Der Exponent ist aus der Sicht des Heizkörperherstellers dann
richtig eingestellt, wenn bei einer Außentemperatur von -15°C und bei +15°C die gleiche
Wohnraumtemperatur (Lufttemperatur) hergestellt ist. Jede Heizkreisregelung besitzt diese
Funktion, auch wenn sie dort anders bezeichnet wird (z.B. „Anhebung" oder „Krümmung") oder
nicht direkt einstellbar ist. Der Heizkörperhersteller ermittelt in einem aufwändigen
Messverfahren den „richtigen" Exponenten zu seinem Heizkörper, dieser ist bei der
Heizungsfachkraft zu erhalten – in der Praxis ist die Werkseinstellung ausreichend.
Das Behaglichkeitsempfinden = Lufttemperatur + Strahlungsanteil.
Der Exponent wird in der Praxis häufig höher eingestellt um die Behaglichkeit bei reduzierter Vorlauftemperatur
(reduzierter Strahlungsanteil), durch Erhöhen der Lufttemperatur wieder auszugleichen. Eine Änderung der
Werkeinstellung ist aus diesem Grund nicht mehr erforderlich. Die neue Funktion 10.21 Behaglichkeit (siehe unten)
ermöglicht eine direkte „TWR Soll" – Vorgabe in Abhängigkeit der Außentemperatur.

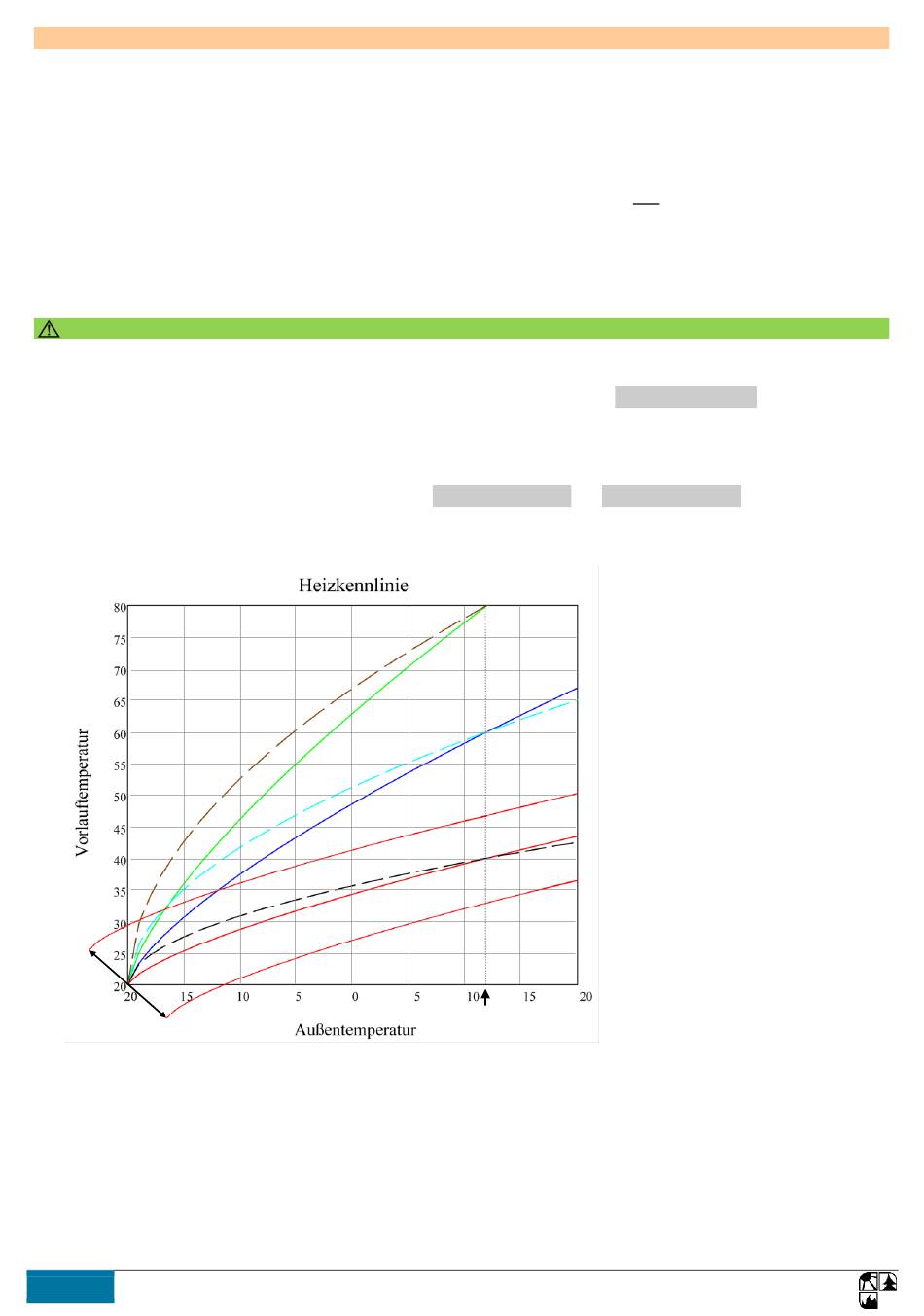

Beispiele zur Heizkennlinie:
Beispiel 1:
Veränderung des Exponenten von 13.09 Exponent 1.4 auf 13.09 Exponent 1.9 unter Beibehaltung
der Auslegungstemperatur.
TV Soll [°C]
27°C
TWR Soll
13°C
20
3
Heizkreis 1(2) | MultiControl 2
1.10
13.09 Exponent = 1.9
13.09 Exponent = 1.4
-
-
13.10 TA-Auslegung = -12°C
Einstellbereich: 1.00 bis 2.50
13.11 TV-Auslegung = 80°C
13.09 Exponent = 1.4
13.09 Exponent = 1.9
13.11 TV-Auslegung = 60°C
13.09 Exponent = 1.4
13.09 Exponent = 1.9
13.11 TV-Auslegung = 40°C
TA [°C]
-
-
