...4 ANSCHLÜSSE
4.2.4 Relaiskontaktschutz
drückung – Abb. 4.3
Um das Risiko einer Funktionsstörung des Geräts oder einer
Anzeige unkorrekter Werte beim Schalten induktiver Lasten zu
reduzieren, müssen die Relaiskontakte mit Entstörelementen
ausgestattet sein.
Bei WS-Anwendungen ist eine 100R/0.022µF Entstörgarnitur
(Teil-Nr. B9303) zu installieren (siehe Abb. 4.3A). Weist das
Gerät beim Anziehen der Relais Funktionsstörungen auf
(falsche Meßwertanzeige) oder wird es zurückgesetzt (im
Display erscheint '88888'), ist ein größeres RC-Netz
erforderlich. Genauere Angaben zu der erforderlichen RC-
Einheit sind beim Hersteller der Schaltvorrichtung zu erfahren.
Bei GS-Anwendungen ist eine Diode zu installieren – siehe
Abb. 4.3B. Für allgemeine Anwendungen ist die Ausführung
1N5406 (600 V maximale Rückwärtsspannung bei 3A – Teil Nr.
B7363) zu verwenden.
Hinweis. Für ein zuverlässiges Schalten muß die
Mindestspannung größer als 12V und der Mindeststrom
größer als 100mA sein.
Externe WS-
Versorgung L N
A – WS-Anwendungen
Externe + –
GS-Versorgung
B – GS-Anwendungen

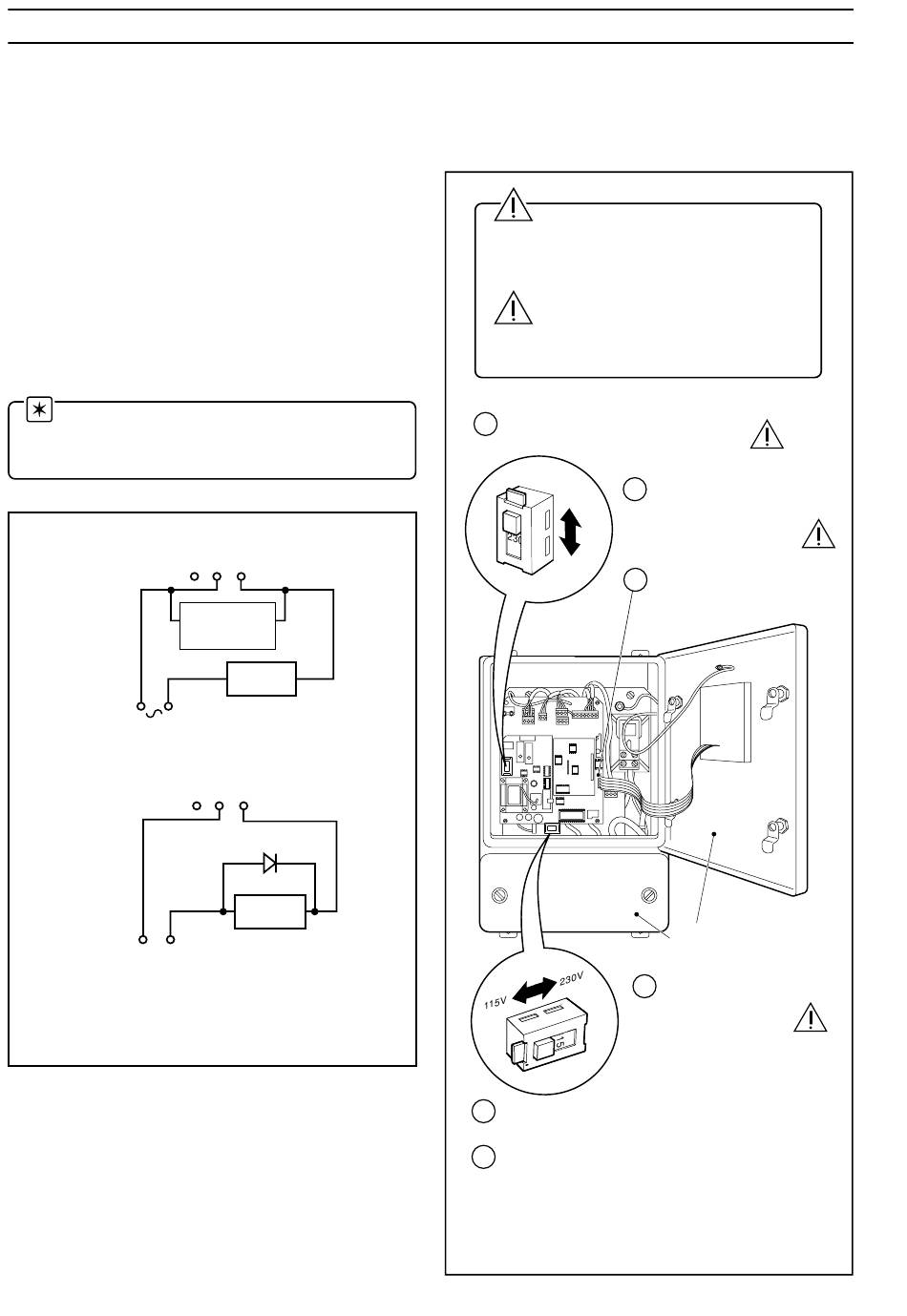

Abb. 4.3 Relaiskontaktschutz
8
und Störungsunter-
NC C NO Relaiskontakte
RC
Störungsunter-
drückereinheit
Spannung
NC C NO Relaiskontakte
Diode
Spannung
4.3 Auswahl der Netzeingangsspannung – Abb. 4.4
Die Eingangsspannungen (230V oder 110V) für die
Hauptplatine des Analysators und die Platine zur Speisung
der Sondenheizung werden über zwei auf den jeweiligen
Platinen angeordnete Schalter ausgewählt.
Vorsicht 1. Die obere
Gehäuseabdeckung ist bei Entriegelung nicht
schwenkbar oder unverlierbar.
Vorsicht 2. Beide Schalter müssen
die gleiche Stellung haben, andernfalls kann
das Gerät dauerhaft beschädigt werden.
1
Die obere Gehäuseabdeckung lösen und
vorsichtig abnehmen
2 3 0 V
1 1 5 V
5
Den Wahlschalter auf der Platine der
Meßsondenheizung suchen und die gewünschte
Netzspannung auswählen.
6
Abdeckung zum Gehäuse drehen und Flachkabel
wieder anschließen
Abb. 4.4 Auswahl der Netzeingangsspannung
1
3
Den Wahlschalter auf der
Hauptplatine suchen und
die gewünschte
Netzspannung für die
Hauptplatine auswählen
2
Das Fronttafel-Flachkabel
auf der Seite der
Hauptplatine lösen
Gehäuse und Abdeckung
getrennt
4
Die obere
Gehäuseabdeckung
wieder aufsetzen und
sichern
