5
Montage / Mounting

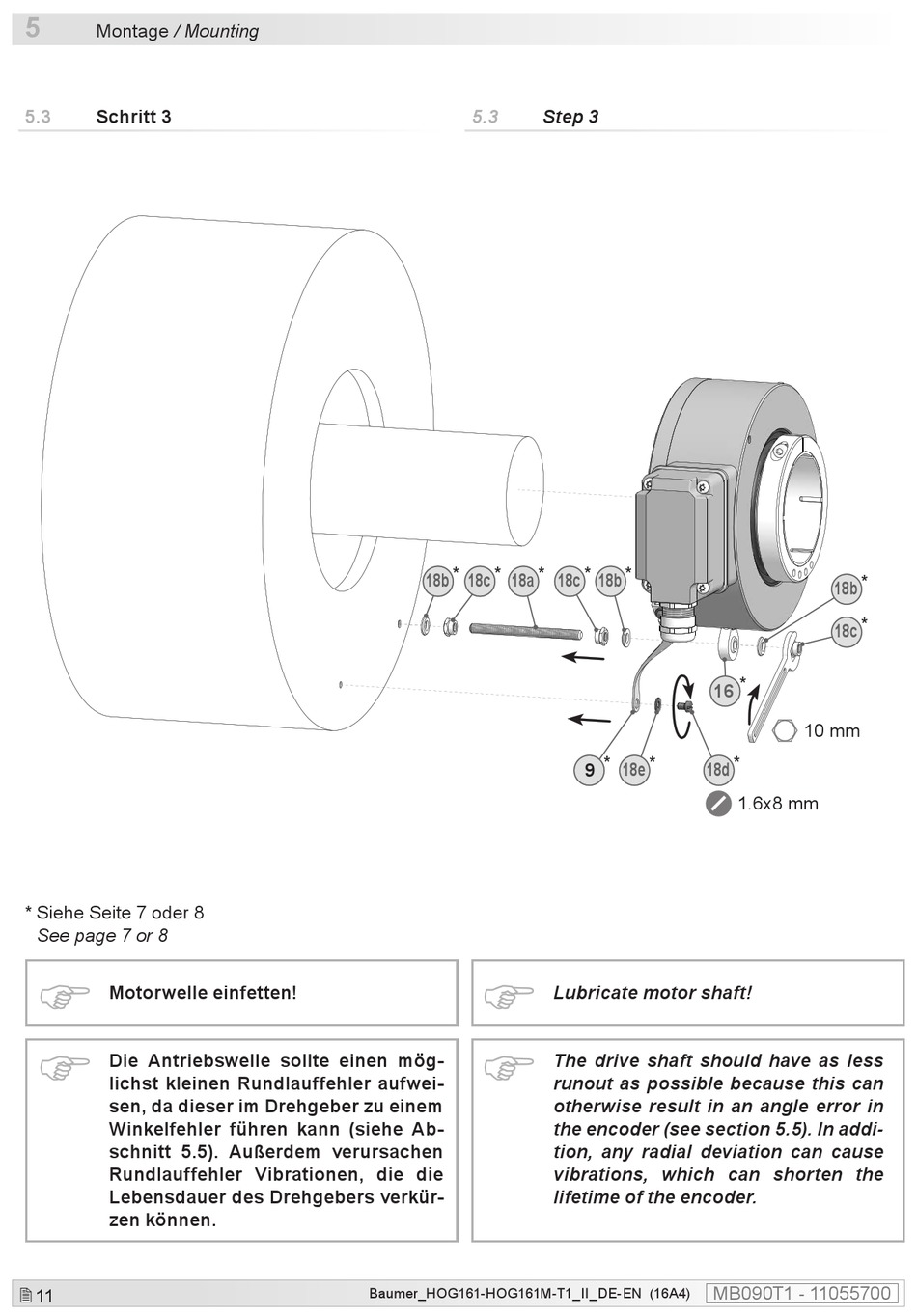

5.3
Schritt 3
* Siehe Seite 7 oder 8
See page 7 or 8
Motorwelle einfetten!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser im Drehgeber zu einem
Winkelfehler führen kann (siehe Ab-
schnitt 5.5). Außerdem verursachen
Rundlauffehler Vibrationen, die die
Lebensdauer des Drehgebers verkür-
zen können.
11
5.3
Step 3
*
*
*
18b
18c
18a
Baumer_HOG161-HOG161M-T1_II_DE-EN (16A4)
*
*
18c
18b
16
*
*
18e
18d
9
Lubricate motor shaft!
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error in
the encoder (see section 5.5). In addi-
tion, any radial deviation can cause
vibrations, which can shorten the
lifetime of the encoder.
MB090T1 - 11055700
*
18b
*
18c
*
10 mm
*
1.6x8 mm
