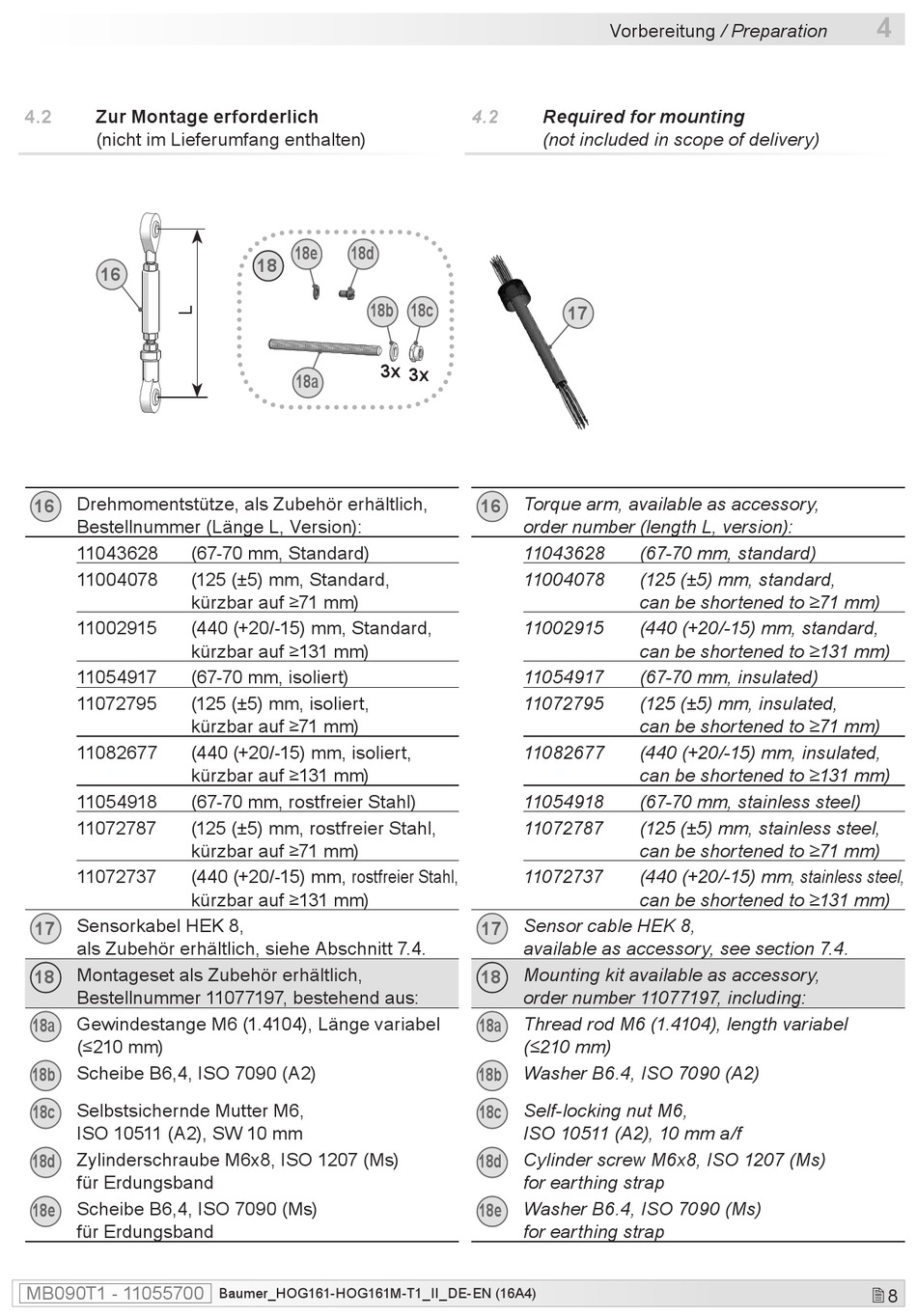

4.2
Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
16
Drehmomentstütze, als Zubehör erhältlich,
16
Bestellnummer (Länge L, Version):
11043628
(67-70 mm, Standard)
11004078
(125 (±5) mm, Standard,
kürzbar auf ≥71 mm)
11002915
(440 (+20/-15) mm, Standard,
kürzbar auf ≥131 mm)
11054917
(67-70 mm, isoliert)
11072795
(125 (±5) mm, isoliert,
kürzbar auf ≥71 mm)
11082677
(440 (+20/-15) mm, isoliert,
kürzbar auf ≥131 mm)
11054918
(67-70 mm, rostfreier Stahl)
11072787
(125 (±5) mm, rostfreier Stahl,
kürzbar auf ≥71 mm)
11072737
(440 (+20/-15) mm, rostfreier Stahl,
kürzbar auf ≥131 mm)
Sensorkabel HEK 8,
17
als Zubehör erhältlich, siehe Abschnitt 7.4.
Montageset als Zubehör erhältlich,
18
Bestellnummer 11077197, bestehend aus:
Gewindestange M6 (1.4104), Länge variabel
18a
(≤210 mm)
Scheibe B6,4, ISO 7090 (A2)
18b
Selbstsichernde Mutter M6,
18c
ISO 10511 (A2), SW 10 mm
Zylinderschraube M6x8, ISO 1207 (Ms)
18d
für Erdungsband
Scheibe B6,4, ISO 7090 (Ms)
18e
für Erdungsband
MB090T1 - 11055700
18e
18d
18
18b 18c
3x 3x
18a
Baumer_HOG161-HOG161M-T1_II_DE-EN (16A4)
Vorbereitung / Preparation
4.2
Required for mounting
(not included in scope of delivery)
17
Torque arm, available as accessory,
16
order number (length L, version):
11043628
(67-70 mm, standard)
11004078
(125 (±5) mm, standard,
can be shortened to ≥71 mm)
11002915
(440 (+20/-15) mm, standard,
can be shortened to ≥131 mm)
11054917
(67-70 mm, insulated)
11072795
(125 (±5) mm, insulated,
can be shortened to ≥71 mm)
11082677
(440 (+20/-15) mm, insulated,
can be shortened to ≥131 mm)
11054918
(67-70 mm, stainless steel)
11072787
(125 (±5) mm, stainless steel,
can be shortened to ≥71 mm)
11072737
(440 (+20/-15) mm, stainless steel,
can be shortened to ≥131 mm)
Sensor cable HEK 8,
17
available as accessory, see section 7.4.
Mounting kit available as accessory,
18
order number 11077197, including:
Thread rod M6 (1.4104), length variabel
18a
(≤210 mm)
Washer B6.4, ISO 7090 (A2)
18b
Self-locking nut M6,
18c
ISO 10511 (A2), 10 mm a/f
Cylinder screw M6x8, ISO 1207 (Ms)
18d
for earthing strap
Washer B6.4, ISO 7090 (Ms)
18e
for earthing strap
4
8
