X-Terminator

Bedienfeld

Kontrollmodus

Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)

DMX-Adresszuweisung

Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der X-Terminator vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 11 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere X-Terminators verwenden.
Daher sollte die DMX-Adresse des ersten X-Terminator 1 (001) sein; die DMX-Adresse des zweiten Geräts
sollte 1+11=12 (012) sein; die DMX-Adresse des dritten Geräts sollte 12+11=23 (023) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann.
Wenn zwei oder mehreren X-Terminatorn ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.

Steuerung:

Nachdem Sie allen X-Terminatorn eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
steuern.
Hinweis: Beim Einschalten erkennt der X-Terminator automatisch, ob er DMX 512-Daten empfängt. Die
„LED" des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden.
Es könnte eines der folgenden Probleme vorliegen:
• Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
• Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 30 Sekunden
Wenn 10 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie die MODE-, UP-, DOWN- oder ENTER-Taste, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
Bestellnummer: 43157

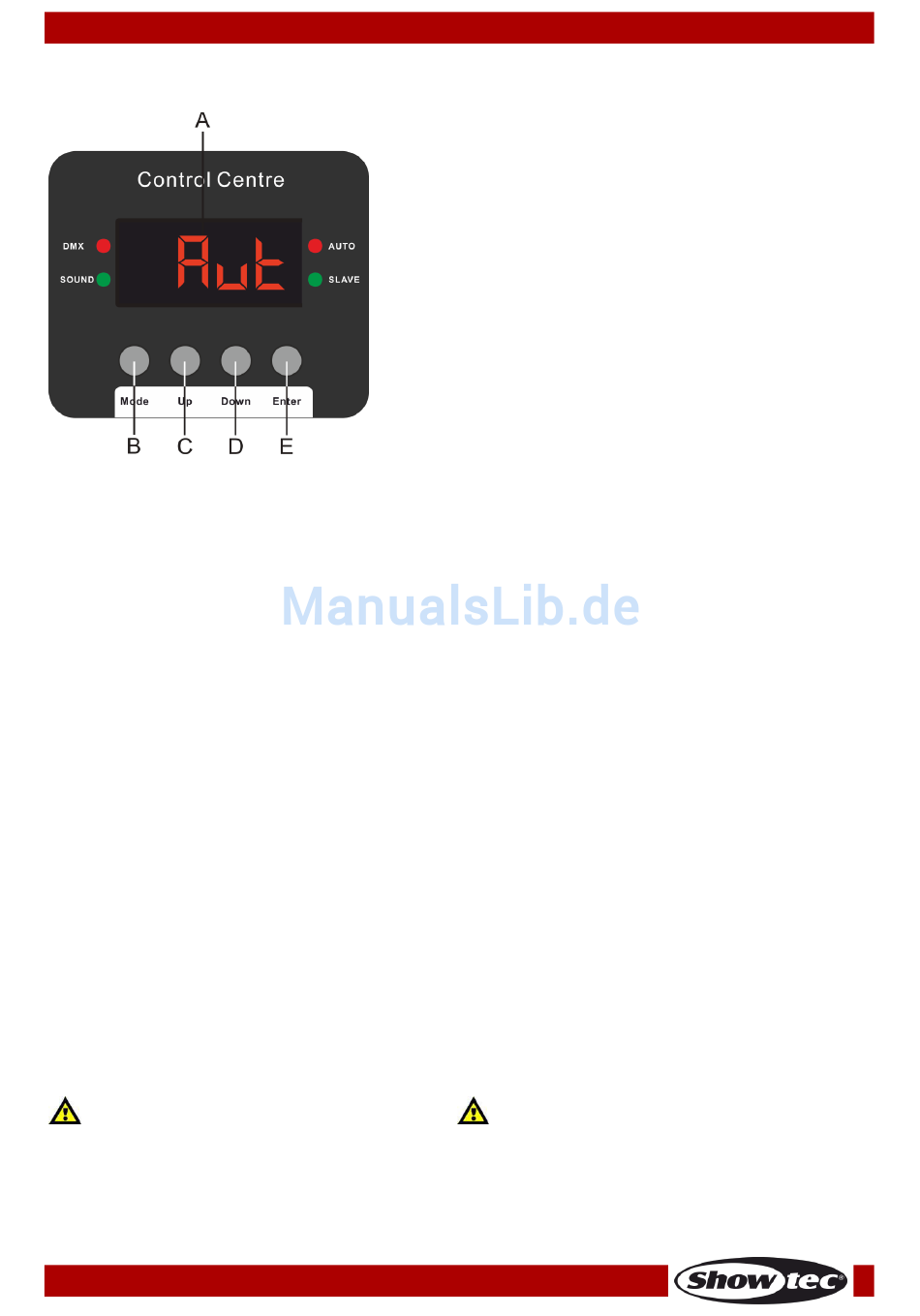

A) LED-Display
B) MODE-Taste
C) UP-Taste
D) DOWN-Taste
E) ENTER-Taste
16
Abb. 05
