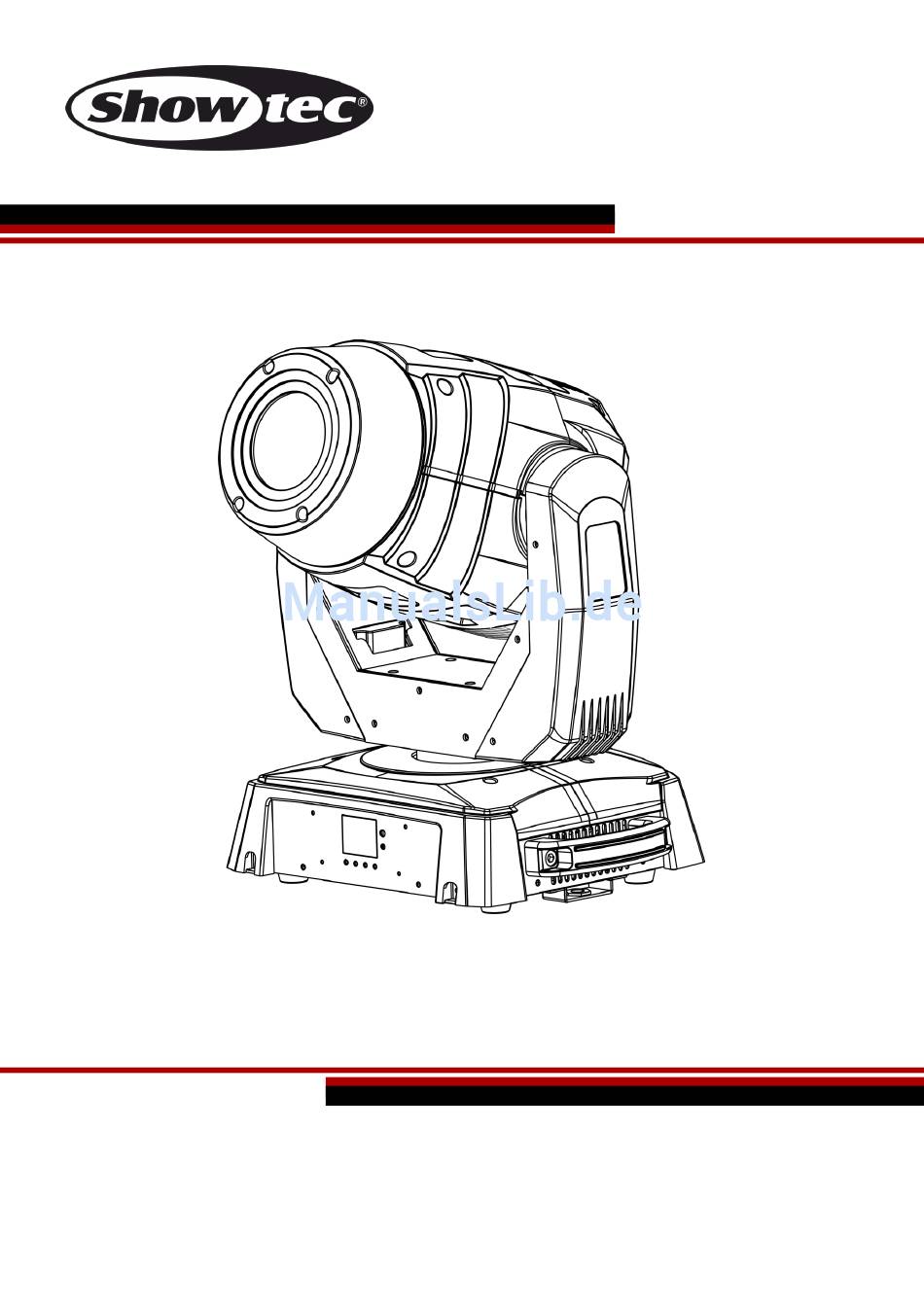

- Seite 1 HANDBUCH DEUTSCH Phantom 95 LED Spot Bestellnummer: 40199 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Phantom 95 LED Spot Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................6 Montage ..................................6 Netzanschlüsse ................................7 Rückgabe ..................................8 Reklamationen ................................8 Beschreibung des Geräts ..............................9 Funktionen ..................................9 Übersicht ..................................9 Vorderseite ...................................10 Rückseite ..................................11... - Seite 3 Phantom 95 LED Spot Rotierendes Gobo- und Farbrad ..........................34 Fehlersuche ..................................35 Kein Licht ..................................35 Keine Reaktion auf DMX-Signale ..........................35 Technische Daten ................................37 Abmessungen ..................................38 Notizen ....................................39 Bestellnummer: 40199...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Phantom 95 LED Spot IEC-Netzkabel (0,9 m) 1 Halterung und 2 Schrauben für die Traversenmontage ... - Seite 5 Phantom 95 LED Spot Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
- Seite 6 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 7: Bestimmungsgemäßer Gebrauch
Phantom 95 LED Spot Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. • Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter. • Die maximale Umgebungstemperatur für den Betrieb beträgt a = 40°C und darf auf keinen Fall... -
Seite 8: Netzanschlüsse
Phantom 95 LED Spot Der Phantom kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 9: Rückgabe
Phantom 95 LED Spot Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 10: Beschreibung Des Geräts

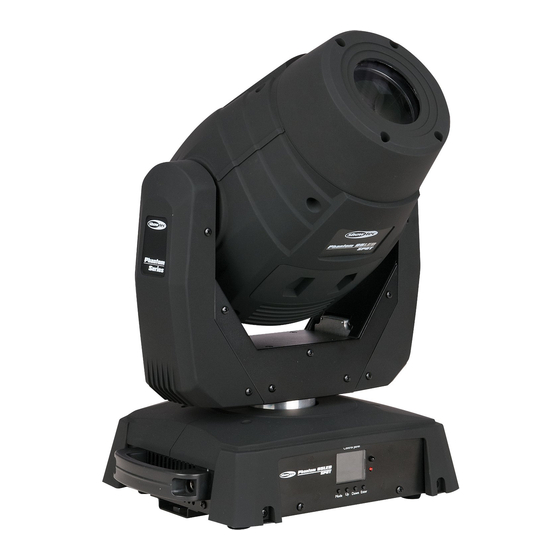

Phantom 95 LED Spot Beschreibung des Geräts Funktionen Der Phantom 95 LED Spot von Showtec ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. Eingangsspannung: 100-240V, 60/50Hz Leistungsaufnahme: Max. 283W bei Höchstleistung LED-Antriebsstrom: 24A Innendurchmesser Gobos: 19,85mm, Außendurchmesser Gobos: 23,88mm ... -
Seite 11: Vorderseite
Phantom 95 LED Spot Vorderseite Abb. 02 01) LED-Linse 02) LCD-Display + Steuerungstasten Bestellnummer: 40199... -
Seite 12: Rückseite
07) DMX-Ausgang (OUT), 3-polig Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 95 LED Spot. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 13: Steuerungsmodi
Phantom 95 LED Spot Steuerungsmodi Es gibt 5 Modi: • Selbstständiger Modus (Auto) • Musiktaktung • IR-Modus • Master/Slave • DMX-512 (9 CH, 15 CH) Ein Phantom (Auto und IR) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 14: Mehrere Phantoms (Dmx-Steuerung)
Phantom 95 LED Spot Mehrere Phantoms (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 15: Verbinden Der Geräte
Phantom 95 LED Spot Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 16: Bedienfeld
Phantom 95 LED Spot Der Phantom 95 LED Spot kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MODE-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 06 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 17: Menü-Übersicht
Phantom 95 LED Spot Menü-Übersicht Bestellnummer: 40199... -
Seite 18: Hauptmenü-Optionen
Phantom 95 LED Spot Hauptmenü-Optionen DMX-Adresse DMX-Modus / Voreingestellte Programme / Musiktaktung / Master/Slave-Modus / IR Pan- und Tilt-Umkehrung / Displayumkehrung / Pan- und Tiltwinkel / Audioempfindlichkeit / Reset / Werkseinstellungen Systeminformationen DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. -
Seite 19: Voreingestellte Programme
Phantom 95 LED Spot Voreingestellte Programme Der Phantom verfügt über 5 voreingestellte Programme. 01) Drücken Sie im Hauptmenü auf MODE, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der folgenden 5 Modi aus: 1. -
Seite 20: Ir-Modus
Phantom 95 LED Spot 5. IR-Modus 01) Drücken Sie UP/DOWN, bis das Display anzeigt. 02) Drücken Sie ENTER, um den IR-Modus zu aktivieren. 03) Drücken Sie die MODE-Taste, bis das Display Folgendes anzeigt: 04) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 21: Cg.auto
Phantom 95 LED Spot 5.2. CG.Auto In diesem Menü können Sie den automatischen Farb- und Gobofluss einstellen. 01) Drücken Sie ENTER, um den automatischen Gobo- und Farbfluss zu aktivieren. 02) Das Gerät spielt nun den automatischen Gobos- und Farbfluss in zufälliger Reihenfolge ab. -
Seite 22: Gobo.sw
Phantom 95 LED Spot 5.5 GOBO.SW In diesem Menü können Sie das Gobo auswählen, das Sie verwenden möchten. 01) Drücken Sie ENTER, um das Menü zu öffnen. 02) Wählen Sie mit UP/DOWN eines der verfügbaren Gobos aus. Der Einstellungsbereich geht von 0 bis 8. -
Seite 23: Sens
Phantom 95 LED Spot 5.8 SENS In diesem Menü können Sie die Audioempfindlichkeit des Geräts einstellen. 01) Drücken Sie ENTER, um das Menü zu öffnen. 02) Drücken Sie UP/DOWN, um die Audioempfindlichkeit einzustellen. Der Einstellbereich umfasst die Werte 001-100 (von geringer zu hoher Empfindlichkeit). -
Seite 24: Sound
Phantom 95 LED Spot 5.11 Sound In diesem Menü können Sie die Musiktaktung aktivieren. 01) Drücken Sie ENTER, wenn das Display wie in der nachfolgenden Abbildung aussieht, um die Musiktaktung zu aktivieren: 02) Daraufhin erscheint folgende Anzeige auf dem Display: 03) Die Musiktaktung ist nun aktiviert und das Gerät reagiert entsprechend der eingestellten... -
Seite 25: Erweiterte Einstellungen
Phantom 95 LED Spot 03) Das Gerät führt nun einen LED-Blackout durch und auf dem Display erscheint: 6. Erweiterte Einstellungen 01) Drücken Sie im Hauptmenü auf MODE, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 26: System Information
Phantom 95 LED Spot 16) Drücken Sie UP/DOWN, um zwischen den folgenden 3 Tiltbereichen zu wechseln: 90º 180º 270º 17) Drücken Sie ENTER, um die Auswahl zu bestätigen. 18) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü... -
Seite 27: Dmx-Kanäle
Phantom 95 LED Spot DMX-Kanäle 9 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 28 Phantom 95 LED Spot Kanal 5 – Rotierendes Goborad + Gobo-Shake Geöffnet/Weiß 8-15 Gobo 1 (Glas) 16-23 Gobo 2 (Glas) 24-31 Gobo 3 (Metall) 32-39 Gobo 4 (Metall) 40-47 Gobo 5 (Metall) 48-55 Gobo 6 (Metall) 56-63 Gobo 7 (Metall)
- Seite 29 Phantom 95 LED Spot 15 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden.
- Seite 30 Phantom 95 LED Spot Kanal 9 – Rotierendes Goborad + Gobo-Shake Geöffnet/Weiß 8-15 Gobo 1 (Glas) 16-23 Gobo 2 (Glas) 24-31 Gobo 3 (Metall) 32-39 Gobo 4 (Metall) 40-47 Gobo 5 (Metall) 48-55 Gobo 6 (Metall) 56-63 Gobo 7 (Metall)
- Seite 31 Phantom 95 LED Spot Kanal 12 – Voreingestellte Programme und musikgetaktete Programme Keine Funktion 8-23 Voreingestelltes Programm 1 24-39 Voreingestelltes Programm 2 40-55 Voreingestelltes Programm 3 56-71 Voreingestelltes Programm 4 72-87 Voreingestelltes Programm 5 88-103 Voreingestelltes Programm 6 104-119 Voreingestelltes Programm 7...
-
Seite 32: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Phantom 95 LED Spot ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 33: Ein Gobo Aus Dem Rotierenden Goborad Auswechseln
Phantom 95 LED Spot Ein Gobo aus dem rotierenden Goborad auswechseln 01) Ziehen Sie den Netzstecker ab und stellen Sie den Netzschalter auf OFF. 02) Stellen Sie sicher, dass das Gobo, das Sie einsetzen möchten, dieselbe Größe hat. Siehe die Abbildung unten. -
Seite 34: Orientierung Der Glasgobos
Phantom 95 LED Spot Abb. 09 07) Nehmen Sie das Gobo vorsichtig mit einer Zange aus seiner Halterung. 08) Befestigen Sie das neue Gobo in der Halterung. Bringen Sie die Klemme vorsichtig wieder an und pressen Sie sie ein wenig zusammen. Sie können dafür eine Zange verwenden. -
Seite 35: Rotierendes Gobo- Und Farbrad
Phantom 95 LED Spot Rotierendes Gobo- und Farbrad Rotierendes Goborad Abb. 10 Farbrad Abb. 11 Bestellnummer: 40199... -
Seite 36: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 31 für nähere Informationen zum Auswechseln der Sicherung. - Seite 37 Phantom 95 LED Spot Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung. überhaupt nicht Die Geräte...
-
Seite 38: Technische Daten
Phantom 95 LED Spot Technische Daten Modell: Showtec Phantom 95 LED Spot Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: Max. 283W bei Höchstleistung Lichtquelle: 1 x 95W LED, weiß LED-Antriebsstrom DMX-Verbindung: 30 Stk. Sicherung: F5AL/250V Abmessungen: 335 x 250 x 480 mm (LxBxH) -
Seite 39: Abmessungen
Phantom 95 LED Spot Abmessungen Bestellnummer: 40199... -
Seite 40: Notizen
Phantom 95 LED Spot Notizen Bestellnummer: 40199... - Seite 41 ©2014 Showtec...
