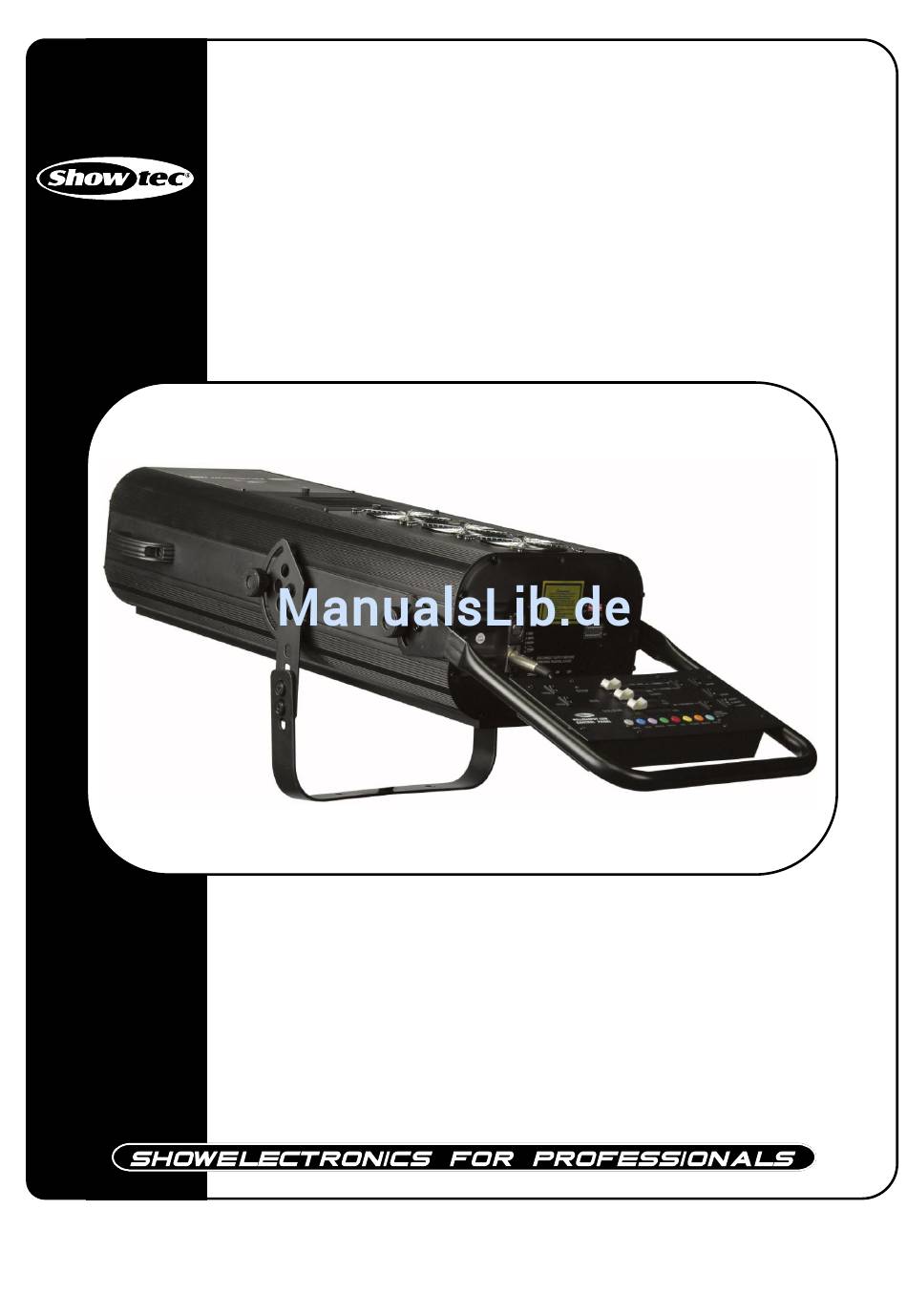

- Seite 1 Followspot HMI 1200 ORDERCODE 40180...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Followspot HMI 1200 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec ™ Showtec Followspot HMI 1200 Product Guide Warnung.................…...……………..…………………………….………… Sicherheitshinweise……………………………………………………………………………………………………… Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Montage.…………………………………………………………………………………………………………………. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………… Features…………………….…………………………………………………………………………………………….. Controller…………………………………………………...…...….……………….…………………...….…………… Installation................…...…………………………………………………..… Lampeninstallation............…………………………………………………….……… Aufstellung und Bedienung.............……..…………………………………………… Stand-alone Modus..............……..………………………………………………. DMX Modus………………...………………………………………………………….…………………...... DMX Dipschalter Einstellung....………………………………………………………………………………. DMX Quick Reference Karte………………………………………………………………………………………..… Kanäle..........……..………………………………..………………………………………… Beam Angle…..........……..………………………………..………………………………………. Wartung..................………..………….…….………………………….. Wechseln der Lampe ....……..........……………….……..……….…………….. -
Seite 4: Warnung
WARNUNG ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! Auspacken Öffnen Sie bitte gleich nach dem Erhalt des Produktes den Karton und überprüfen Sie den Inhalt der Lieferung auf Vollständigkeit. Stellen Sie sicher, dass alle Bestandteile der Sendung mitgeliefert wurden und unbeschädigt sind. -
Seite 5: Bestimmungsgemäße Verwendung
Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es zu Ihrem Showtec-Händler . -
Seite 6: Montage
Gerät abkühlen lassen, bevor Sie die Lampe ersetzen. Schützen Sie Ihre Hände und Ihre Augen mit Handschuhen bzw. Sicherheitsbrille. Der Anwender ist verantwortlich für die korrekte Positionierung und Bedienung des Followspot HMI1200. Der Hersteller übernimmt keine Haftung für Schäden, die durch falsche Installation des Followspot HMI1200 oder Mißbrauch des Produkts verursacht werden. -
Seite 7: Rückgabe Prozedur
Hauptanschlüsse Schließen Sie das Gerät mit dem Stecker an die Hauptanschlüsse an. Passen Sie immer auf, dass das Kabel mit der richtigen Farbe an die richtige Stelle angeschlossen wird. International EU Cable UK Cable US Cable Braun Gelb/Kupfer Phase Blau Schwarz Silber Neutral... -
Seite 8: Gerätebeschreibung

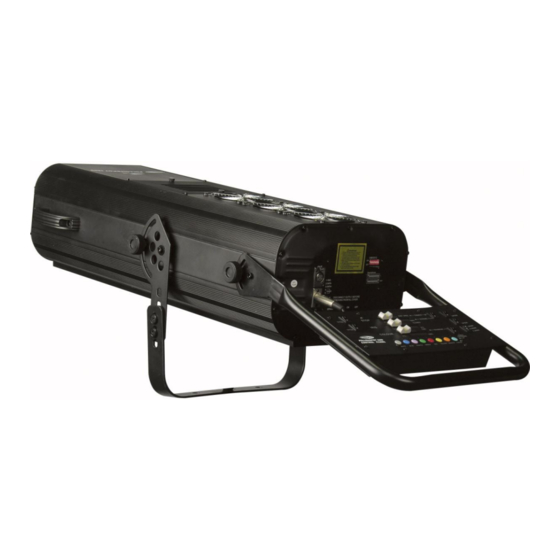

GERÄTEBESCHREIBUNG Features Der Showtec Followspot HMI1200 ist ein Theatereffekt von Showtec mit RGB Farbmischung. • 4 DMX Kanäle • 7 Farben + Weiß • DMX-Steuerung • Farbtemperatur-Korrektur: 3200K, 5600K, 6000K • Strobe (1-10Hz) • Motorbetriebene Iris • Manueller Focus • Inklusive Stativ! •... -
Seite 9: Controller
Controller Abb. 2 1) Objektiv: Dieser Schalter schaltet den Shutter ON/OFF. 2) Blendenöffnungsschalter (um die Blendenöffnungsgröße von Maximum-Minimum zu ändern). 3) Wenn der Schalter (8) auf Fixed Colours eingestellt wird, können Sie die Farbe wählen, indem Sie einen der farbigen Knöpfe drücken. Farbwahl: Weiß, Blau, Purpurrot, Grün, Rot, Gelb, Orange, Dunkelblau. -
Seite 10: Installation
Installation Lampeninstallation Für den Showtec Followspot HMI 1200 brauchen Sie eine 1200W Lampe (ordercode 80902O / 80902P), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. -
Seite 11: Stand-Alone Modus
DMX-Produkte müssen Ihre eigene "Adresse" haben, um DMX-Signale zu empfangen. Adressen auf dem Showtec Followspot werden eingestellt, indem man die entsprechenden DMX Dip- Schalter einstellt. Eine Standard DMX-Adresse für einen Showtec Followspot, der über vier Kanäle verfügt, lautet wie folgt: Followspot Adreß-Werte DMX Dip-Schalter "ON"... -
Seite 12: Dmx Quick Reference Karte
DMX Address Quick Reference Chart Dip Switch Position DMX DIP SWITCH SET 0=OFF 1=ON Dip Switch Position DMX Address... -
Seite 13: Dmx Kanäle
DMX Kanäle Beam Angle... -
Seite 14: Wartung
4. Die elektrischen Stromkabel dürfen keine Schäden oder Materialermüdungen zeigen. Der Showtec Followspot benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Sonst wird der Lichtoutput des Followspot stark reduziert. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. -
Seite 15: Fehlersuche
4. Wenn Sie die Ursache des Problems nicht feststellen können, öffnen Sie den Followspot nicht. Dies könnte das Gerät beschädigen - in diesem Fall erlischt die Garantie. 5. Schicken Sie das Gerät zu Ihrem Showtec-Händler Kein Licht, keine Bewegung – Alle Produkte Diese Fehlersuchanleitung soll Ihnen helfen, einfache Probleme zu lösen. -
Seite 16: Produktbeschreibung
DMX Kanäle: 4 Signal input 5-pin XLR male Signal output 3-pin XLR female Lampe Geeignete Lampen-Modelle Osram HMI 1200 (750 hr) ordercode 80902O Philips HMI 1200 (750hr; 6000K) ordercode 80902P Minimum-Distanz Minimum-Distanz von entflammbaren Oberflächen: 0.5m. Minimum-Distanz von beleuchteten Objekten: 1.3m.
