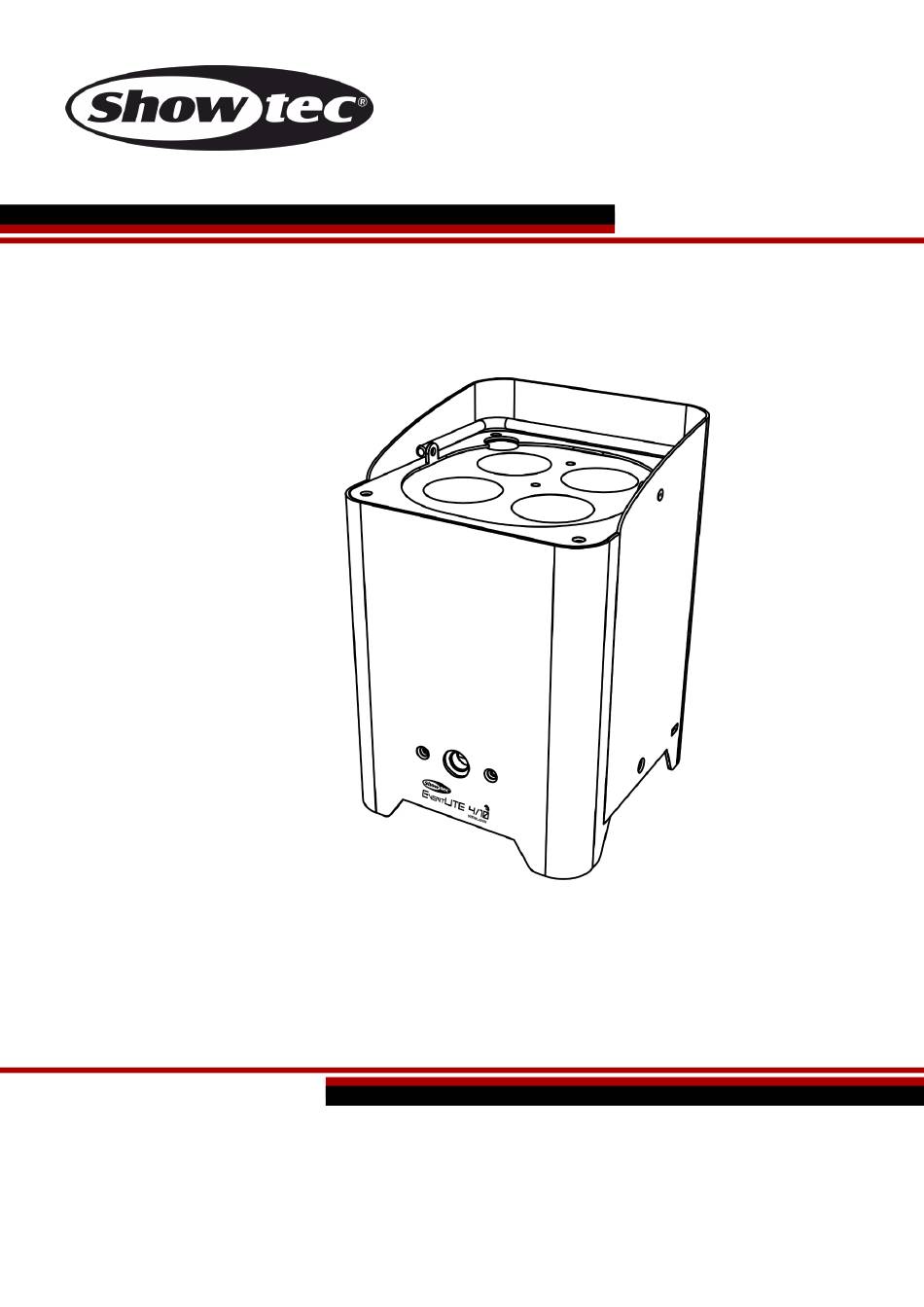

- Seite 1 HANDBUCH DEUTSCH EventLITE 4/10 Q4 Bestellnummer: 44060 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
EventLITE 4/10 Q4 Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ..............................3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Übersicht ..................................9 Unterseite ..................................9 Installation ..................................10 Anpassen des Neigungswinkels ..........................10 Setup und Betrieb ................................11... - Seite 3 EventLITE 4/10 Q4 3. Fademodus ................................30 4. DMX-Adresse/DMX-Kanalmodus ........................31 5. Energie sparen ..............................31 DMX-Kanäle ................................32 4 Kanäle ..................................32 6 Kanäle ..................................32 9 Kanäle ..................................32 Wartung .....................................34 Fehlersuche ..................................34 Kein Licht ..................................34 Keine Reaktion auf DMX-Signale ..........................34 Technische Daten ................................36 Abmessungen ..................................37...
-
Seite 4: Warnung
EventLITE 4/10 Q4 Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
EventLITE 4/10 Q4 ● Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ● GARANTIE: Ein Jahr ab Kaufdatum. ● Die GARANTIE für Batterien gilt nur 6 Monate ab Kaufdatum. Wenn Ihr Akku nach dem Aufladen überhaupt nicht funktioniert, nicht richtig funktioniert oder nicht mehr lädt, können Sie einen neuen Akku bestellen. -
Seite 7: Netzanschlüsse
EventLITE 4/10 Q4 Der EventLITE kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr! Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! -
Seite 8: Rückgabe
EventLITE 4/10 Q4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

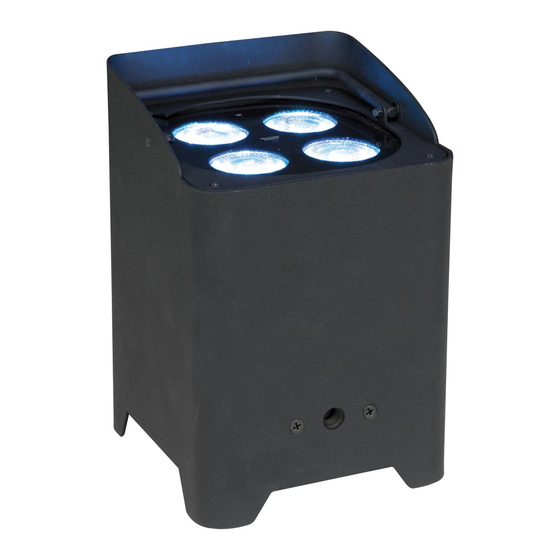

EventLITE 4/10 Q4 Beschreibung des Geräts Funktionen Der EventLITE 4/10 Q4 ist ein akkubetriebener und kabelloser LED-Spot von Showtec. ● Lichtquelle: 4 x RGBW-LEDs, 10W ● Wireless DMX von Wireless Solutions Schweden ● Über optionale IR-Fernbedienung ansteuerbar ● Energiesparmodus für eine längere Nutzungsdauer der Akkus ●... -
Seite 10: Übersicht
EventLITE 4/10 Q4 Übersicht Abb. 01 01) Wireless DMX-Antenne 02) IR-Fernbedienungssensor 03) Ladeanzeige 04) Halterungsgewinde für Traversenschelle 05) 4 x RGBW-LEDs, 10W Unterseite Abb. 02 06) LED-Anzeige für W-DMX 07) OLED-Display + Steuerungstasten 08) Netzschalter (EIN/AUS) 09) Neigungshalterung 10) Erde... -
Seite 11: Installation
EventLITE 4/10 Q4 Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Setup Und Betrieb
EventLITE 4/10 Q4 Setup und Betrieb Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. -
Seite 13: Mehrere Eventlites (Master/Slave-Steuerung)
EventLITE 4/10 Q4 Mehrere EventLITEs (Master/Slave-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 14: Mehrere Eventlites (Wireless-Master/Slave-Steuerung)
EventLITE 4/10 Q4 Mehrere EventLITEs (Wireless-Master/Slave-Steuerung) 01) Installieren Sie die EventLITEs in der gewünschten Position (maximale WLAN-Reichweite: 250 m). 02) Aktivieren Sie W-DMX auf allen EventLITEs (siehe Seite 23 für weitere Informationen.) 03) Stellen Sie sicher, dass die EventLITEs sich im Slave-Modus befinden. -
Seite 15: Mehrere Eventlites (Dmx-Steuerung)
EventLITE 4/10 Q4 Mehrere EventLITEs (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 16: Mehrere Eventlites (Wireless-Dmx-Steuerung)
EventLITE 4/10 Q4 Mehrere EventLITEs (Wireless-DMX-Steuerung) 01) Installieren Sie die EventLITEs in der gewünschten Position (maximale WLAN-Reichweite: 250 m). 02) Stellen Sie sicher, dass die EventLITEs sich im Slave-Modus befinden. 03) Damit die EventLITEs das kabellose DMX-Signal richtig empfangen können, wählen Sie im Hauptmenü... -
Seite 17: Verbinden Des Eventlites Mit Dem Wlan-Transmitter
Die Anzeige-LED leuchtet 900ms lang auf und blinkt dann 100ms (sie flackert langsam). Wenn die WLAN-Übertragung von DMX-Signalen funktioniert, leuchtet die LED durchgehend. Der EventLITE 4/10 Q4 kann nicht gleichzeitig kabellos übertragene und kabelgebundene DMX-Signale empfangen. Achten Sie darauf, dass der passende kabellose 2,4GHz-Signaltransmitter ausgeschaltet ist, wenn sich das Gerät im Automodus, voreingestellten Programm-Modus oder manuellen Modus befindet. -
Seite 18: Verbinden Der Geräte
EventLITE 4/10 Q4 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 19: Bedienfeld
EventLITE 4/10 Q4 Der EventLITE 4/10 Q4 kann mit einem Controller (Steuermodus) oder selbstständig (Selbstständiger Modus) betrieben werden. Bedienfeld A) OLED-Display MENU-Taste C) ENTER-Taste D) UP-Taste DOWN Abb. 09 DMX-Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 20: Menü-Übersicht
EventLITE 4/10 Q4 Menü-Übersicht Bestellnummer: 44060... - Seite 21 EventLITE 4/10 Q4 Bestellnummer: 44060...
-
Seite 22: Hauptmenü-Optionen
EventLITE 4/10 Q4 Beim Einschalten zeigt der EventLITE den aktuell ausgewählten DMX-Kanalmodus, die DMX-Startadresse, den Ladestand und die aktuelle Temperatur an. Hauptmenü-Optionen 01) Drücken Sie ENTER, um das Hauptmenü zu öffnen. Auf dem Bildschirm erscheint nun: 02) Wählen Sie mit UP/DOWN das gewünschte Menü aus. -
Seite 23: Adresse
EventLITE 4/10 Q4 1.1. Adresse In diesem Menü können Sie die gewünschte DMX-Startadresse einstellen. 01) Drücken Sie UP/DOWN, um die gewünschte DMX-Adresse einzustellen. Der Einstellungsbereich reicht von 001 bis 512. 02) Drücken Sie ENTER, um die Auswahl zu bestätigen. 1.2. Kanäle In diesem Menü... -
Seite 24: W-Dmx Entsperren
EventLITE 4/10 Q4 die Slave Geräte entkoppelt sind, erlöschen die W-DMX-LED-Anzeigen (06) an den Slave-Geräten. 1.4. W-DMX entsperren In diesem Menü können Sie W-DMX aktivieren/deaktivieren. 01) Auf dem Bildschirm erscheint nun: 02) Wählen Sie mit UP/DOWN „ON“ oder „OFF“ aus. -
Seite 25: Auto
EventLITE 4/10 Q4 3. Auto In diesem Menü können Sie das Autoprogramm aktivieren. 01) Drücken Sie im Hauptmenü UP/DOWN, bis auf dem Display „AUTO“ angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Bildschirm erscheint nun: 03) Wählen Sie mit UP/DOWN „YES“... -
Seite 26: Master/Slave-Modus
EventLITE 4/10 Q4 5. Master/Slave-Modus In diesem Menü können Sie einstellen, ob das Gerät als Master- oder Slavegerät agiert. 01) Wählen Sie im Hauptmenü mit UP/DOWN „SLAVE“ aus. 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Bildschirm erscheint nun: 03) Wählen Sie mit UP/DOWN „YES“... -
Seite 27: Dimmgeschwindigkeit
EventLITE 4/10 Q4 02) Drücken Sie ENTER, um die Auswahl zu bestätigen. 6.2. Dimmgeschwindigkeit In diesem Menü können Sie die Dimmgeschwindigkeit einstellen. 01) Wählen Sie mit UP/DOWN „FAST“ oder „SMOOTH“ aus. 02) Drücken Sie ENTER, um die Auswahl zu bestätigen. -
Seite 28: Display-Beleuchtung
EventLITE 4/10 Q4 04) Drücken Sie ENTER, um die Auswahl zu bestätigen. 6.4. Display-Beleuchtung In diesem Menü können Sie einstellen, wie viel Zeit vergehen muss, ohne dass eine Taste gedrückt wird, bevor das Display sich deaktiviert. 01) Wählen Sie mit UP/DOWN „5s“, „10s“, „20s“, „30s“ oder „ON“ (Display dauerhaft ein) aus. -
Seite 29: Sperre
EventLITE 4/10 Q4 6.7. Sperre In diesem Menü können Sie den Zugriff auf das Hauptmenü einschränken. 01) Wählen Sie mit UP/DOWN eine der 2 Optionen aus: ● ON: Wenn innerhalb des in Menü 6.4 eingestellten Zeitlimits keine Taste gedrückt wird (siehe Seite 27), wird das Hauptmenü... -
Seite 30: Fernbedienung
EventLITE 4/10 Q4 Fernbedienung Taste Funktion Beschreibung Ein/Aus Zum Ein/Ausschalten der Lichtausgabe. Zum Steigern eines Werts. Down Zum Verringern eines Werts. Auto Zum Aktivieren des Automodus. Keine Funkion Drücken Sie diese Taste, um das gewünschte Voreingestellte voreingestellte Farbprogramm auszuwählen und die Farbprogramme/Stroboskop Stroboskopfrequenz einzustellen. -
Seite 31: Automodus
EventLITE 4/10 Q4 Keine Funkion Orange Zum Aktivieren der orangefarbenen LED. Zyan Zum Aktivieren der zyanfarbigen LED. Pink Zum Aktivieren der pinken LED. 01) Drücken Sie die -Taste, um das Gerät als Master oder Slave einzustellen (auf dem Display erscheint entsprechend „MASTER“ oder „SLAVE“). Bei Slave-Geräten funktioniert die Fernbedienung nicht. -
Seite 32: Dmx-Adresse/Dmx-Kanalmodus
EventLITE 4/10 Q4 04) Passen Sie die Fadegeschwindigkeit mit ein. Der Einstellbereich umfasst die Werte 1- 100, von langsam nach schnell. 4. DMX-Adresse/DMX-Kanalmodus 01) Drücken Sie , um die gewünschte DMX-Startadresse einzustellen. Auf dem Display erscheint dann „ADDRESS“. 02) Stellen Sie mit die gewünschte DMX-Adresse ein. -
Seite 33: Dmx-Kanäle
EventLITE 4/10 Q4 DMX-Kanäle 4 Kanäle Kanal 1 – Rotintensität 0-255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 2 – Grünintensität 0-255 Schrittweise Grünanpassung, von dunkel nach max. Helligkeit Kanal 3 – Blauintensität 0-255 Schrittweise Blauanpassung, von dunkel nach max. Helligkeit Kanal 4 –... - Seite 34 EventLITE 4/10 Q4 Kanal 6 – Weißintensität CH1 muss geöffnet, CH7-8 müssen geschlossen sein 0-255 Schrittweise Weißanpassung, von dunkel nach max. Helligkeit Kanal 7 – Voreingestellte Farben CH8 muss geschlossen sein 0-10 Keine Funktion 11-13 Farbe 1 (R255, G000, B000, W000)
-
Seite 35: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der EventLITE 4/10 Q4 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. - Seite 36 EventLITE 4/10 Q4 Falls der Controller funktioniert, bringen Sie das DMX-Kabel und das Lichteffektgerät zu einem qualifizierten Techniker. Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte...
-
Seite 37: Technische Daten
EventLITE 4/10 Q4 Technische Daten Modell: Showtec EventLITE 4/10 Q4 Eingangsspannung: 100-240 V AC, 50/60 Hz Akkutyp: Lithium-Ionen Nennkapazität Batterie: 4,16Ah Betriebsdauer bei voller RGBW-Leistung: 5 Stunden (bei voller RGBW-Ausgabe / 12 Stunden bei Verwendung von einer Farbe) Ladezeit: 10 Stunden... -
Seite 38: Abmessungen
EventLITE 4/10 Q4 Abmessungen Bestellnummer: 44060... - Seite 39 EventLITE 4/10 Q4 Bestellnummer: 44060...
- Seite 40 ©2018 Showtec...
