Steuerungsmodi

Es gibt 4 Modi:
Ein X-Terminator (selbstständiger Modus)
01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Der X-Terminator funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Siehe Seite 18 für mehr Informationen über die voreingestellten Programme.

Ein X-Terminator (Musiktaktung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Der X-Terminator funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Siehe Seite 18 für mehr Informationen über die Musiktaktung.

Mehrere X-Terminators (Master/Slave-Steuerung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Verbinden Sie die X-Terminators mit einem 3-poligen XLR-Kabel.
Die Steckerkontakte:
05) Verbinden Sie die Geräte so wie in (Abb. 03) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Mit
dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 18 beschrieben (voreingestellte
Programme oder Musiktaktung) zur Verfügung. Das bedeutet, dass Sie den gewünschten
Operationsmodus am Mastergerät einstellen können und dass dann alle Slave-Geräte genauso
reagieren wie dieses Gerät.
Mehrere X-Terminators (Master/Slave-Setup)
Bestellnummer: 43157
Selbstständig (voreingestellte Programme)
Musiktaktung
Master/Slave
DMX-512 (11CH)
01) Erdung
02) Signal (-)
03) Signal (+)
13

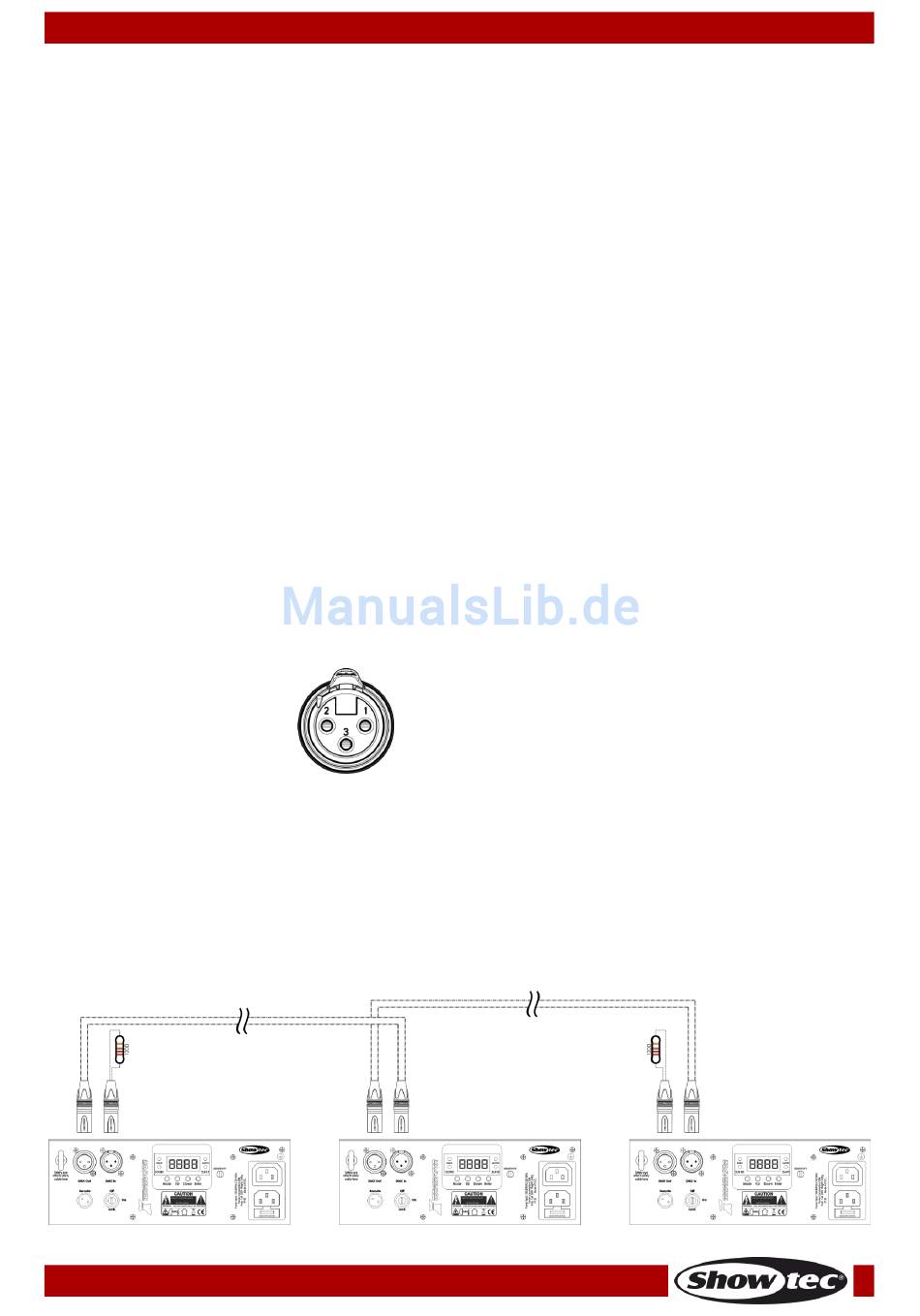

Abb. 03
