Regelung
(Fortsetzung)

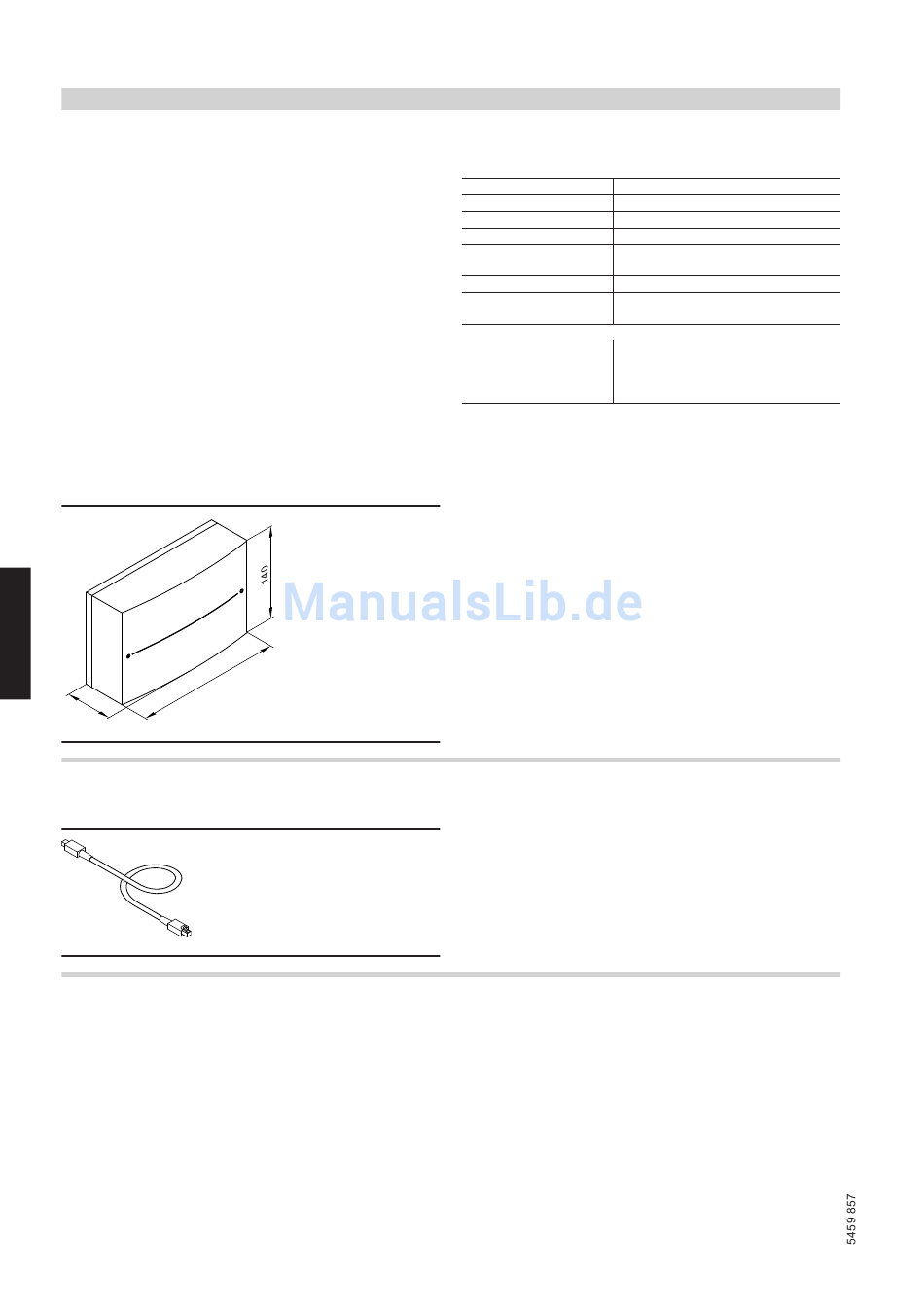

Erweiterung EA1

Best.-Nr. 7452 091
Funktionserweiterung im Gehäuse zur Wandmontage
Über die Ein- und Ausgänge können bis zu 5 Funktionen reali-
siert werden:
1 Schaltausgang (potenzialfreier Wechsler)
■ Ausgabe Sammelstörmeldung
■ Ansteuerung Zubringerpumpe zu einer Unterstation
■ Ansteuerung Zirkulationspumpe
1 Analog-Eingang (0 bis 10 V)
■ Vorgabe der Kesselwasser-Solltemperatur
3 Digital-Eingänge
■ Externe Betriebsartumschaltung für 1 bis 3 Heizkreise
■ Externes Sperren
■ Externes Sperren mit Sammelstörmeldung
■ Anforderung einer Mindestkesselwassertemperatur
■ Störungsmeldungen
■ Kurzzeitbetrieb Zirkulationspumpe
4
5 8
LON Verbindungsleitung für Datenaustausch der Regelungen
Best.-Nr. 7143 495
Verlängerung der Verbindungsleitung
■ Verlegeabstand 7 bis 14 m:
– 1 Verbindungsleitung (7 m lang)
Best.-Nr. 7143 495
und
– 1 LON-Kupplung RJ45
Best.-Nr. 7143 496
■ Verlegeabstand 14 bis 900 m mit Verbindungsstecker:
– 2 LON-Verbindungsstecker RJ45
Best.-Nr. 7199 251
und
– 2-adrige Leitung, CAT5, geschirmt, Massivleitung, AWG 26-22,
2
0,13 bis 0,32 mm , Außendurchmesser, 4,5 bis 8 mm
bauseits
oder
VIESMANN
88
0
1 8
Technische Daten
Nennspannung 230 V~
Nennfrequenz 50 Hz
Nennstrom 2 A
Leistungsaufnahme 4 W
Nennbelastbarkeit des 2(1) A, 250 V~
Relaisausgangs
Schutzklasse I
Schutzart IP 20 D gemäß EN 60529 durch Auf-
bau/Einbau gewährleisten
Zulässige Umgebungstemperatur
– Betrieb 0 bis +40 °C
Verwendung in Wohn- und Heizräumen
(normale Umgebungsbedingungen)
– Lagerung und Transport –20 bis +65 °C
Leitungslänge 7 m, steckerfertig (RJ 45).
2-adrige Leitung, CAT5, geschirmt, Litze, AWG 26-22, 0,14 bis
0,36 mm 2 , Außendurchmesser, 4,5 bis 8 mm
bauseits
■ Verlegeabstand 14 bis 900 m mit Anschlussdosen:
– 2 Verbindungsleitungen (7 m lang)
Best.-Nr. 7143 495
und
– 2 LON-Anschlussdosen RJ45, CAT6
Best.-Nr. 7171 784
– 2-adrige Leitung, CAT5, geschirmt
bauseits
oder
JY(St) Y 2 x 2 x 0,8
bauseits
