Viessmann Vitodens 300 WB3A Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Gasheizungen
  5. Vitodens 300 WB3A
  6. Serviceanleitung

Viessmann Vitodens 300 WB3A Serviceanleitung

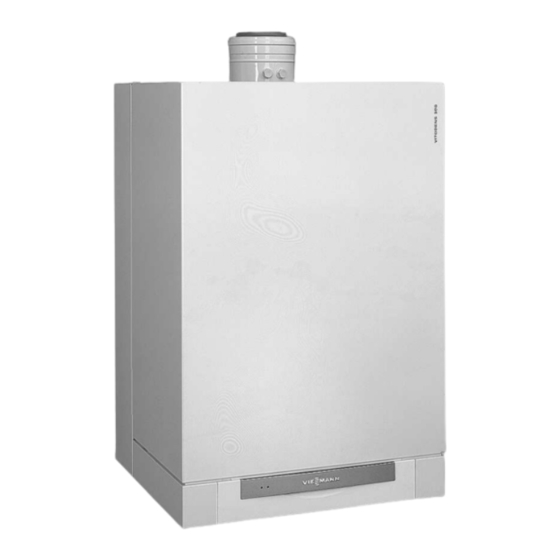

Gas-brennwertkessel als wandgerät erdgas- und flüssiggas-ausführung
Vorschau ausblenden Andere Handbücher für Vitodens 300 WB3A:
Inhaltsverzeichnis

Werbung

Quicklinks

VIESMANN
Serviceanleitung
für die Fachkraft
Vitodens 300
Typ WB3A, 49 und 66 kW
Gas-Brennwertkessel als Wandgerät
Erdgas- und Flüssiggas-Ausführung
Gültigkeitshinweise siehe letzte Seite
VITODENS 300
Bitte aufbewahren!
5681 550
6 /2006
