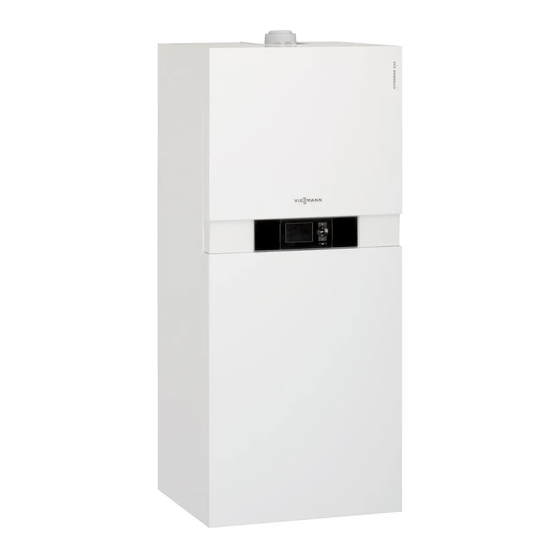

Viessmann Vitodens 222 Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Gasheizungen
  5. Vitodens 222
  6. Serviceanleitung

Viessmann Vitodens 222 Serviceanleitung

Typ ws2, 6,6 bis 26,3/6 bis 24 kw gasbrennwertkompaktkessel, mit eingebauter kesselkreisregelung erdgas und flüssiggas-ausführung gü
Vorschau ausblenden Andere Handbücher für Vitodens 222:
Inhaltsverzeichnis

Werbung

Quicklinks

Serviceanleitung
für die Fachkraft
Vitodens 222
Typ WS2, 6,6 bis 26,3/6 bis 24 kW
Gas Brennwert Kompaktkessel,
mit eingebauter Kesselkreisregelung
Erdgas und Flüssiggas Ausführung
Gültigkeitshinweise siehe Seite 2.
VITODENS 222
Bitte aufbewahren!
5681 516
10/2003

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitodens 222

Inhaltszusammenfassung für Viessmann Vitodens 222

  • Seite 1 Serviceanleitung für die Fachkraft Vitodens 222 Typ WS2, 6,6 bis 26,3/6 bis 24 kW Gas Brennwert Kompaktkessel, mit eingebauter Kesselkreisregelung Erdgas und Flüssiggas Ausführung Gültigkeitshinweise siehe Seite 2. VITODENS 222 Bitte aufbewahren! 5681 516 10/2003...

  • Seite 2: Allgemeine Informationen

    Bauteilen mit sicherheitstechnischer Inspektion, Wartung und Instand Funktion sind unzulässig. setzung müssen von autorisierten Bei Austausch müssen die passenden Fachkräften (Heizungsfachbetrieb/ Original Einzelteile von Viessmann Vertragsinstallationsunternehmen) oder gleichwertige, von Viessmann durchgeführt werden. freigegebene Einzelteile verwendet werden. Bei Arbeiten an Gerät/Heizungsanlage diese spannungsfrei schalten (z.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhaltsverzeichnis Seite Allgemeine Informationen Sicherheitshinweise ....................... Gültigkeitshinweise .
  • Seite 4 Technische Daten ........................LEERER MERKER Gasblenden .

  • Seite 5: Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite. Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Heizungsanlage füllen ............. . 2.

  • Seite 6: E W

    Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte Erstinbetriebnahme, Inspektion u. Wartung (Forts.) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 22. Speicher Wassererwärmer wieder in Betrieb nehmen ..............23.

  • Seite 7: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten Heizungsanlage füllen 1. Vordruck des Membran Ausdehnungsgefäßes prüfen. 2. Schutzkappe A vom Umschalt ventil abziehen und umgedreht wieder aufstecken (Mittelstellung des Ventils zur besseren Entlüftung). 3. Anlage am Füllhahn im Heizungs rücklauf (Anschluss Set oder bauseits) füllen, entlüften und Druck der Anlage prüfen...

  • Seite 8: Sprachumstellung (Falls Erforderlich)

    Heizkessel kann im Wobbeindex Hinweis! bereich 10,0 bis 13,1 kWh/m Im Anlieferungszustand ist der (36,0 bis 47,2 MJ/m ) betrieben Vitodens 222 für Erdgas E werden. vorgerichtet. H Erdgas E auf Flüssiggas P Heizkessel kann im Wobbeindex Der Heizkessel kann im Wobbe...

  • Seite 9: Ruhedruck Und Anschlussdruck Messen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Ruhedruck und Anschlussdruck messen ¨ Sicherheitshinweis! Vor und nach Arbeiten an Gasgeräten muss eine CO Messung durchgeführt werden, um Gesundheitsgefährdung auszuschließen und den einwandfreien Zustand der Anlage zu gewährleisten. Flüssiggas Ausführung Flüssiggastank bei Erstinbetriebnahme/Austausch zweimal spülen.
  • Seite 10 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gasanschlussdruck (Fließdruck) 6. Anschlussdruck (Fließdruck) Zur Messung des Anschlussdruckes messen, er muss geeignete Messgeräte mit einer H bei Erdgas 17,4 bis 25 mbar, Auflösung von mindestens 0,1 mbar H bei Flüssiggas 42,5 bis 57,5 mbar verwenden.

  • Seite 11: Funktionsablauf Und Mögliche Störungen Bei Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Funktionsablauf und mögliche Störungen bei Erstinbetriebnahme Weitere Angaben siehe Abschnitt Störungsbehebung. Displayanzeige Maßnahme Wärmeanforderung Sollwert erhöhen, durch Regelung für Wärmeabnahme Nein (Kessel Solltemp. sorgen ist 5 K größer als Kessel Isttemperatur) Wasserdruckschalter Wasserdruck prüfen Nein...
  • Seite 12 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Displayanzeige Maßnahme Fortsetzung von voriger Seite Zündung Störung Zündbaustein prüfen Nein U14 bzw. U:1:4 bzw. 14 (Ansteuerung 24 V zwischen Stecker 54+ und 54 ) Gaskombiregler Störung Gaskombiregler U14 bzw. U:1:4 bzw. 14 öffnet prüfen (Ansteue Nein...

  • Seite 13: Co 2 Einstellung Prüfen

    Bei der Erstinbetriebnahme/Wartung CO Kontrolle am Kesselanschluss Stück durchführen. Hinweis! Der MatriX Brenner des Vitodens 222 ist jeweils für die gesamte Gasgruppe voreingestellt. Eine Einstellung bzw. Nachregulierung des Brenners ist nicht erforderlich. Der CO Gehalt stellt sich, abhängig vom Wobbeindex, im Bereich von...
  • Seite 14 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Arbeits 4. Untere Nenn 5. Obere Nenn 6. Einstell schritte Wärmeleistung Wärmeleistung modus wählen und wählen und beenden Gehalt prüfen Gehalt prüfen Weicht der Wert mehr als 1 % Pkt. ab, Brenner Regelungs tauschen...

  • Seite 15: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Max. Heizleistung einstellen Für den Heizbetrieb kann die max. Heizleistung begrenzt werden. Die Begrenzung wird über den Modulationsbereich eingestellt. Als Führungsgröße zur Einstellung der gewünschten Heizleistung dient der Steuerdruck. 1. Heizkessel in Betrieb nehmen. 2.
  • Seite 16 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 5. Haltebügel der Regelung B an den Seiten losschrauben und − Regelung nach unten klappen. 6. Schutzhaube C und hinteren Gehäusedeckel D abschrauben. 7. Potentiometer E mit Schrauben dreher nach links drehen bis der Steuerdruck der gewünschten Heizleistung gemäß...

  • Seite 17: Dichtheitsprüfung Az System (Ringspaltmessung)

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Dichtheitsprüfung AZ System (Ringspaltmessung) Für die gemeinsam mit dem Gas Wandkessel geprüften Abgas /Zuluftsysteme entfällt in einigen Bundesländern (z. B. Nordrhein Westfalen) die Dichtheits prüfung (Überdruckprüfung) durch den Bezirksschornsteinfegermeister bei der Inbetriebnahme.

  • Seite 18: Brenner Ausbauen Und Brennerdichtung Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner ausbauen und Brennerdichtung prüfen 1. Anlagenschalter an der Regelung und Netzspannung ausschalten. 2. Gasabsperrhahn schließen und sichern. 3. Elektrische Leitungen von Gebläse motor A, Differenzdrucksensor B, Gasarmatur C, Ionisationselek trode D, Zündeinheit E und Erdung F abziehen.

  • Seite 19: Zünd Und Ionisationselektrode Prüfen Und Einstellen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zünd und Ionisationselektrode prüfen und einstellen +0,4 +0,3 –1 +0,5 1. Elektroden auf Abnutzung und 3. Abstände prüfen. Sind die Verschmutzung prüfen. Abstände nicht in Ordnung oder die Elektroden beschädigt, Elektroden mit Dichtung A 2.

  • Seite 20: Brennkammer/Heizflächen Reinigen Und Brenner Einbauen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brennkammer/Heizflächen reinigen und Brenner einbauen Falls Rückstände bleiben, Lösungsmittel und kaliumfreie Reinigungsmittel verwenden: H Rußablagerungen mit alkalischen Mitteln mit Tensidzusatz (z. B. Fauch 600) entfernen. H Beläge und Oberflächenverfär bungen (gelb braun) mit leicht sauren, chloridefreien Reinigungs mitteln auf Basis von Phosphor säure entfernen (z.

  • Seite 21: Anodenschutzstrom Mit Anodenprüfgerät Prüfen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anodenschutzstrom mit Anodenprüfgerät prüfen Hinweis! Wir empfehlen eine jährliche Funktionsprüfung der Magnesiumanode. Die Funktionsprüfung kann ohne Betriebsunterbrechung erfolgen, indem mit einem Anodenprüfgerät der Schutzstrom gemessen wird. 1. Abdeckung A abnehmen. 2.

  • Seite 22: Speicher Wassererwärmer Innen Reinigen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher Wassererwärmer innen reinigen Gemäß DIN 1988 sind Besichtigung und (falls erforderlich) Reinigung spätestens zwei Jahre nach Inbetriebnahme und danach bei Bedarf durchzuführen. 1. Speicher Wassererwärmer trink wasserseitig entleeren. 2. Flanschdeckel A abbauen. 3.

  • Seite 23: Magnesiumanode Prüfen Und Auswechseln (Falls Erforderlich)

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Magnesiumanode prüfen und auswechseln (falls erforderlich) Magnesiumanode prüfen. Ist ein Anodenabbau auf 10 15 mm ∅ festzustellen, empfehlen wir einen Austausch der Magnesiumanode. Speicher Wassererwärmer wieder in Betrieb nehmen 1. Speicher Wassererwärmer wieder an das Rohrnetz anschließen.

  • Seite 24: Ionisationsstrom Messen

    Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Ionisationsstrom messen ¨ Sicherheitshinweis! Vor Anschluss des Messgerätes Anlagenschalter an der Regelung ausschalten. 1. Anschluss des Messgerätes gemäß nebenstehender Abbildung vor nehmen. 2. Heizkessel mit oberer Nenn Wärme leistung in Betrieb nehmen: Schornsteinfeger Prüfschalter S an der Regelung auf h stellen.
  • Seite 25 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Codieradressen für Heizungsanlage anpassen (Regelung für witterungsgeführten Betrieb) Die Regelung muss je nach Ausstattung der Anlage angepasst werden. Heizungsanlagenschema einstellen H Auswahl des zutreffenden Schemas siehe folgende Abb. H Arbeitsschritte zur Codierung mit Standard Bedieneinheit siehe Seite 69, mit Bedieneinheit Comfortrol siehe Seite 87.
  • Seite 26 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Regelung mit Regelung mit Standard Bedieneinheit Bedieneinheit Comfortrol Schema 04:03 Schema 000:003 Heizungsanlage mit einem Heizkreis mit Mischer und einem Heizkreis ohne Mischer, mit Trinkwassererwärmung. Schema 04:03 Schema 000:003 Heizungsanlage mit einem Heizkreis mit Mischer, mit Trinkwassererwärmung.
  • Seite 27 Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizungsanlagenschema mit hydraulischer Weiche Regelung mit Regelung mit Standard Bedieneinheit Bedieneinheit Comfortrol Schema 04:03 Schema 000:003 Heizungsanlage mit H hydraulischer Weiche H einem Heizkreis mit Mischer H mit Trinkwassererwärmung. Einregulierung Schaltzeiten für Schaltzeiten für die Heizkreis...
  • Seite 28 Erstinbetriebnahme, Inspektion und Wartung...

  • Seite 29: Störungsbehebung

    Störungsbehebung Diagnose an der Regelung Regelung für angehobenen Betrieb Regelung für witterungsgef. Betrieb mit Standard Bedieneinheit Display Display 1 2 3 4 5 6 7 1−7 − − − Anzeige Anzeige −7 Brenner− Brenner− 1,8 0 −8 −12 0 60 störung störung Diagnosetabelle: Störungen mit Störanzeige an der Regelung...
  • Seite 30 Störungsbehebung Regelung für witterungsgef. Betrieb mit Bedieneinheit Comfortrol Display Anzeige 4 5 6 − Brenner− störung Klappe öffnen ³ Störungssuche A Störungsursache Maßnahme Funktionsablauf prüfen (siehe Seite 11) Undichtes Abgassystem Abgassystem auf Dichtheit prüfen Außentemperatursensor prüfen (s. S. 42) Außentemperatursensor Kurzschluss Kurzschluss oder...
  • Seite 31 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Störungsmeldung Display Anzeige Verhalten der Anlage Brenner Regelung Regelung für störung, für witterungsgef. Betrieb mit angehob. Standard Bedieneinheit Betrieb Bedieneinheit Comfortrol U:5: 0 STÖRUNG: Speicher Wassererwärmer SENSOR FÜR SENSOR FÜR kühlt aus kühlt aus SPEICHER U:5: 8 TEMPERATUR...
  • Seite 32 Störungsbehebung Störungsursache Maßnahme Speichertemperatursensor prüfen (s. S. 43) Speichertemperatursensor Kurzschluss Kurzschluss oder Unterbrechung Falsche Codierung Codieradresse 27 Codieradresse 27 auf 0 stellen (Standard Bedieneinheit) Falsche Codierung Codieradresse 31 Codieradresse 31 auf 0 stellen (Standard Bedieneinheit) Kurzschluss Uhrenthermostat M Anschluss Uhrenthermostat M prüfen Unterbrechung Uhrenthermostat M Anschluss Uhrenthermostat M prüfen.
  • Seite 33 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Störungsmeldung Display Anzeige Verhalten der Anlage Brenner Regelung Regelung für störung, für witterungsgef. Betrieb mit angehob. Standard Bedieneinheit Betrieb Bedieneinheit Comfortrol U:A: 4 STÖRUNG: A4 Aus Pumpe läuft mit max. Drehzahl oder Pumpe außer Betrieb U:A: 5 STÖRUNG: A5 Aus U:b: 2...
  • Seite 34 Störungsbehebung Störungsursache Maßnahme Unterbrechung BUS Verbindung zur Leitungsverbindungen zur Heizkreispumpe drehzahlgeregelten Heizkreispumpe prüfen oder oder Pumpe defekt Heizkreispumpe prüfen Kurzschluss/Unterbrechung Leitungsverbindung zum Erweiterungs BUS Verbindung zum Erweite satz prüfen (Stecker X 5). rungssatz für den Heizkreis mit Codierung des Heizungsanlagenschemas Mischer prüfen.
  • Seite 35 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Störungsmeldung Display Anzeige Verhalten der Anlage Brenner Regelung Regelung für störung, für witterungsgef. Betrieb mit angehob. Standard Bedieneinheit Betrieb Bedieneinheit Comfortrol U F 9 U:F: 9 STÖRUNG: F9 Aus/Ein Brennersteuergerät auf (249 Störung U F d U:F: d STÖRUNG: FD Brennersteuergerät auf...
  • Seite 36 Störungsbehebung Störungsursache Maßnahme Entstörtaste EU einmal drücken Fehlbedienung in Verbindung mit Vitosoft Entstörtaste EU einmal drücken Fehlbedienung in Verbindung mit Vitosoft Zündbaustein, Zündelektroden, Ionisations elektrode und Leitungsbaum X 13 auf Beschädigungen prüfen (s. S. LEERER MERKER/LEERER MERKER). Einstellung der Elektroden prüfen (s.
  • Seite 37 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Störungsmeldung Display Anzeige Verhalten der Anlage Brenner Regelung Regelung für störung, für witterungsgef. Betrieb mit angehob. Standard Bedieneinheit Betrieb Bedieneinheit Comfortrol U 0 6 U:0: 6 STÖRUNG: 06 Brennersteuergerät auf (006 Störung U 0 7 U:0: 7 STÖRUNG: 07 Brennersteuergerät auf...
  • Seite 38 Störungsbehebung Störungsursache Maßnahme Luftdruckschwelle Zündniveau Differenzdrucksensor prüfen (s. S. 45). wird nicht erreicht Luftklappe prüfen. Dimensionierung der Abgasanlage entsprechend den Vorgaben der Planungsanleitung Vitodens prüfen. Abgasanlage auf Dichtheit und freien Durchgang prüfen. Leitungsverbindungen zum Gebläsemotor und Spannungsversorgung des Gebläse motors prüfen (s. S.
  • Seite 39 Grundniveau der Luftdruckschwelle Differenzdrucksensor prüfen (s. S. 45). in Warteposition nicht in Ordnung Dimensionierung der Abgasanlage entsprechend den Vorgaben der Planungsanleitung Vitodens prüfen. Abgasanlage auf Dichtheit und freien Durchgang prüfen. Leitungsverbindungen zum Gebläsemotor und Spannungsversorgung des Gebläse motors prüfen (s. S.
  • Seite 40 Störungsbehebung Diagnose an der Regelung (Fortsetzung) Störungsmeldung Display Anzeige Verhalten der Anlage Brenner Regelung Regelung für störung, für witterungsgef. Betrieb mit angehob. Standard Bedieneinheit Betrieb Bedieneinheit Comfortrol U 0 C U:0: C STÖRUNG: 0C Brennersteuergerät auf (012 Störung U 0 d U:0: d STÖRUNG: 0D Brennersteuergerät auf...
  • Seite 41 Störungsbehebung Störungsursache Maßnahme Flammensignal nach Abschaltung Einstellung der Elektroden und Elektroden noch vorhanden block prüfen (s. S. 19). Gaskombiregler prüfen. Entstörtaste EU einmal drücken Gerät ist noch verriegelt Schornsteinfeger Prüfschalter S Schornsteinfeger Prüfschalter S auf ist bereits 30 Minuten auf h a stellen Einstellmodus für obere bzw.

  • Seite 42: Instandsetzung

    Störungsbehebung Instandsetzung Abfrage der Ist und Solltemperaturen für H Regelung für angehobenen Betrieb, siehe Seite 66. H Regelung für witterungsgeführten Betrieb Standard Bedieneinheit, siehe Seite 83, Bedieneinheit Comfortrol, siehe Seite 100. Außentemperatursensor prüfen (Regelung für witterungsgeführten Betrieb) 1. Steckverbinder X 6 von der Regelung abziehen.
  • Seite 43 Störungsbehebung Instandsetzung (Fortsetzung) Kesseltemperatursensor oder Speichertemperatursensor 1. Kesseltemperatursensor: Leitungen am Kesseltemperatur sensor A abziehen. Speichertemperatursensor: Siehe Anschluss und Verdrahtungs schema (Seite LEERER MERKER). 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor tauschen. ¨ Sicherheitshinweis! Kesseltemperatursensor sitzt direkt im Heizwasser.
  • Seite 44 Störungsbehebung Instandsetzung (Fortsetzung) Ladetemperatursensor prüfen 1. Leitungen am Ladetemperatur sensor A abziehen. 2. Widerstand des Sensors messen und mit Kennlinie vergleichen. 3. Bei starker Abweichung Sensor tauschen. ¨ Sicherheitshinweis! Ladetemperatursensor Sensor sitzt direkt in der Trink wasserleitung. Vor Austausch: H Kaltwasserabsperrhahn schließen. H Warmwasserleitung und Platten wärmetauscher (trinkwasserseitig) entleeren.

  • Seite 45: Differenzdrucksensor Prüfen Und Austauschen

    Störungsbehebung Instandsetzung (Fortsetzung) Differenzdrucksensor prüfen und austauschen Bei Störungsmeldungen, die den Differenzdrucksensor betreffen, Sensor prüfen: H korrekte Montage H elektrischer Anschluss H korrekte Lage der O Ringe im Adapter H sind die Messnippel mit den Stopfen verschlossen? Falls Fehlermeldung danach immer noch ansteht, Sensor austauschen. Prüfen der O Ringe: 1.

  • Seite 46: Plattenwärmetauscher Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Plattenwärmetauscher prüfen Hinweis! Beim Ausbau und aus dem ausgebauten Plattenwärmetauscher können geringe Mengen Restwasser austreten. 1. Heizkessel heizwasser und trink wasserseitig absperren und entleeren. 2. Befestigungsschrauben des Regelungsbügels lösen und Regelung A nach unten klappen. 3. Siphon ausbauen. 4.
  • Seite 47 Störungsbehebung Instandsetzung (Fortsetzung) Relaistest (bei Standard Bedieneinheit) 1. Betriebsprogramm Wahlschalter auf T stellen. 2. Am Drehknopf s gewünschte Position wählen. −4 −7 +8 Drehknopf s blinkende Anzeige Funktion im Display U:0: 4 Antrieb 3 Wege Ventil (Speicherbeh.) U:0: 2 Umwälzpumpe A (Heizkreis) U:0: 3 Heizkreispumpe bei Erweiterungssatz für einen Heizkreis mit Mischer...
  • Seite 48 Störungsbehebung Instandsetzung (Fortsetzung) Relaistest (bei Bedieneinheit Comfortrol) Klappe öffnen: Hinweis! Menüpunkt Taste Nicht erwähnte Relais sind ohne ³ ANLAGE Bedeutung. ³ FACHEINSTELLUNG C Besteht keine Wärmeanforderung ³ BITTE CODE B C C B bleibt der Brenner beim Relaistest ³ DIAGNOSE aus.

  • Seite 49: Sicherheitskette Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherheitskette prüfen Wenn sich nach einer Störabschaltung das Brennersteuergerät nicht entriegeln lässt, obwohl die Kesselwassertempe ratur unterhalb von ca. 90 ºC liegt: H Leitungen des Thermoschalters A abziehen. H Durchgang des Thermoschalters mit einem Vielfachmessgerät prüfen. H Defekten Thermoschalter ausbauen. H Neuen Thermoschalter mit Wärme leitpaste bestreichen und einbauen.

  • Seite 50: Sicherungen Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherungen prüfen 1. Netzspannung ausschalten. 3. Sicherung F 1, F 2 und F 3 prüfen. ¨ Die Sicherungen F 1 und F 2 2. Regelung abklappen und Abdeckungen A und B dürfen nicht getauscht werden. abbauen. Bei Defekt Störung beseitigen und Leiterplatte LGM 29 tauschen.

  • Seite 51: Erweiterungssatz Für Heizkreis Mit Mischer

    ( 10 Sekunden) rücklauf von rechts. Danach erfolgt normaler Regel betrieb. Codierschalter S 1.1 Wenn ein Erweiterungssatz für Heizkreis mit Mischer und eine Vitotronic 050 über Viessmann 2 Draht BUS angeschlossen sind, muss der Codierschalter S 1.1 am Erweiterungssatz auf off stehen.
  • Seite 52 Zur Ansteuerung einer Vitotronic 050 ist das Erweiterungsmodul Viessmann 2 Draht BUS in der Kesselkreisregelung und zusätzlich noch ein Kommunikations modul in der Vitotronic 050 erforderlich. Viessmann 2 Draht BUS und Datenverbindung zur Vitotronic 050 prüfen Mit Standard Bedieneinheit 1. Betriebsprogramm Wahlschalter auf T stellen.
  • Seite 53 Die Ziffer auf der letzten Stelle hat Vorhandensein des Erweiterungs hier folgende Bedeutung: moduls abfragen. 2 _ _ _ _ 0 = Kein Erweiterungsmodul Viessmann 2 Draht BUS Aufruf der Kurzabfrage 2 erkannt Klappe öffnen: 2 _ _ _ _ 1 = Erweiterungsmodul Menüpunkt...
  • Seite 54 Störungsbehebung Instandsetzung (Fortsetzung) Drehschalterstellung auf dem Kommunikationsmodul der Vitotronic 050 prüfen Drehschalter auf Kommunikations modul muss auf 4 stehen. Hinweis! Bitte auch die jeweiligen Montageunterlagen der Vitotronic 050 beachten. Falls außer der Vitotronic 050 auch ein Erweiterungssatz für einen Heiz kreis mit Mischer angeschlossen ist, den Drehschalter auf 5 stellen.

  • Seite 55: Steckbrückenbelegung Und Codierungen

    Mit Funktion Externes Sperren des Brenners (nur wenn der Kontakt an Stecker X 6.1 X 6.2 angeschlossen ist). Steckbrücken X 2 X 4 Auslieferungszustand ohne Erweite rungsmodul Viessmann 2 Draht BUS: Zwei Steckbrücken aufgesteckt wie Abbildung. Mit Erweiterungsmodul Viessmann 2 Draht BUS: Beide Steckbrücken entfernt.
  • Seite 56 Störungsbehebung Steckbrückenbelegung und Codierungen (Fortsetzung) Externes Sperren (bauseits) (nur wenn der Kontakt an Stecker X 6.1 X 6.2 angeschlossen ist) 1. Leiterplatte VR 20 A herausziehen. Hinweis! Die Außerbetriebsetzung des Heiz 2. Steckbrücke X 6 B umstecken. kessels erfolgt entsprechend der Ein stellung der Codieradresse 108 3.
  • Seite 57 Störungsbehebung Steckbrückenbelegung und Codierungen (Fortsetzung) Externe Betriebsprogramm Umschaltung (Telefonkontakt) Für diese Funktion muss ein Zusatzgerät (z. B. Vitocom 300) angeschlossen sein. Das an der Regelung des Heizkessels Betriebsprogrammen. manuell vorgewählte Betriebspro Die Stellung des Betriebsprogramm gramm kann von der Leitstelle oder Wahlschalters bleibt jedoch unver einem Telefon und Code Sender ändert.
  • Seite 58 Störungsbehebung Steckbrückenbelegung und Codierungen (Fortsetzung) Mit Bedieneinheit Comfortrol Hinweis! Ist der Heizkreis per Telefon umgeschaltet worden, erscheint im Anzeigefenster zusätzlich (bei geschlossener Klappe) der Text: TELE.PROG.. Codieradresse 011:000 auf 011:001 umstellen. Vorgewähltes Betriebsprogramm Umgeschaltetes Betriebsprogramm (nach Telefonanruf) H dauernd Raumbeheizung mit normaler Raumtemperatur H dauernd Trinkwassererwärmung Abschaltbetrieb mit Frostschutz...

  • Seite 59: Funktionsbeschreibung

    Regelung für angehobenen Betrieb Funktionsbeschreibung Heizbetrieb wasser Solltemperatur aufgeheizt. Bei Anforderung durch den raum Die Aufheizung wird beendet, wenn temperaturgeführten Uhrenther am Speichertemperatursensor und am Ladetemperatursensor die vor mostaten wird im Betriebsprogramm Heizen und Warmwasser rw die gegebenen Temperaturen erreicht eingestellte Kesselwasser Solltempe sind.
  • Seite 60 Regelung für angehobenen Betrieb Funktionsbeschreibung (Fortsetzung) − − A Manometer K Betriebsprogramm Wahlschalter B Drehknopf Heizwassertemperatur Abschaltbetrieb C Drehknopf Trinkwassertemperatur Nur Warmwasser D Anzeige Brennerstörung rw Heizen und Warmwasser E Entriegelung Brennerstörung L Display F Schornsteinfeger Prüfschalter M Ohne Funktion G Anzeige Brennerbetrieb H Anlagenschalter...

  • Seite 61: Teststellungen T 1 Und T 2

    Regelung für angehobenen Betrieb Teststellungen T 1 und T 2 T 1 Heizbetrieb mit unterer Nenn Wärmeleistung S3 S2 T 2 Heizbetrieb mit eingestellter max. Heizleistung Hinweis! In Teststellung T 2 wird auch der Störungsspeicher angezeigt. S3 S2 Parameter ändern in Servicestellungen S 1 bis S 7 Durch die Servicestellungen S 1 bis S 7 werden die Parameter der Regelung und der Anlage beeinflusst.
  • Seite 62 Regelung für angehobenen Betrieb Parameter ändern in Servicestellungen S 1 bis S 7 (Forts.) S 1 Pumpennachlauf bei Betrieb mit Uhrenthermostat Eingang Uhrenthermostat wird nur bei Heizbetrieb ausgewertet. Bei Anforderung durch den Uhrenthermostat wird die eingestellte Kesselwasser temperatur gehalten und die Umwälzpumpe eingeschaltet. Ohne Anforderung wird der Brenner ausgeschaltet.
  • Seite 63 Regelung für angehobenen Betrieb Parameter ändern in Servicestellungen S 1 bis S 7 (Forts.) S 3 Max. Kesselwassertemperatur bei Trinkwassererwärmung Die Anzeige im Display erfolgt in ºC. Anlieferungszustand: 78. Arbeitsschritte zur Einstellung siehe Seite 61. Einstellbereich an der Regelung 50 bis 125 ºC, begrenzt durch den Temperatur regler auf 84 ºC.
  • Seite 64 Regelung für angehobenen Betrieb Parameter ändern in Servicestellungen S 1 bis S 7 (Forts.) S 6 Eingeschränkter Anlagenfrostschutz Durch Einschalten der Umwälzpumpe für 10 Minuten kann ein eingeschränkter Frostschutz der Anlage erreicht werden. Die Schalthäufigkeit kann eingestellt werden. Arbeitsschritte zur Einstellung siehe Seite 61. Parameter Schalthäufigkeit Umwälzpumpe wird nicht eingeschaltet...
  • Seite 65 Regelung für angehobenen Betrieb Parameter ändern in Servicestellungen S 1 bis S 7 (Forts.) S 7 Uhrenthermostat M (Fortsetzung) Parameter Pumpenfunktion Ohne Uhrenthermostat M und Pumpennachlauf aktiv, wenn Brenner mit Brücke auf Eingang Uhren ausgeschaltet, Pumpe EIN mit thermostat mit Schaltausgang Brenner EIN 1 K Pumpe EIN und Mit Uhrenthermostat M.

  • Seite 66: Temperaturen Abfragen

    Regelung für angehobenen Betrieb Temperaturen abfragen Im Display können die Soll und Istwerte der H Kesselwassertemperatur H Speicherwassertemperatur angezeigt werden. Isttemperaturen abfragen Kesselwassertemperatur: wird in Betriebsprogrammen Abschaltbetrieb und rw Heizen und Warmwasser angezeigt. Speicherwassertemperatur: wird im Betriebsprogramm Nur Warmwasser angezeigt. Drehknopf w darf nicht auf Linksanschlag stehen.

  • Seite 67: Funktionsbeschreibung

    Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Funktionsbeschreibung Heizbetrieb wassertemperatur die Warmwasser Durch die Regelung wird eine Kessel Ladepumpe eingeschaltet. wasser Solltemperatur ermittelt in Abhängigkeit von der Außentempe Der Speicher wird bis zur Warm ratur bzw. Raumtemperatur (bei wasser Solltemperatur aufgeheizt. Anschluss einer raumtemperatur Die Aufheizung wird beendet, wenn geführten Fernbedienung) und von...
  • Seite 68 Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Funktionsbeschreibung (Fortsetzung) 1 2 3 4 5 6 7 1−7 − −7 1,8 0 −8 −12 A Manometer N s Drehknopf Normale Raum B Display temperatur C Uhrzeit einstellen O m Drehknopf Reduzierte Raum D Wochentag einstellen temperatur E Temperaturen abfragen...

  • Seite 69: Codierebene 1 Aufrufen

    Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Codierebene 1 aufrufen Hinweis! Gesamtübersicht der Codieradressen in Codierebene 1 siehe Seite 74. 1. Codierebene aufrufen Rote Taste w und blaue 1 2 3 4 5 6 7 Taste M gleichzeitig drücken. Tasten gedrückt halten, bis nach 01:00 ca.

  • Seite 70: Heizkennlinien

    Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Heizkennlinien Die Heizkennlinien stellen den Im Anlieferungszustand eingestellt: H Neigung n = 1,4 Zusammenhang zwischen Außen N = 0 temperatur und Kesselwasser bzw. H Niveau Vorlauftemperatur dar. Vereinfacht: je niedriger die Außen temperatur, desto höher die Kessel wasser bzw.

  • Seite 71: Heizkennlinien Einstellen

    Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Heizkennlinien einstellen Raumtemperatur Sollwert Schemen 04:00 und 04:01: Heizkreis ohne Mischer Schemen 04:02 und 04:03: Heizkreis mit Mischer Einstellung an der Regelung: 1 2 3 4 5 67 ºC 1−7 − −7 1,8 0 −8 −12 −20...

  • Seite 72: Differenztemperatur

    Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Heizkennlinien einstellen (Fortsetzung) Niveau der Heizkennlinie Schemen 04:00 und 04:01: Heizkreis ohne Mischer Schemen 04:02 und 04:03: Heizkreis mit Mischer Einstellung an der Regelung: 1 2 3 4 5 67 ºC 1−7 − −7 1,8 0 −20...
  • Seite 73 Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Heizkennlinien einstellen (Fortsetzung) Maximaltemperaturbegrenzung Heizkreis ohne Mischer Einstellung in Codieradresse 06 Einstellbereich der Maximaltemperatur von 06:01 = 40 ºC bis 06:15 = 110 ºC (Änderung je Schritt: 5 K) Anlieferungszustand: 06:10 = 85 ºC. Heizkreis mit Mischer Einstellung in Codieradresse 05 −20...

  • Seite 74: Gesamtübersicht Codierebene 1

    Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Gesamtübersicht Codierebene 1 ¨ Sicherheitshinweis! Codieradressen, die hier nicht beschrieben sind, dürfen nicht umgestellt werden. Arbeitsschritte zum Aufruf der Codierebene 1 siehe Seite 69. Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel...
  • Seite 75 Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Gesamtübersicht Codierebene 1 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 30:00 Externe Betriebspro 30:01 Externe Anforderung gramm Umschaltung 35:00 Externe Anforderung 35:01 Externe Anforderung oder externe Betriebs oder externe Betriebs programm Umschaltung programm Umschaltung...
  • Seite 76 Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Gesamtübersicht Codierebene 1 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkreispumpe 11:01 Heizkreispumpendreh 11:00 Heizkreispumpendreh zahl im reduzierten zahl im reduzierten Betrieb gemäß Codier Betrieb gemäß Codier adresse 044:_ _ _ in adresse 046:_ _ _ in Codierebene 2 Codierebene 2...
  • Seite 77 Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Gesamtübersicht Codierebene 1 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Sommer /Winterzeit Umschaltung 47:01 Sommer /Winterzeit 47:00 Sommer /Winterzeit Umschaltung auto Umschaltung manuell matisch 50:03 Beginn Sommerzeit: 50:01 Januar März 50:12...

  • Seite 78: Codierebene 2 Aufrufen

    Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Codierebene 2 aufrufen Hinweis! Die Bedieneinheit muss bei Anlagen mit Wandmontagesockel in die Regelung eingesteckt werden, wenn Codierungen in Codierebene 2 durchgeführt werden sollen. Gesamtübersicht der Codieradressen in Codierebene 2 siehe Seite 79. 1.
  • Seite 79 Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Gesamtübersicht Codierebene 2 Arbeitsschritte zum Aufruf der Codierebene 2 siehe Seite 78. Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel 038:040 Minimale Vorlauftemp. 038:020 im Heizbetrieb 038:127 042:075 Maximale Kesselwasser 042:020 Max.
  • Seite 80 Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Gesamtübersicht Codierebene 2 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 125:000 Signal externe Anfor 125:001 Signal externe Anfor derung bewirkt: derung bewirkt: siehe Tabelle unten 125:011 siehe Tabelle unten Änderungsvarianten Codieradresse 125 externe Anforderung Codierung Heizkreis...

  • Seite 81: Gesamtübersicht Codierebene 2

    Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Gesamtübersicht Codierebene 2 (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkreispumpe 044:020 Mindest Drehzahl der 044:001 Kleinster Wert für Heizkreispumpe; untere Drehzahl der ca. 1100 U/min Heizkreispumpe; ca. 700 U/min 044:100 Größter Wert für untere Drehzahl der...

  • Seite 82: Kurzabfrage

    Mischer drehzahlgeregelter Heizkreispumpe (17) zusätzlich mit Vitocom 100 Die Bedieneinheit muss bei Anlagen mit Wandmontagesockel in die Regelung eingesteckt sein. Erkennung erfolgt nur, wenn der Erweiterungssatz über KM BUS angeschlossen ist. Nicht bei Anschluss über Viessmann 2 Draht BUS.

  • Seite 83: Temperaturen Abfragen

    Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Temperaturen abfragen An der Bedieneinheit können die Temperaturen der angeschlossenen Sensoren als Soll und Istwerte abgefragt werden. Isttemperaturen abfragen 1. Kennziffer der entsprechenden Temperatur aus Tabelle auswählen. Kennziffer Bedeutung der Anzeige Isttemperatur in ºC (Anzeigebeispiel) Außentemperatur 8 ºC...
  • Seite 84 Regelung für witterungsgeführten Betrieb mit Standard Bedieneinheit Temperaturen abfragen (Fortsetzung) Solltemperaturen abfragen Hinweis! Die Bedieneinheit muss bei Anlagen mit Wandmontagesockel in die Regelung eingesteckt werden, um die Solltemperaturen abfragen zu können. 1. Betriebsprogramm Wahlschalter auf T stellen. Die Anzeige im Display, die LED Abgesenkte Raumtemperatur und die LED Trinkwassererwärmung blinken.

  • Seite 85: Funktionsbeschreibung

    Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Funktionsbeschreibung Heizbetrieb wassertemperatur die Warmwasser Durch die Regelung wird eine Kessel Ladepumpe eingeschaltet. wasser Solltemperatur ermittelt in Abhängigkeit von der Außentempe Der Speicher wird bis zur Warm ratur bzw. Raumtemperatur (bei wasser Solltemperatur aufgeheizt. Anschluss einer raumtemperatur Die Aufheizung wird beendet, wenn geführten Fernbedienung) und von...
  • Seite 86 Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Funktionsbeschreibung (Fortsetzung) 4 5 6 − A Manometer H Schornsteinfeger Prüfschalter B Display K Anzeige Brennerbetrieb C s Drehknopf Normale Raum L Anlagenschalter M Spartaste temperatur D Betriebsprogramm Wahlschalter N m Drehknopf Reduzierte Raum Abschaltbetrieb temperatur O Informationstaste...

  • Seite 87: Codieradressen Aufrufen

    Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Codieradressen aufrufen Klappe öffnen: Menüpunkt Taste ³ ANLAGE ³ FACHEINSTELLUNG C ³ BITTE CODE: B C C B ³ CODIERUNG 1 oder CODIERUNG 2 − Alle Einstellungen werden im Menü Facheinstellungen durchgeführt, in dem sich Codierung 1 (wichtigste Codieradressen in Klartext) und Codierung 2 (alle Codieradressen)

  • Seite 88: Heizkennlinien

    Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Heizkennlinien Die Heizkennlinien stellen den Im Anlieferungszustand eingestellt: Zusammenhang zwischen Außen H Neigung = 1,4 temperatur und Kesselwasser bzw. H Niveau = 0 Vorlauftemperatur dar. Vereinfacht: je niedriger die Außen temperatur, desto höher die Kessel wasser bzw.

  • Seite 89: Heizkennlinien Einstellen

    Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Heizkennlinien einstellen Hinweis! Heizkreis A = Heizkreis ohne Mischer Heizkreis B = Heizkreis mit Mischer Neigung der Heizkennlinie Nach Öffnen der Klappe der Bedien einheit folgenden Weg durch das Menü gehen: Menüpunkt Taste ³...

  • Seite 90: Gesamtübersicht Codieradressen

    Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen ¨ Sicherheitshinweis! Codieradressen, die hier nicht beschrieben sind, dürfen nicht umgestellt werden. Arbeitsschritte zum Aufruf der Codieradressen siehe Seite 87. Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel 011:000 Externe Anforderung...
  • Seite 91 Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 0A8:000 Signal externes Sperren 0A8:001 Signal externes Sperren bewirkt: siehe Tabelle bewirkt: siehe Tabelle unten 0A8:007 unten Änderungsvarianten Codieradresse 0A8 externes Sperren Codierung Heizkreis Heizkreis mit Mischer...
  • Seite 92 Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 0B2:_ _ _ Störungsspeicher 0B3:_ _ _ Störungsspeicher 0B8:006 Gas Heizgerät mit Estrichfunktion nach Speicher Ladesystem zwei wählbaren Temperatur Zeit Profilen.
  • Seite 93 Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 0C5:000 Signal externe Anfor 0C5:001 Signal externe Anfor derung bewirkt: derung bewirkt: siehe Tabelle unten 0C5:011 siehe Tabelle unten Änderungsvarianten Codieradresse 0C5 externe Anforderung Codierung Heizkreis Heizkreis mit Mischer...
  • Seite 94 Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkessel (Fortsetzung) 0C8:001 Externe Betriebspro 0C8:000 Externe Betriebspro gramm Umschaltung gramm Umschaltung Geöffneter Kontakt: Geöffneter Kontakt: Raumheizung ein/ Raumheizung ein/ Trinkwassererwärmung Trinkwassererwärmung ein (nach Zeitprogramm).
  • Seite 95 Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Heizkreispumpe 005:001 Mit Heizkreispumpen 005:000 Ohne Heizkreispumpen logik Funktion logik Funktion 006:001 Heizkreispumpendreh 006:000 Heizkreispumpendreh zahl im reduzierten zahl im reduzierten Bereich gemäß...
  • Seite 96 Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Bedieneinheit bzw. Fernbedienung 009:000 Anzeige der Kessel 009:001 Anzeige der Außen wassertemperatur temperatur 019:000 Witterungsgeführter 019:001 H Bei Anlagen mit einem Betrieb (WS Funktion) Heizkreis ohne Mischer für alle angeschlossenen...
  • Seite 97 Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Bedieneinheit bzw. Fernbedienung (Fortsetzung) 019:000 Witterungsgeführter 019:002 H Bei Anlagen mit einem (Fortsetzung) Betrieb (WS Funktion) Heizkreis ohne Mischer für alle angeschlossenen oder einem Heizkreis Heizkreise...
  • Seite 98 Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Gesamtübersicht Codieradressen (Fortsetzung) Codierung im Funktionsart Codierungs Mögliche Umstellung Anlieferungs änderung zustand Adresse:Wert Adresse:Wert Bedieneinheit bzw. Fernbedienung (Fortsetzung) 0D5:000 Normaldarstellung der 0D5:001 Großdarstellung von Anzeige bei geschl. Uhrzeit und Außen Klappe temperatur bei geschlossener Klappe 0D6:000 Anzeige der Tempe...

  • Seite 99: Kurzabfrage

    (16) zusätzlich mit Vitocom 100 (07 mit Brennersteuergerät, Erweiterungssatz für einen Heiz kreis mit Mischer drehzahlgeregelter Heizkreispumpe (17) zusätzlich mit Vitocom 100 Erkennung erfolgt nur, wenn der Erweiterungssatz über KM BUS angeschlossen ist. Nicht bei Anschluss über Viessmann 2 Draht BUS.

  • Seite 100: Temperaturen Abfragen

    Regelung für witterungsgeführten Betrieb mit Bedieneinheit Comfortrol Temperaturen abfragen Im Display der Bedieneinheit Comfortrol können die folgenden Soll und Istwerte abgefragt werden: H Außentemperatur H Kesselwassertemperatur H Vorlauftemperatur des Erweiterungs satzes für den Heizkreis mit Mischer H Raumtemperatur (wenn Bedienein −...
