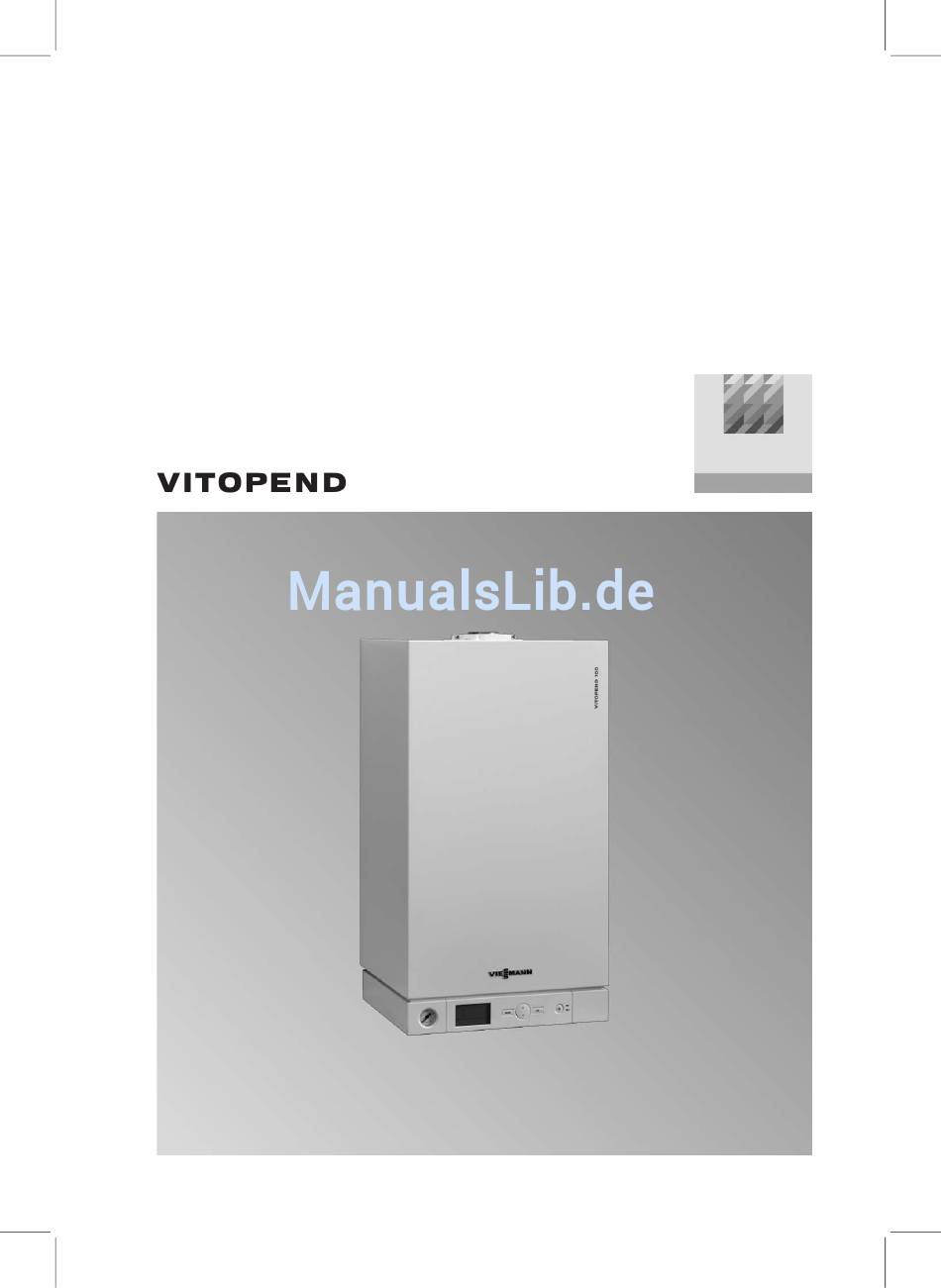

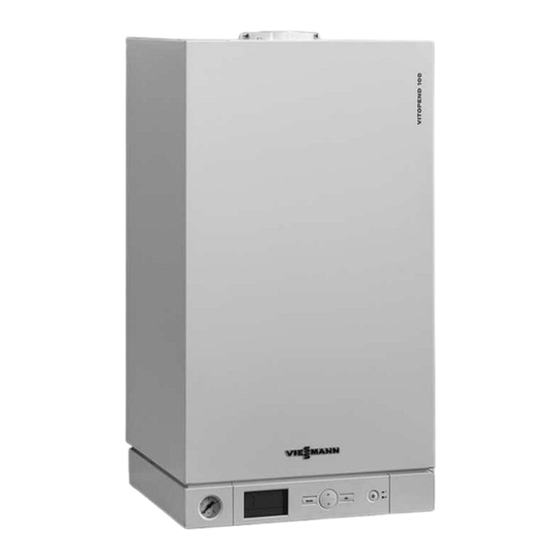

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Mit Regelung für angehobenen Betrieb Bitte aufbewahren! 5581 592 4/2008...
-
Seite 2: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Gefahr hinweise Unsachgemäß durchgeführte Arbeiten an der Heizungsan- Gefahr lage können zu lebensbedro- Dieses Zeichen warnt vor Per- henden Unfällen führen. - Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Abgasgeruch Bedingungen an den Aufstellort Gefahr Achtung Abgase können zu lebensbe- Unzulässige Umgebungsbe- drohenden Vergiftungen füh- dingungen können Schäden an ren. der Heizungsanlage verursa- Heizungsanlage abschalten. chen und einen sicheren Aufstellort belüften. Betrieb gefährden. Türen in Wohnräumen Umgebungstemperaturen schließen.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Warnhinweis Frostschutz ....................Zuerst informieren Erstinbetriebnahme ..................Ihre Anlage ist voreingestellt ............... Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente ..........Anzeige- und Bedienelemente ..............Symbole im Display ................. Ein- und Ausschalten Heizungsanlage einschalten ............... Heizungsanlage ausschalten ..............Heizkreis und Warmwasserbereitung einschalten........ -
Seite 5: Warnhinweis
Warnhinweis Frostschutz Achtung Frostschutz ist nur bei sicherer Spannungsversorgung gewährleistet. Netzspannung (Sicherung, Hauptschalter) und Netzschal- ter an der Regelung einschal- ten. -
Seite 6: Zuerst Informieren Erstinbetriebnahme
Zuerst informieren Erstinbetriebnahme Die erstmalige Inbetriebnahme und Anpassung der Regelung an die örtli- chen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbe- trieb vorgenommen werden. Ihre Anlage ist voreingestellt Die Regelung ist ab Werk auf Abschaltbetrieb eingestellt, d.h. es Bei Stromausfall bleiben alle Daten erfolgt keine Raumbeheizung und erhalten, Frostschutz ist keine Warmwasserbereitung, die... -
Seite 7: Wo Sie Bedienen
Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente Alle Einstellungen an Ihrer Heizungsanlage können Sie zentral an der Regelung vornehmen. Falls Ihre Anlage ein Raumthermostat aufweist, können Sie die Einstellungen für die Raumtemperatur am Raumthermostat (siehe separate Bedienungsanlei- tung) vornehmen. Im Wohnraum, in dem das Raumthermostat installiert ist, müssen alle Heizkör- per-Thermostatventile vollständig geöffnet sein. - Seite 8 Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente (Fortsetzung) C Winterbetrieb K Störung mit Störcode 0A, F30 bis D Sommerbetrieb F59 (siehe Seite 15) E Abschaltbetrieb L Aktuelle Brennerleistung F Anzeigewert oder Störcode M Serviceeinstellung aktiv (nur für G Frostschutz die Fachkraft) H Störung mit Störcode F01 bis F05 N Brenner in Betrieb...
-
Seite 9: Ein- Und Ausschalten
Ein- und Ausschalten Heizungsanlage einschalten Nach längerer Außerbetriebnahme der Heizungsanlage empfehlen wir Ihnen, sich mit dem Heizungsfachbetrieb in Verbindung zu setzen. 2. Öffnen Sie den Gasabsperrhahn C. 3. Schalten Sie die Netzspannung ein, z.B. an der Sicherung oder einem Hauptschalter. 4. -
Seite 10: Heizkreis Und Warmwasserbereitung Einschalten
Ein- und Ausschalten Heizungsanlage ausschalten (Fortsetzung) Vor längerer Außerbetriebnahme der Heizungsanlage empfehlen wir Ihnen, sich mit dem Heizungsfachbetrieb in Verbindung zu setzen. Dieser kann, falls erforderlich, geeignete Maßnahmen ergreifen, z.B. zum Frost- schutz der Anlage oder zur Konservierung der Heizflächen. 1. -
Seite 11: Heizkreis Und Warmwasserbereitung Ausschalten
Ein- und Ausschalten Heizkreis und Warmwasserbereitung einschalten (Fortsetzung) zur Bestätigung Falls keine Anforderung Frostschutz des Heizkessels und des besteht, wird das Symbol e Warmwasser-Speichers (falls vorhan- und die Kesselwassertempe- den) ist aktiv. ratur (z.B. 60.0°C) angezeigt. Falls Anforderung besteht, wird die Anzeige erweitert um die Symbole r und/oder w sowie A gemeinsam mit der Angabe der aktuellen Bren-... -
Seite 12: Frostschutz
Ein- und Ausschalten Heizkreis und Warmwasserbereitung ausschalten (Fortsetzung) Frostschutz Falls die Frostschutzfunktion aktiv ist, werden die Symbole r, e und die aktuelle Kesselwassertemperatur (z.B. 8.6°C) angezeigt, × blinkt. Falls sich zum Frostschutz der Bren- ner einschaltet, wird die Anzeige erweitert um das Symbol A und die Angabe der aktuellen Brennerleistung (z.B. -
Seite 13: Raumtemperatur Einstellen
Raumtemperatur einstellen Kesselwassertemperatur zur Raumbeheizung einstellen Drücken Sie folgende Tasten: für gewünschten Wert Einstellbereich: 40 bis 76 °C so oft, bis eingestellter Kes- selwassertemperatur-Soll- zur Bestätigung wert zusammen mit den Symbolen w und r erscheint. Das Symbol r blinkt. -
Seite 14: Warmwasser Einstellen Warmwassertemperatur Einstellen
Warmwasser einstellen Warmwassertemperatur einstellen Drücken Sie folgende Tasten: für gewünschten Wert Einstellbereich: 30 bis 57 °C so oft, bis der Trinkwasser- temperatur-Sollwert zusam- zur Bestätigung men mit den Symbolen w und r erscheint. Das Sym- bol w blinkt. Falls Sie für die Warmwasser- temperatur einen Temperaturwert <... -
Seite 15: Was Ist Zu Tun? Räume Zu Kalt
Was ist zu tun? Räume zu kalt Ursache Behebung Raumthermostat ist falsch eingestellt Stellen Sie am Raumthermostat die gewünschte Raumtemperatur ein Heizungsanlage ist ausgeschaltet. Schalten Sie den Netzschalter 8 Schalten Sie den Hauptschalter, falls vorhanden (außerhalb des Heizrau- mes) ein Prüfen Sie die Sicherung in der Stromkreisverteilung (Haussiche- rung) -
Seite 16: Räume Zu Warm
Was ist zu tun? Räume zu kalt (Fortsetzung) Ursache Behebung Brennstoff fehlt Öffnen Sie den Gasabsperrhahn Bei Flüssiggas: Prüfen Sie den Bennstoffvorrat und bestellen Sie ggf. nach Bei Erdgas: Fragen Sie ggf. beim Gasversor- gungsunternehmen nach Räume zu warm Ursache Behebung Raumthermostat ist falsch eingestellt Stellen Sie am Raumthermostat die... - Seite 17 Was ist zu tun? Kein warmes Wasser (Fortsetzung) Ursache Behebung Display leuchtet rot mit Störungsanzei- Drücken Sie die Tasten gleich- zeitig, bis das Symbol Ð blinkt Das Symbol Ð erscheint und der (Reset). Störcode F02, F03, F04 oder F05 Falls die Störungsanzeige erneut blinkt leuchtet, benachrichtigen Sie Ihren Heizungsfachbetrieb...
-
Seite 18: Warmwasser Zu Heiß
Was ist zu tun? Warmwasser zu heiß Ursache Behebung Regelung ist falsch eingestellt Stellen Sie die gewünschte Warm- wassertemperatur ein (siehe Seite 14) Im Display erscheinen ¸ und HI Die Servicefunktion schaltet sich nach oder LO (Servicefunktion ist akti- spätestens 30 min automatisch aus. viert) -
Seite 19: Instandhaltung
Die Inspektion und Wartung einer Heizungsanlage ist durch die CECS215, GB6932, CJ/T228 vorgeschrieben. Die regelmäßige Wartung gewährleistet einen störungsfreien, energiesparen- den und umweltschonenden Heizbetrieb. Dazu schließen Sie am besten mit der Fa. Viessmann oder einem autorisierten Heizungsfachbetrieb einen Inspek- tions- und Wartungsvertrag ab. Heizkessel Mit zunehmender Verschmutzung des Heizkessels steigt die Abgastempera- tur und damit auch der Energieverlust. -
Seite 20: Sicherheitsventil (Warmwasser-Speicher)
Instandhaltung Inspektion und Wartung (Fortsetzung) Sicherheitsventil (Warmwasser-Speicher) Die Betriebsbereitschaft des Sicher- heitsventils ist halbjährlich vom Hei- zungsfachbetrieb durch Anlüften zu prüfen. Es besteht die Gefahr der Ver- schmutzung am Ventilsitz (siehe Anleitung des Ventilherstellers). -
Seite 21: Tipps Zum Energiesparen
Tipps zum Energiesparen Tipps zum Energiesparen Sie können mit folgenden Maßnahmen zusätzlich Energie sparen. Richtiges Lüften. Fenster A kurzzeitig ganz öffnen und dabei die Thermostatventile B schließen. Nicht überheizen, eine Raumtempe- ratur von 20 °C anstreben, jedes Grad Raumtemperatur weniger spart bis zu 6% Heizkosten. -
Seite 22: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abschaltbetrieb Manometer 7, 9 ............. . Anzeigeelemente . -
Seite 24: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Hei- zungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungs- fachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH&Co KG D-35107 Allendorf...
