Antenneninstallation mit isolierter Fangeinrichtung

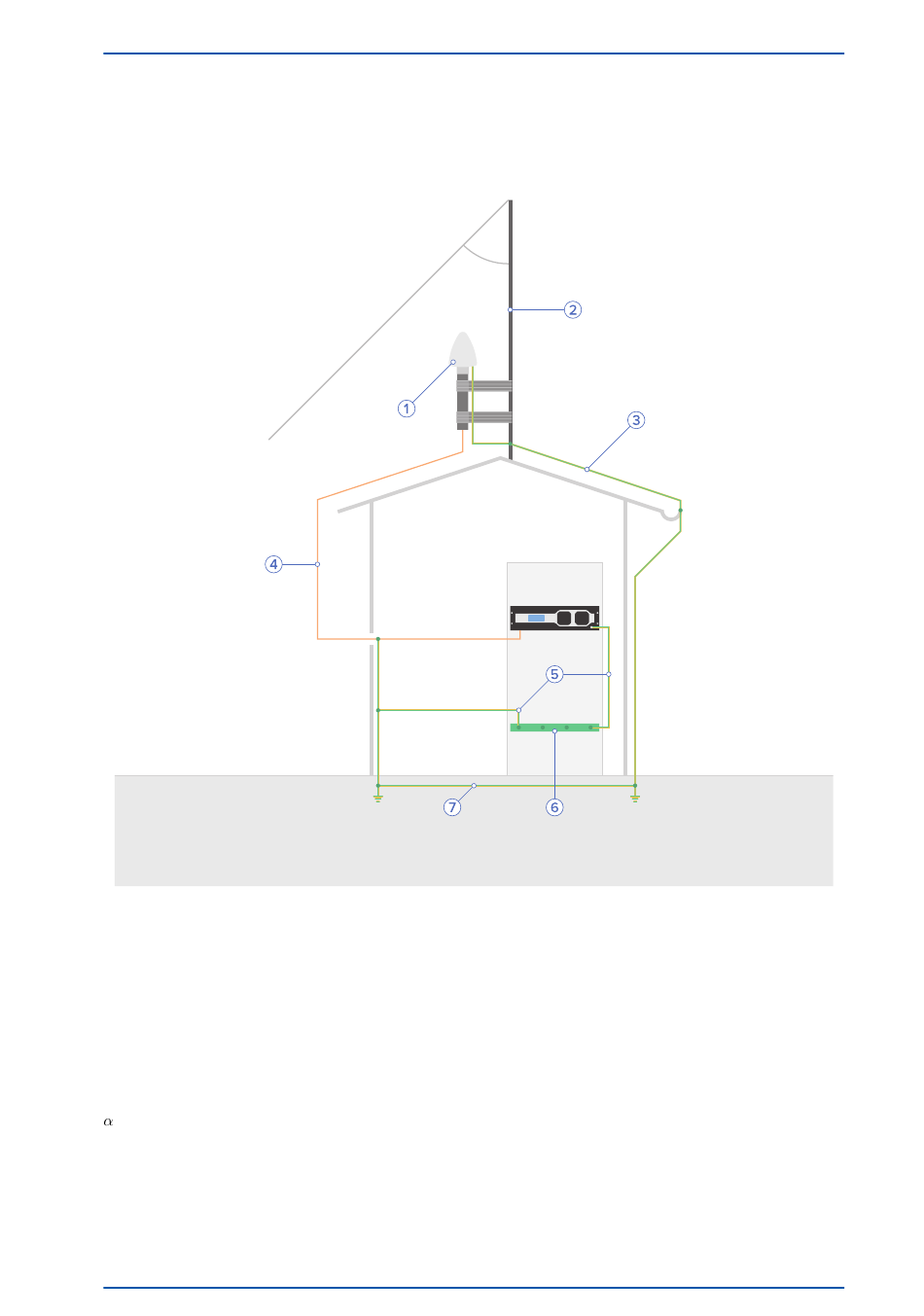

Abb. 6: Dachmontage
1
Meinberg GPS-Antenne
2
Fangstange
3
Fangleitung
4
Antennenkabel
5
Potentialausgleichsleitung
6
Potentialausgleichsschiene
7
Fundamenterder
.
Schutzwinkel
microSync
α
