5-pol. MSTB-Stecker

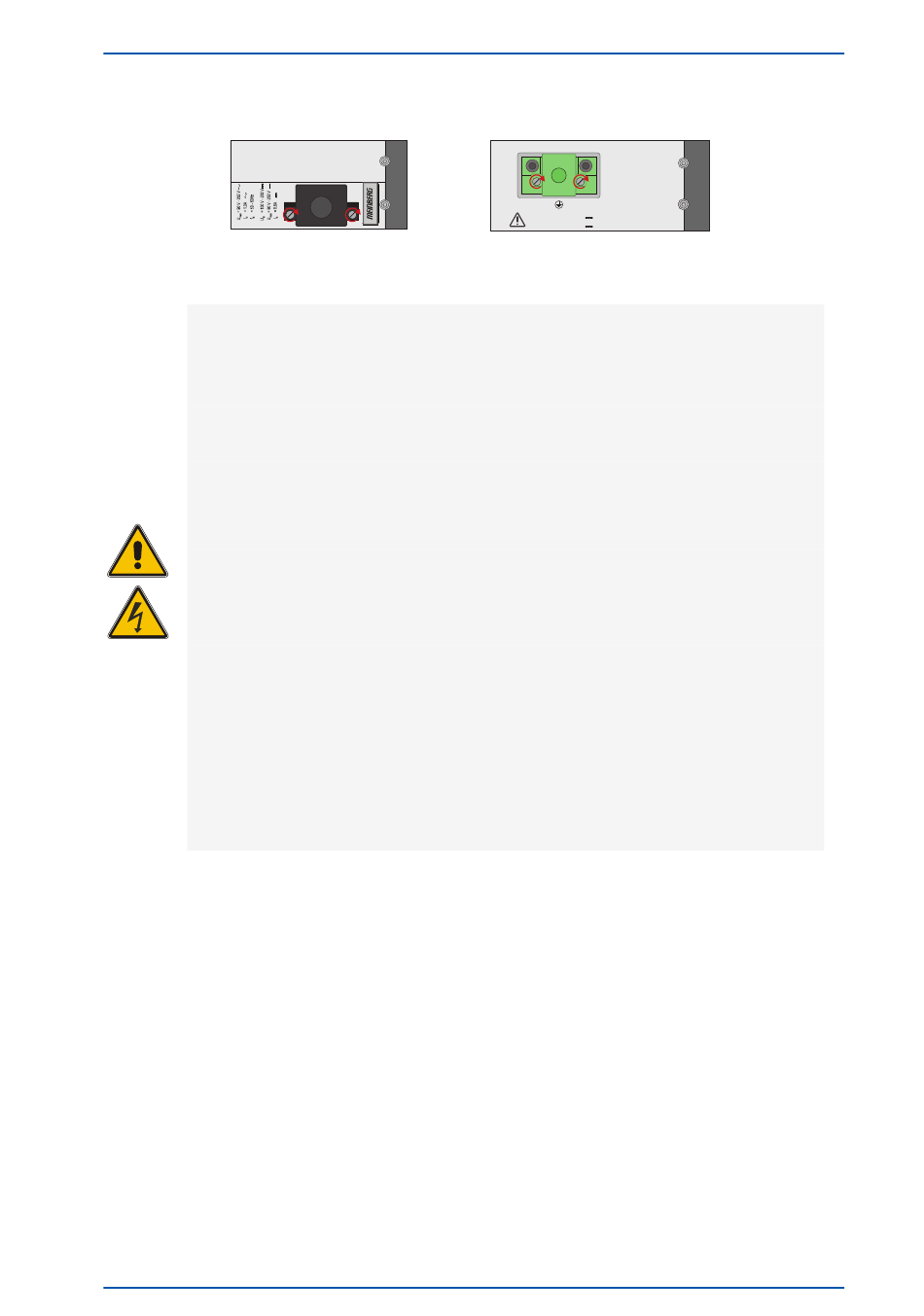

Abb.: Schraubverriegelung von MSTB-Steckern am Beispiel eines LANTIME M320
Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Insbesondere bei dem Einsatz von Steck-
verbindern mit Schraubverriegelung, stellen Sie sicher, dass die Sicherungsschrauben fest angezo-
gen sind. Das gilt insbesondere für die Stromversorgung, bei der 3-pol. MSTB und 5-pol. MSTB-
Verbindungen (siehe Abbildung) mit Schraubverriegelung zum Einsatz kommen.
Vor dem Anschluss an die Spannungsversorgung muss zur Erdung des Gehäuses ein Erdungskabel an
den Erdungsanschluss des Gerätes angeschlossen werden.
Es muss sichergestellt werden, dass bei der Montage im Schaltschrank keine Luft- und Kriechstrecken zu
benachbarten spannungsführenden Teilen unterschritten werden oder Kurzschlüsse verursacht werden.
Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten in das Innere des Geräts gelangen!
Im Störfall oder bei Servicebedarf (z. B. bei beschädigten Gehäuse oder Netzkabel oder bei dem Ein-
dringen von Flüssigkeiten oder Fremdkörpern), kann der Stromfluss unterbrochen werden. In solchen
Fällen muss das Gerät sofort physisch von allen Stromversorgungen getrennt werden. Die Spannungs-
freiheit muss wie folgt sichergestellt werden:
• Ziehen Sie den Stromversorgungsstecker von der Stromquelle.
• Lösen Sie die Sicherungsschrauben des geräteseitigen MSTB-Stromversorgungsstecker und
ziehen Sie ihn vom Gerät.
• Verständigen Sie den Verantwortlichen für Ihre elektrische Installation.
• Wenn Ihr Gerät über eine oder mehrere Unterbrechungsfreie Stromversorgungen (USV)
angeschlossen ist, muss die direkte Stromversorgungsverbindung zwischen dem Gerät und der
USV zuerst getrennt werden.
microSync
3-pol. MSTB-Stecker
-
+
U = 100 - 200 V
N
U = 90 - 250 V
max
