Die folgenden Illustrationen zeigen eine nach den oben genannten Kriterien installierte Meinberg GPS-Antenne
an einem Mast (z. B. Funkmast) sowie auf einem Hausdach.
Antenneninstallation ohne isolierte Fangeinrichtung

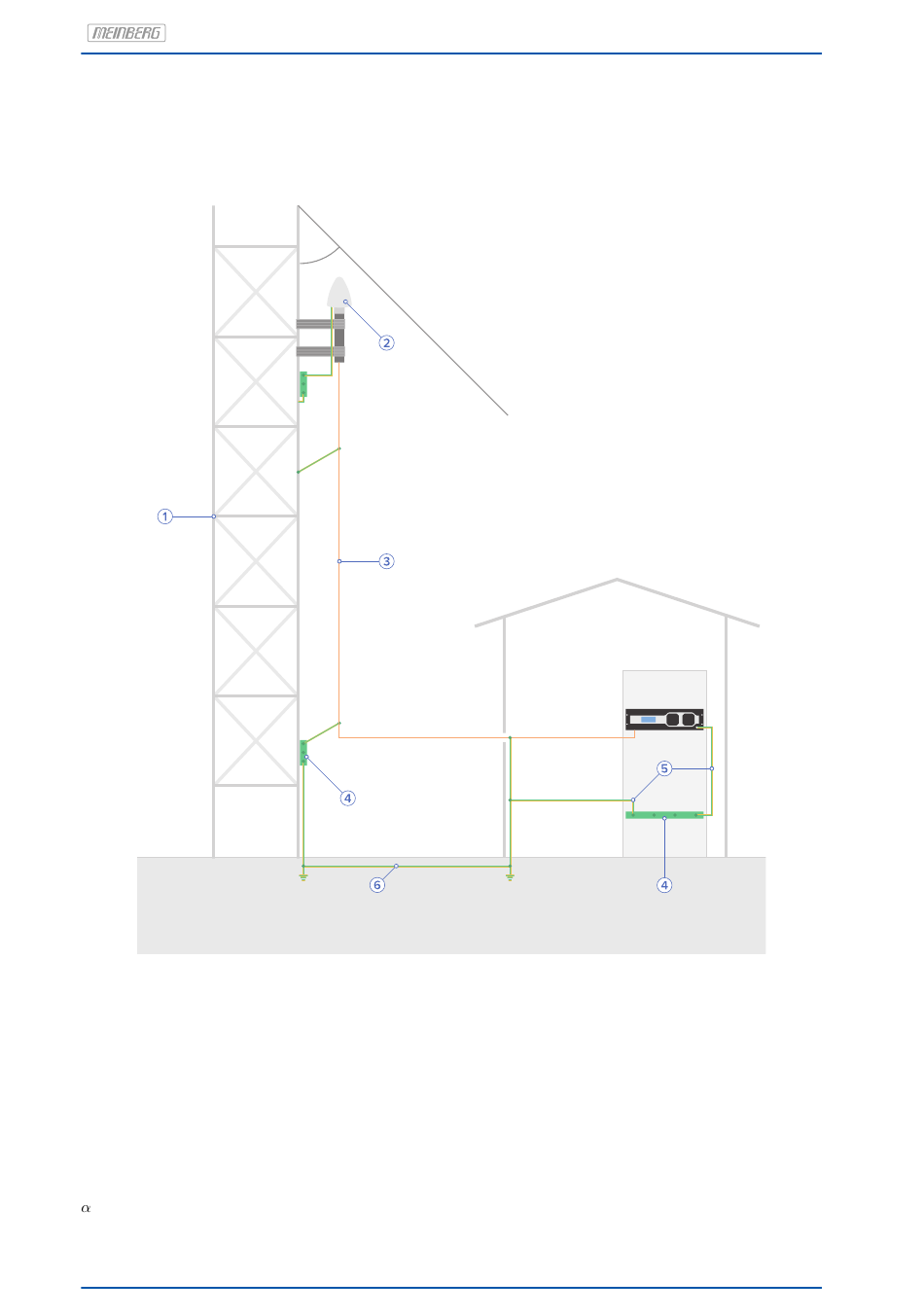

Abb. 5: Mastmontage
1
Antennenmast
2
Meinberg GPS-Antenne
3
Antennenkabel
4
Potentialausgleichsschiene
5
Potentialausgleichsleitung
6
Fundamenterder
Schutzwinkel
40
α
