9 Installation einer GPS-Antenne

Die folgenden Kapitel befassen sich mit der Auswahl eines geeigneten Antennenstandorts, der Montage der

Antenne sowie der Errichtung eines wirksamen Überspannungsschutzes für die Antenneninstallation.

9.1 Auswahl des Antennenstandortes

Grundsätzlich gibt es zwei Möglichkeiten eine kompatible Meinberg GPS-Antenne (z. B. GPSANTv2) mit den

im Lieferumfang enthaltenen Zubehör zu installieren:

1. Mastmontage

2. Wandmontage

Um ausreichend Satelliten zu empfangen, wählen Sie einen Standort, der eine unverbaute Sicht in alle Him-

melsrichtungen ermöglicht (Abb. 1), da es ansonsten zu Problemen bei der Synchronisation Ihres Meinberg-

Zeitservers kommen kann.

Für eine optimale 360 -Sicht der Antenne empﬁehlt

Meinberg die Dachmontage an einem geeigneten Me-

tallmast (siehe rechte Antennendarstellung, Abb. 1).

Ist diese nicht möglich, sollte eine wandmontierte An-

Freie Sicht zum Himmel!

tenne an einem Gebäude, ausreichend hoch über der

Gebäudetraufe, montiert werden (siehe linke Anten-

nendarstellung, Abb. 1).

So können Einschränkungen des Sichtbereichs der

Mastmontage

Antennenkabel

Antenne zu den Satelliten (Abschattungen o. Teilab-

schattung) und Reﬂektionen des Antennensignals von

Wandmontage

Oberﬂächen, wie z. B. Hausfassaden, vermieden wer-

den.

Hauseinführung

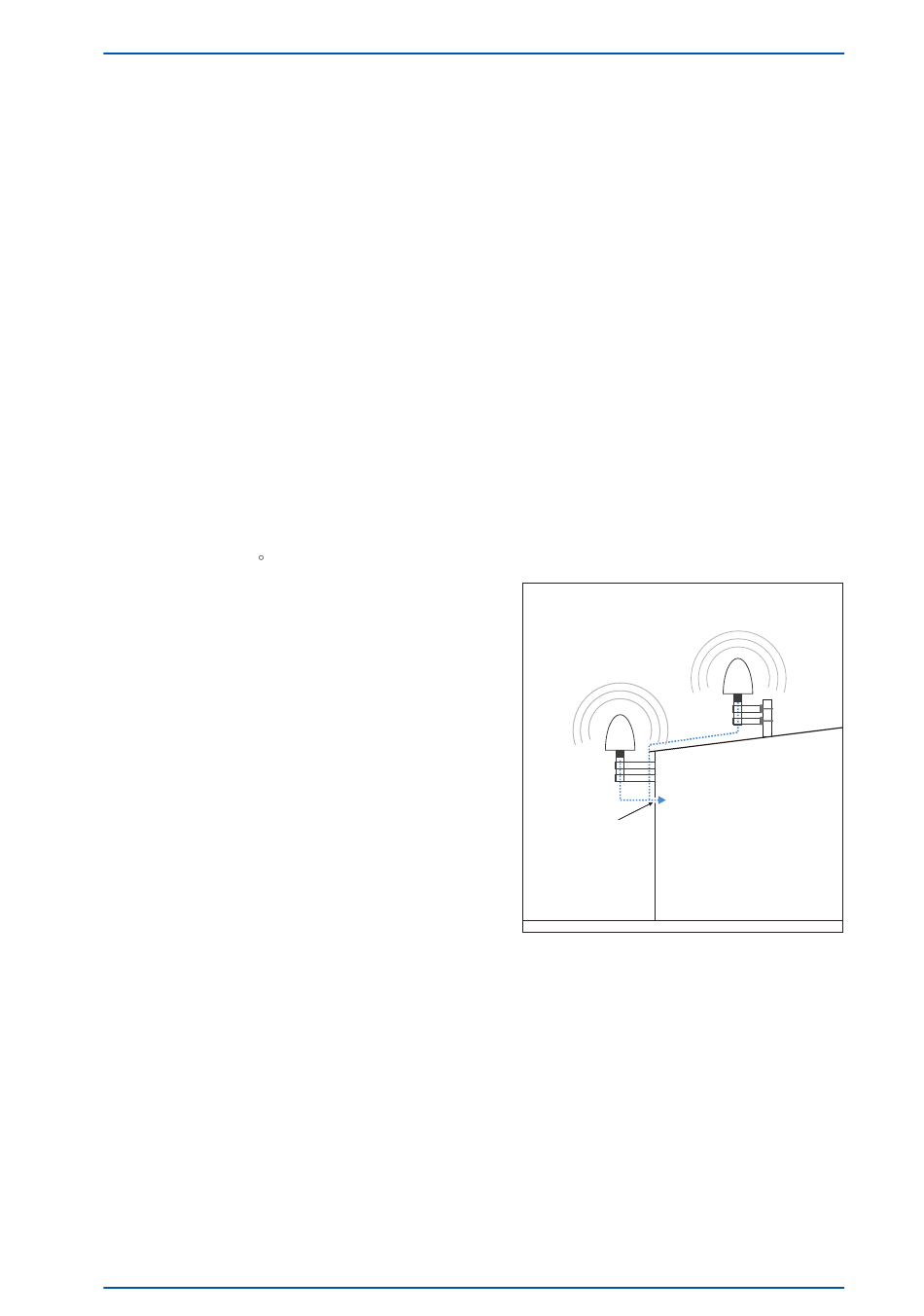

Abb. 1: Optimale Positionierungen
