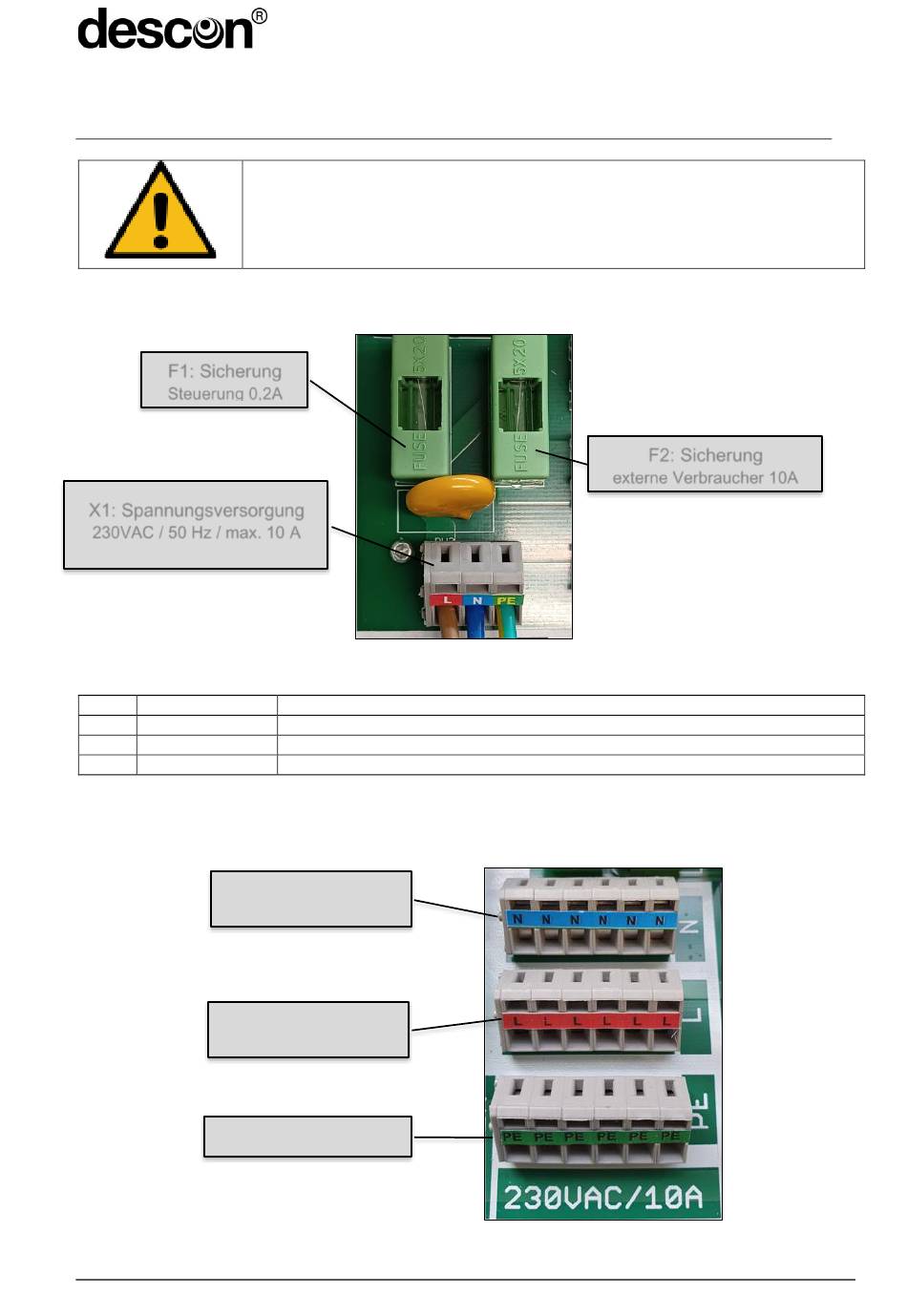

8 Elektrischer Anschluss

230V Spannungsversorgung für die Steuerung und externe Verbraucher
AC
F1: Sicherung
Steuerung 0,2A
X1: Spannungsversorgung
230VAC / 50 Hz / max. 10 A
X1: Power supply
Pin Signal
L L1
N Neutralleiter
PE Erde
8.1 Versorgung externer 230V
Klemmstelle zur Versorgung externer 230V
X4: N: Neutralleiter
X2: PE: Schutzleiter
Achtung !
Der elektrische Anschluss darf nur durch qualifiziertes Fachpersonal
und in freigeschaltetem und gegen Wiedereinschalten gesichertem
Zustand erfolgen.
Beschreibung
Versorgungsspannung ACHTUNG: 230V
Neutralleiter
Erdanschluss
AC
max. 10A
X3: L1 Phase
max. 10A
externe Verbraucher 10A
, 50 Hz, max.10A
AC
Verbraucher
Verbraucher
AC
9
F2: Sicherung
AC
